КОНСТРУКЦИИ «ТЕХНИЧЕСКОГО ТВОРЧЕСТВА»В «М-К» №1 - 2015 г. мы опубликовали информацию о конструкциях, созданных в кружке «Техническое творчество» Яковлевского политехнического техникума Белгородской области под руководством Шкарина Василия Юрьевича. Представляем ещё несколько ко-струкций этого коллектива.



УНИВЕРСАЛЬНЫЙ ТОКАРНЫЙ СТАНОК

Предназначен в основном для обработки древесины, но можно производить и черновую обточку металлических деталей. Диаметр заготовок - до 125 мм, а длина - до одного метра. Мощность электродвигателя привода - 0,6 кВт, частота его вращения - 1450 об/мин. Станина сварена из различных стальных профилей.

УНИВЕРСАЛЬНЫЙ ТОКАРНЫЙ СТАНОК

ВОДИТЕЛЬСКИЙ ПРИЦЕП ДЛЯ МОТОБЛОКА

Колёса водительского прицепа - от мотоколяски С3Д. Сиденье - от легкового автомобиля ВАЗ-2101. Главный тормозной цилиндр - цилиндр сцепления той же машины, рабочий тормозной цилиндр - цилиндр от её заднего колеса. Блок оборудован стандартным фаркопом и необходимым светотехничиским оборудованием для езды в тёмное время суток.

ВОДИТЕЛЬСКИЙ ПРИЦЕП ДЛЯ МОТОБЛОКА

КОМПРЕССОР ДЛЯ СЖАТИЯ ВОЗДУХА

Рама сварена из двух уголков 50x50 мм, электродвигатель мощностью 3 кВт с частотой вращения 1450 об/мин. Компрессор - от двигателя автомобиля ЗИЛ-130, масляный насос - от токарного станка для подачи эмульсии. Максимальное развиваемое давление 1,2 мПа. Ресивер - от списаного грузового автомобиля IFA.

КОМПРЕССОР ДЛЯ СЖАТИЯ ВОЗДУХА

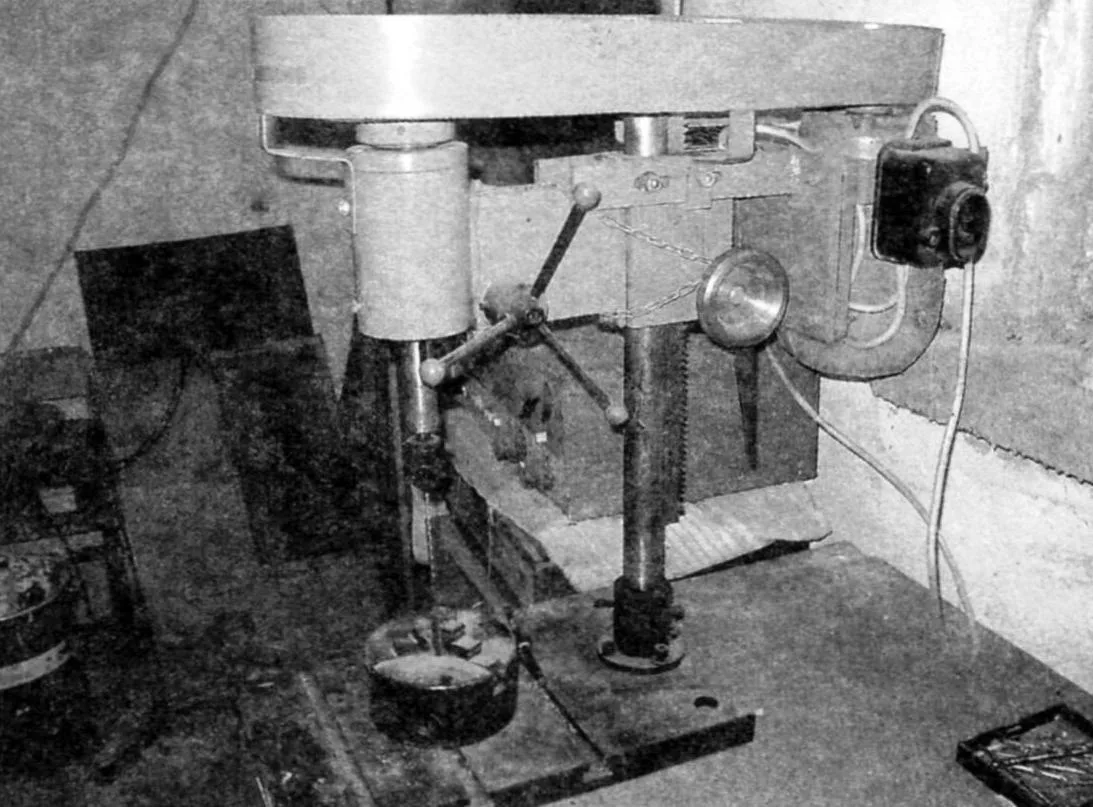

НАСТОЛЬНЫЙ СВЕРЛИЛЬНЫЙ

Станок предназначен для получения в деталях отверстий диаметром от 0,5 до 14 мм. Свёрла до 6,0 мм закрепляются в сверлильном патроне, а диаметром от 6 до 14 мм с коническим хвостовиком вставляются непосредственно в шпиндель. Электродвигатель привода - мощностью 0,3 кВт и частотой вращения 1450 об/мин, напряжение питания - 220 В. Привод шпинделя осуществляется с помощью клиноремённый профиля. На рабочем столе можно монтировать и параллельные тиски.

НАСТОЛЬНЫЙ СВЕРЛИЛЬНЫЙ
