МИНИ-ДРЕЛЬ

03.02.2013

МИНИ-ДРЕЛЬ

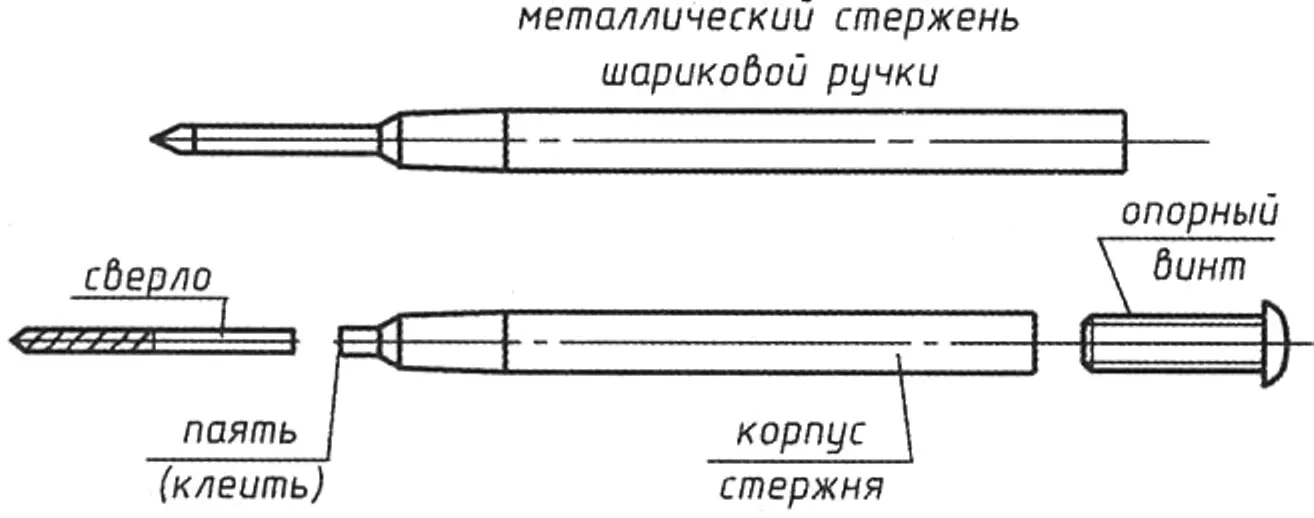

Это приспособление (см. рисунок) служит для сверления отверстий малого диаметра, что часто требуется при изготовлении малогабаритных конструкций, моделей, ремонта печатных плат. Для изготовления инструмента понадобится использованный металлический стержень шариковой авторучки, предварительно очищенный от пасты. Конец стержня с шариком удаляется. Сверлом, которое будет закреплено в стержне, подготавливают отверстие в тонкой его части. После этого сверло вводят в стержень и запаивают (или вклеивают), а в верхней части стержня вставляют свободно вращающийся опорный винт с кольцевой проточкой. Конец сверла устанавливают на место сверления, слегка надавливают на шляпку винта и вращают стержень по часовой стрелке. Двух-трёх оборотов достаточно, чтобы просверлить слой медной фольги и восемь-десять оборотов -для изготовления отверстия в гетинаксе толщиной 2 - 2,5 мм. Лучше всего сразу сделать набор таких инструментов со свёрлами разного диаметра.
Н. ПОСКРЁБЫШЕВ
