Прицеп оснащен стандартным сцепным шаровым устройством, рассчитанным на использование шара диаметром 50 мм.
Кузов собирается из панелей, каждая из которых имеет каркас из стальных уголков 30×30 мм и обшивку из фанеры толщиной 12 мм на винтах Мб с гайками. К днищу крепятся два лонжерона из деревянного бруса сечением 120×30 мм. Крепление кузова к раме — с помощью шарнира, сопрягаемые части которого приварены к раме и привинчены к лонжеронам; в передней части имеется фиксатор, напоминающий обычный шпингалет, с помощью которого исключается опрокидывание кузова во время движения.

Прицеп с опрокидывающимся кузовом:
1 — устройство сцепное, 2 — колесо запасное, 3 — фиксатор, 4, 7, 10 — борта кузова, 5 — брызговик, 6 — фонарь сигнальный, 8 — задвижка, 9 стяжка, 11 — колесо, 12 лонжерон кузова, 13 — штуцер подъемного устройства, 14 — ложемент запасного колеса, 15 — рама прицепа, 16 — шарнир кузова.

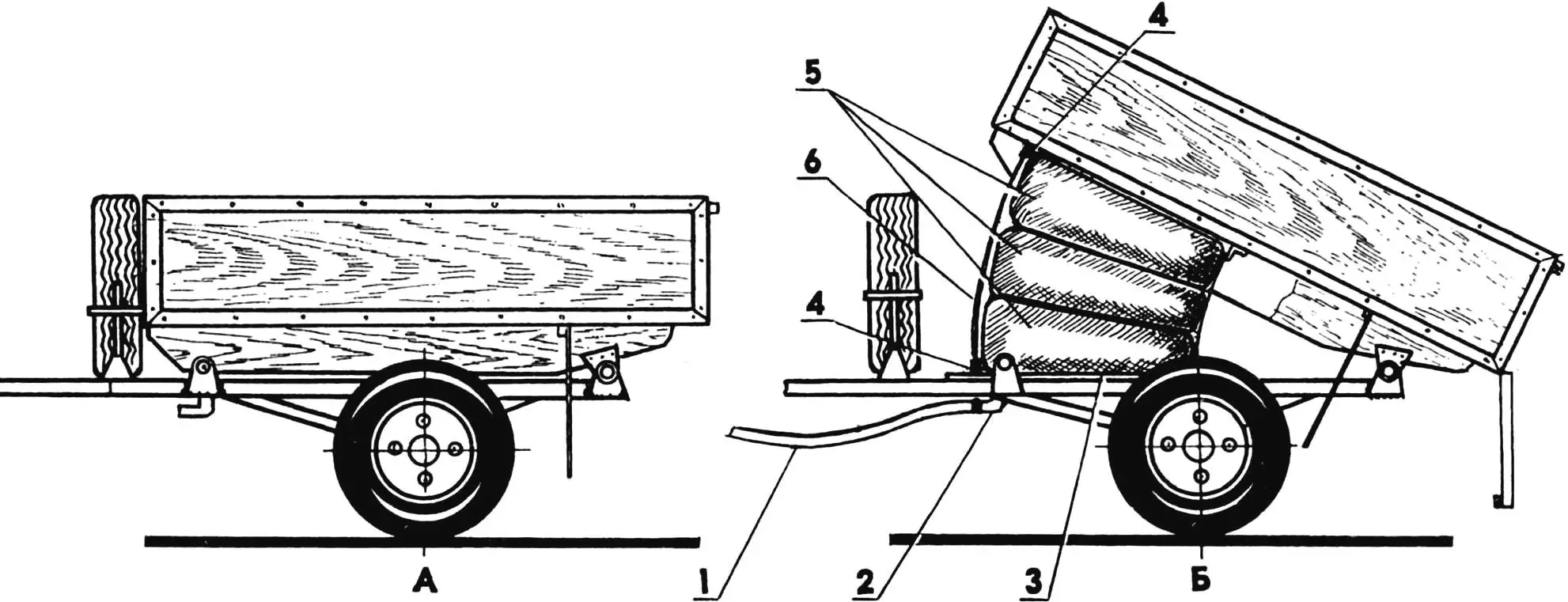

Подъемный механизм (А — транспортное положение кузова, Б — положение кузова при разгрузке):
1 — шланг соединительный, 2 — штуцер подъемного устройства, 3 — площадка опорная, 4 — кольца, 5 — пневмокамеры, 6 — чехол.

Схема соединения пнеамокамер:
1 — камеры, 2 — патрубок резьбовой, 3 — гайки, 4 — шайбы.

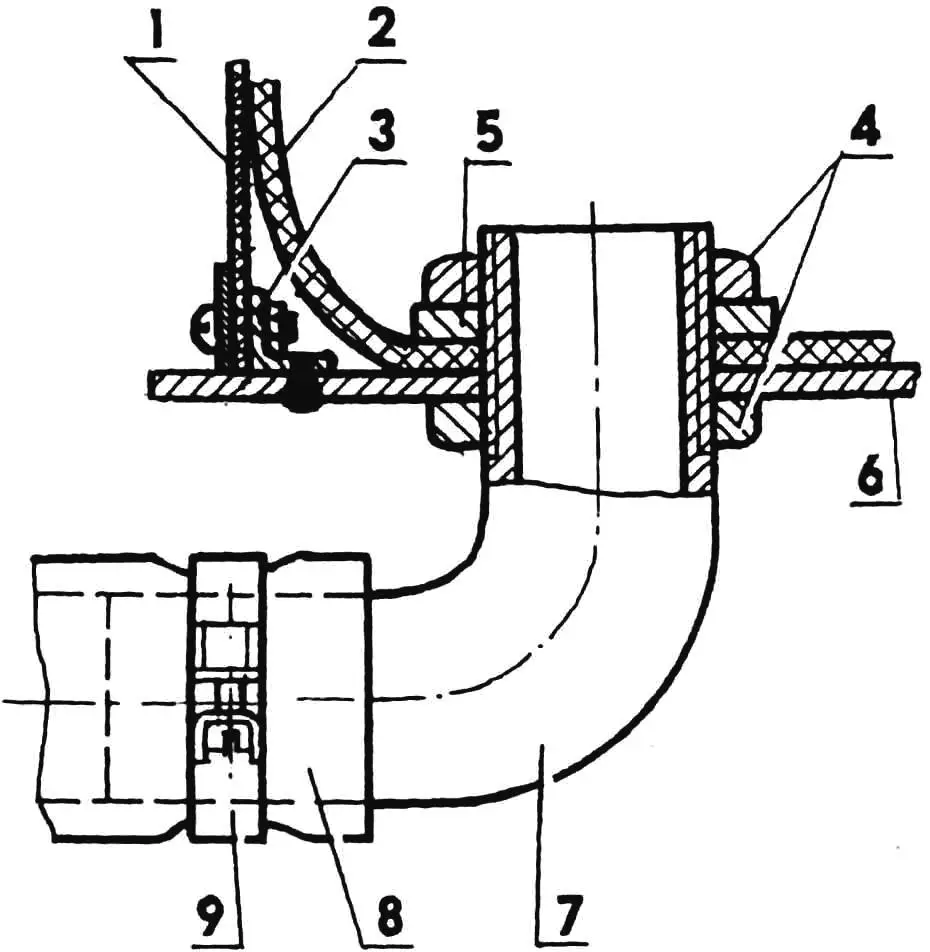

Схема крепления штуцера подъемного устройства:
1 — чехол, 2 — пневмокамера, 3 — кольцо уголковое, 4 — гайки, 5 — шайба, 6 — площадка опорная, 7 — штуцер подъемного устройства, 8 — шланг соединительный, 9 — хомут.

Шасси прицепа:
1 — устройство сцепное, 2 — лонжерон рамы (стальная труба 40×40), 3 — ухо фиксирующего устройства, 4 — шарнир кузова, 5 — подкос задний, 6 — подкос передний, 7 — колесо, 8 — поперечина задняя, 9 — подвеска торсионная моста, 10 — поперечина передняя, 11 —болты, гайки и шайбы крепления переднего подкоса, 12 — болты, гайки и шайбы крепления моста, 13, 14 — хомуты стыковочные.
Теперь о главном — о конструкции подъемного устройства. Оно пневматическое, с приводом от выхлопной системы двигателя. Под днищем кузова, между лонжеронами располагаются три автомобильные камеры в чехле из прочной ткани — брезента или синтетической парусины, прикрепленной винтами М5 к кольцам из стального уголка на днище кузова и на раме. Все камеры соединяются между собой с помощью резьбовых патрубков, гаек, прокладок и шайб, а к нижней привинчен штуцер, изогнутый в виде буквы «L», на который натягивается резиновый шланг. Чтобы поднять кузов, необходимо второй конец шланга надеть на выхлопную трубу автомобиля-буксировщика и «прибавить газу». Две-три минуты — и кузов поднимется. Чтобы опустить кузов, достаточно снять шланг с выхлопной трубы.
И. ХОРОШЕВСКИЙ, инженер
