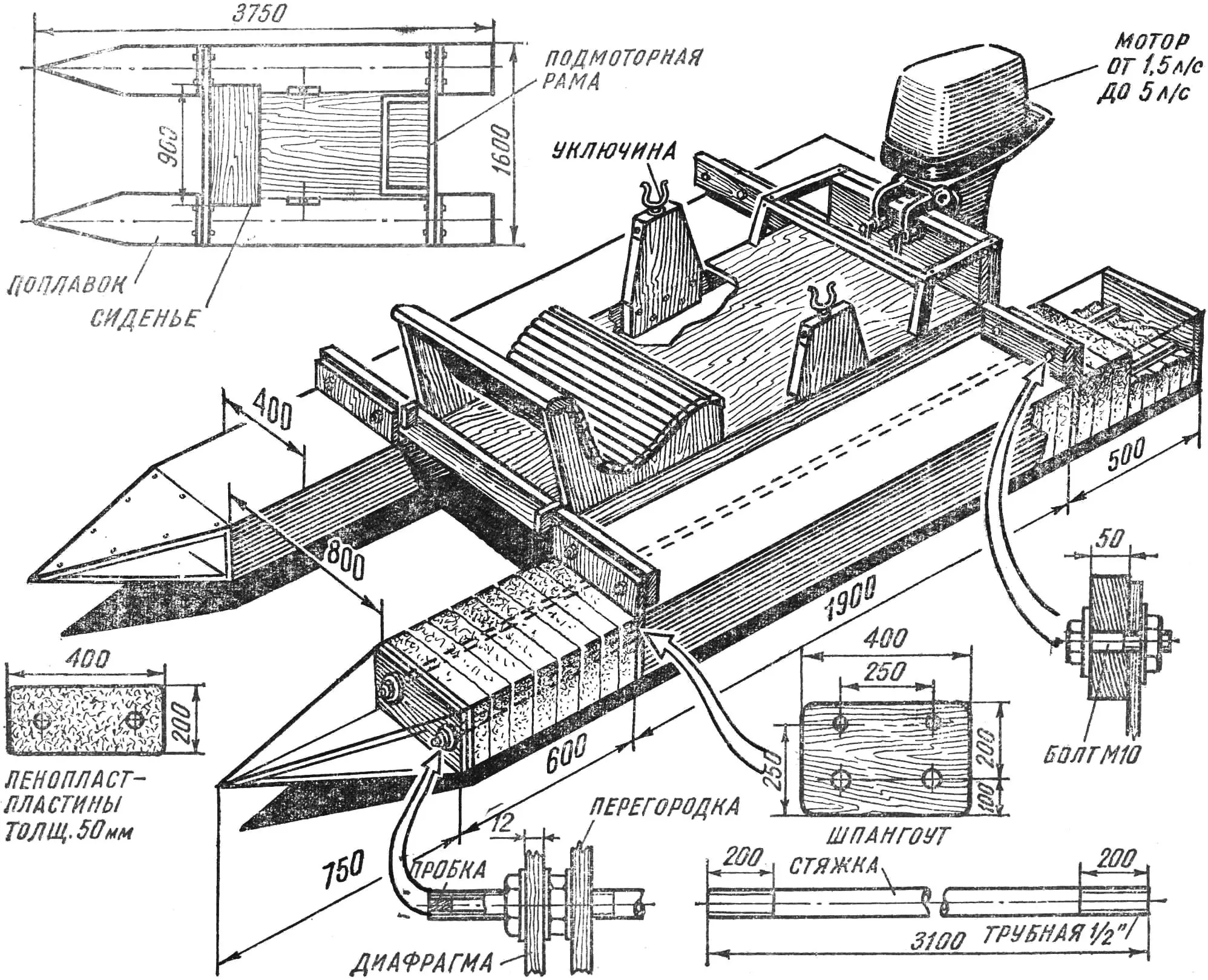

На водоймах Уралу в останні роки стали з’являтися катамарани з пінопласту. Вони непотоплювані, зручні в експлуатації, довговічні та прості у виготовленні. На рисунку зображена конструкція такого катамарана. Його розміри: 3750X1600 мм, товщина пластин від 40 до 150 мм, висота поплавка 200 мм і ширина 400 мм. Вага 1 м3 пінопласту становить близько 20 кг. Пластини вирізають на спеціальному пристосуванні дротом з нихрому, нагрітим до 200—250°, або на спеціальному верстаті, конструкція якого описана в № 9 журналу «Моделіст-конструктор» за 1971 рік.
Діафрагму носової частини (2 шт.), перегородки (4 шт.), шпангоут (4 шт.) виготовляють з фанери товщиною 12 мм. Стяжні труби, які служать для кріплення деталей, — дюралюмінієві, однак прийнятні й тонкостінні сталеві; годяться для стяжки також дюралюмінієві стержні Ø 10—12 мм. Різьбу на трубах Ø 1/2″ нарізають клуппом або плашкою, а на стержнях — плашкою з основною метричною різьбою (М10). Перед збиранням поплавків широкі поверхні пластин покривають олійною фарбою або епоксидним клеєм і стягують сталевими трубами за допомогою гайок. Потім зовнішні поверхні обклеюють тонкою біззю або склотканиною в два-три шари на епоксидній смолі або на олійній фарбі. Носова частина поплавків катамарана робиться окремо з алюмінієвих куточків 25X25 мм і обшивається тонким (0,5 мм) листовим алюмінієм. Металічна конструкція має фанерну діафрагму, скріплену болтами М5 з куточками; деталі алюмінієвої обшивки з’єднані заклепками.
Кришки з фанери або листового дюралюмінію товщиною 1—1,5 мм прикріплюються гвинтами до куточків носової частини. Носову частину насаджують на кінці стяжних труб і закріплюють гайками, як показано на рисунку. Потім її заповнюють шматками пінопласту і закривають кришкою.
Надбудову (палубу) збирають з дерев’яних брусів і рейок. Вся конструкція кріпиться до шпангоутів вісьмома болтами з гайками. Для переміщення по воді в кормі встановлюється човновий мотор потужністю 1—5 к. с. (наприклад, «Чайка», «Салют» або «Прибой»). Можна плавати і на веслах, зроблених з тонкостінних дюралюмінієвих труб. Можлива також установка на катамарані косого вітрила площею до 3 м2.
«М-К» 9’74, А. КОПИЛОВ
