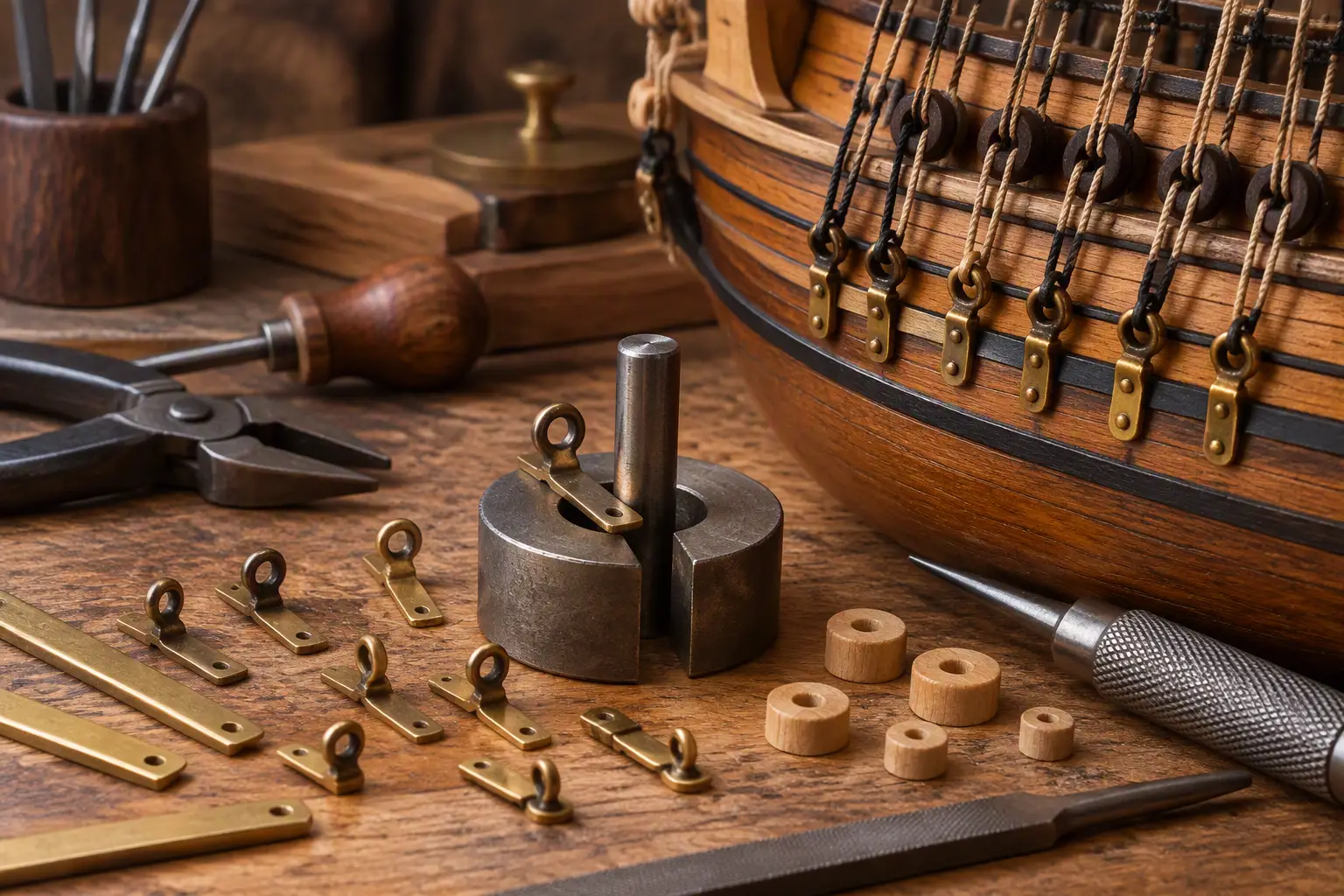

Вант-путенси для моделей вітрильників своїми руками

Про вант-путенси

Будуючи моделі вітрильників у дрібних масштабах, багато праці йде на виготовлення правдоподібних вант-путенсів. Я використовую спосіб спрощеного імітування цих деталей та оковок цілком з одного шматка металу. Застосування спеціальної оправки дає змогу досягти хороших результатів як за точністю виконання, так і за зовнішнім виглядом.

За масштабу 1:100 зручно використовувати як заготовки смужки латуні або міді товщиною 0,4-0,6 мм і шириною 1,5-1,7 мм. На кінці смужки скручується кільце, близьке за розміром до потрібного діаметра оковки, і вкладається в оправку. За допомогою стержня-вставки кільце рихтується і доводиться до точних розмірів, після чого кінець заготовки вант-путенса, що виступає з оправки, розгортається плоскогубцями на 90 градусів. Тепер стик заготовки необхідно пропаяти твердим припоєм (поза оправкою, звісно). Отримана деталь матиме збільшену ширину порівняно з масштабною — до потрібного розміру її потрібно допиляти надфілем. Після свердління отворів під кріплення готові вант-путенси оксидуються або фарбуються в чорний колір.

Оснастка для виготовлення вант-путенсів
Оснастка для виготовлення вант-путенсів

Юферси виточують із дерева. Вони тримаються в оковках завдяки щільній посадці. Оскільки внутрішній діаметр оковок, виготовлених за пропонованою технологією, коливається в межах ±0,02 мм, то збільшення діаметра юферса на 0,05-0,07 мм понад зазначений забезпечує надійну фіксацію деталей.

Виготовлення юферсів
Виготовлення юферсів

На перший погляд цей процес може здатися дещо складним, але при виготовленні 30-40 вант-путенсів для моделі трищоглового вітрильника трудовитрати на підготовку оснастки повністю себе виправдовують.

«Моделист-конструктор» № 9’2025, Сергій НАЙДАНОВ
