Цей верстат стане вашим помічником, якщо ви займаєтесь моделізмом або просто любите майструвати.
Навіть в домашніх умовах часто виникає необхідність відрізати рейку і відфугувати її або заточити інструмент — усі ці операції «по плечу» зробленому мною верстату. Він невеликий — габарити 80Х180X360 мм, тому його зручно зберігати навіть в квартирі.
Корпус верстата зібраний з фанери. Бічні стінки — з десятиміліметрової, передня (до якої кріпиться електродвигун) товщиною 16 мм, а задня — з чотириміліметрового листа. Щоб мати можливість натягувати приводний ремінь, переміщуючи електродвигун, я зробив передню стінку похилою (під кутом 60° до основи). Стіл верстата теж фанерний — з листа товщиною 4 мм. Усі деталі корпусу скріплені на шурупах.
Ведучий і ведений шківи виточені на токарному верстаті з дюралюмінію. На осях вони фіксуються двома гвинтами М3 кожен. Шпиндель верстата складається з трьох частин — центральної і двох бічних. Усі вони зроблені зі сталевого прутка Ø 6 мм. Обертається шпиндель в двох підшипниках з діаметром внутрішнього кільця 4 мм.

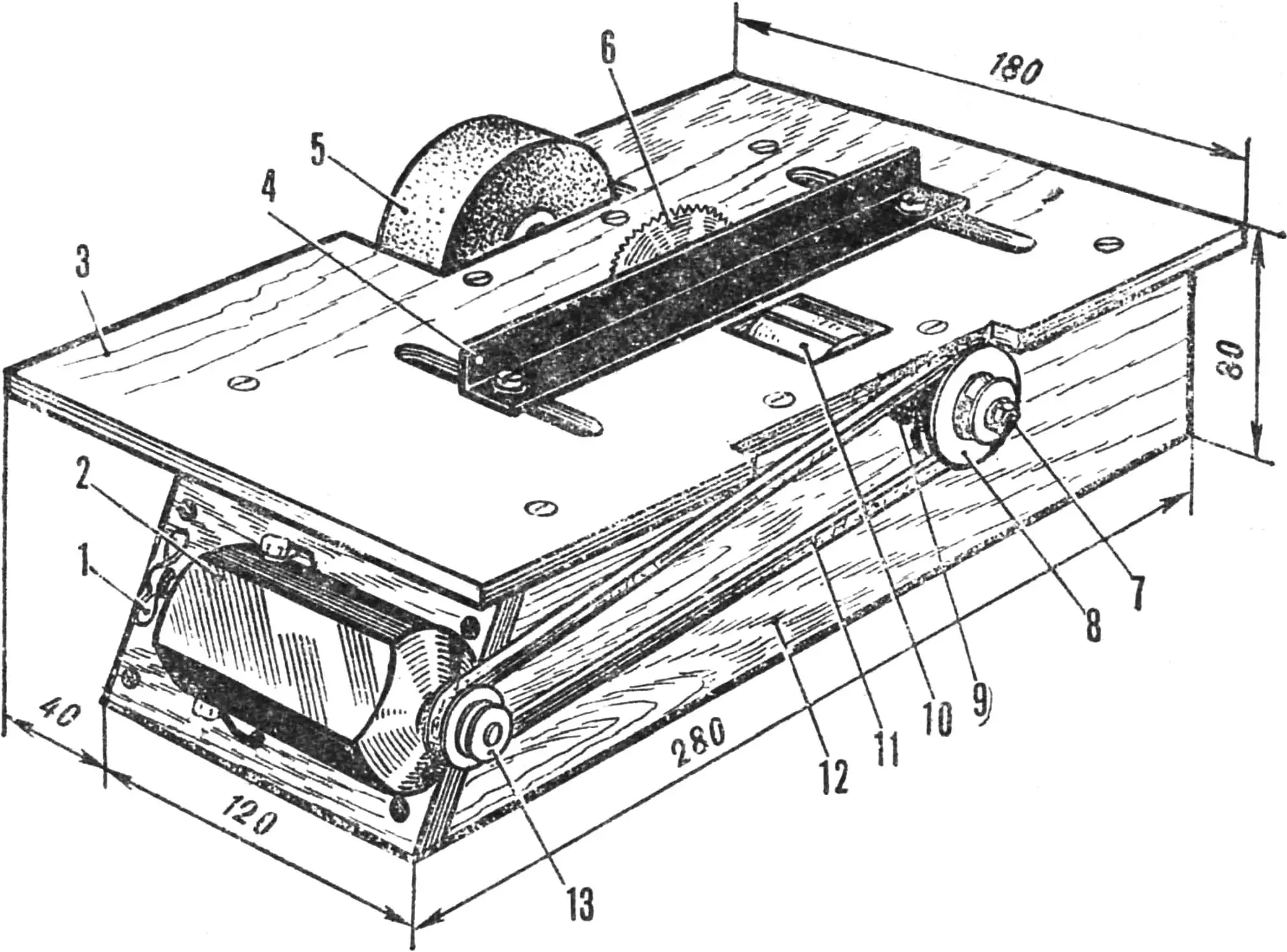

1 — крильчатка вентилятора, 2 — електродвигун, 3 — стіл, 4 — напрямна, 5 — абразивний круг, 6 — диск пили, 7 — шпиндель верстата (А — центральна деталь, Б — бічні деталі), 8 — ведений шків, 9 — підшипник, 10 — барабан рубанка, 11 — приводний ремінь, 12 — бічна стінка, 13 — ведучий шків.
Диск пили я вирізав з полотна старої ножівки по дереву. Технологія його виготовлення нехитра. Розмітним циркулем накреслив на полотні дві окружності — одну Ø 60 мм (зовнішній діаметр диска), а другу Ø 56 мм (окружність западин зубів). Після обробки диска по зовнішньому контуру тригранним надфілем прорізав зуби і розвів їх точно так само, як це робиться на ножівці для різання деревини.
Абразивний круг, що опинився в моєму розпорядженні, мав внутрішній діаметр 13 мм, тому на шпиндель верстата його довелося посадити з використанням проміжної втулки. Слід мати на увазі, що наждачних кругів існує величезна кількість, тому розміри втулки слід визначити за наявним у вас. Постарайтеся тільки, щоб його зовнішній діаметр не перевищував 60 мм.
Двигун верстата — від електричної швейної машини, його робоча напруга 220 В, потужність 20 Вт і частота обертання 4550 об/хв. Для того щоб при тривалій роботі двигун не перегрівався, на вільний кінець вала корисно посадити невелику крильчатку-вентилятор.
Механічний рубанок являє собою сталевий барабан Ø 26 мм з внутрішнім отвором М6. В барабані профрезеровані пази шириною 1 мм. Не мудруючи лукаво, ножі для нього я взяв від точилок для олівців — вони цілком підійшли для цієї мети. В барабані вони закріплюються двома гвинтами М3 кожен.
С. СТАНЮТИН
