ШИРМА В РОЛИ БЕСЕДКИ И НЕ ТОЛЬКО

ШИРМА В РОЛИ БЕСЕДКИ И НЕ ТОЛЬКО

Стационарная беседка на дачном или садовом участке — большое удобство: под ее крышей и в жару, и в непогоду хорошо посидеть на свежем воздухе, отдохнуть от дневных хлопот, попить чайку у самовара. Но для такого капитального сооружения не всегда есть место; а его неподвижность часто просто мешает, особенно в случае перепланировки участка. Да и построить самому такую беседку не всякому под силу.

Предлагаемую же легкую конструкцию может собрать каждый, причем всего за один день из подручных материалов — пяти шестов, восьми досок и четырех полотнищ ткани. Соединяются детали вместе в своеобразную четырехстворчатую ширму, которая с успехом выполняет не только роль беседки, но и несет многие другие полезные функции: она при необходимости из вертикальной оградки легко превращается в горизонтальный навес над местом отдыха, в шалаш, душевую или детский домик-палатку.

Достигается это благодаря особенностям ее конструкции. Основу ширмы составляет каркас, собираемый из уже упоминавшихся деревянных шестов-стоек и соединяющих их сверху и снизу дощатых стяжек. Каждый шест длиной 2000 мм и диаметром 35 мм имеет на концах по два взаимоперпендикулярных сквозных отверстия, в которые вставляются деревянные или металлические штыри-ограничители: между ними оказываются насаженные своими отверстиями дощатые стяжки. Получившийся таким образом шарнир позволяет створкам ширмы располагаться под любым углом друг к другу, что и обеспечивает сооружению такое разнообразие функциональных форм.

Тканевая часть створок может быть образована как из единого полотнища на всю длину каркаса, так и из отдельных — размером на каждую створку. В зависимости от этого решается способ их крепления на каркасе. В первом случае у полотнища прострачиваются пять поперечных шлицев с шагом 1050 мм и такой ширины, чтобы в каждый из них можно было плотно вставить шест диаметром 35 мм. Продольная кромка полотнища предварительно подгибается, под нее закладывается шнур, после чего она прошивается. Ткань лучше подобрать с водоотталкивающей пропиткой.

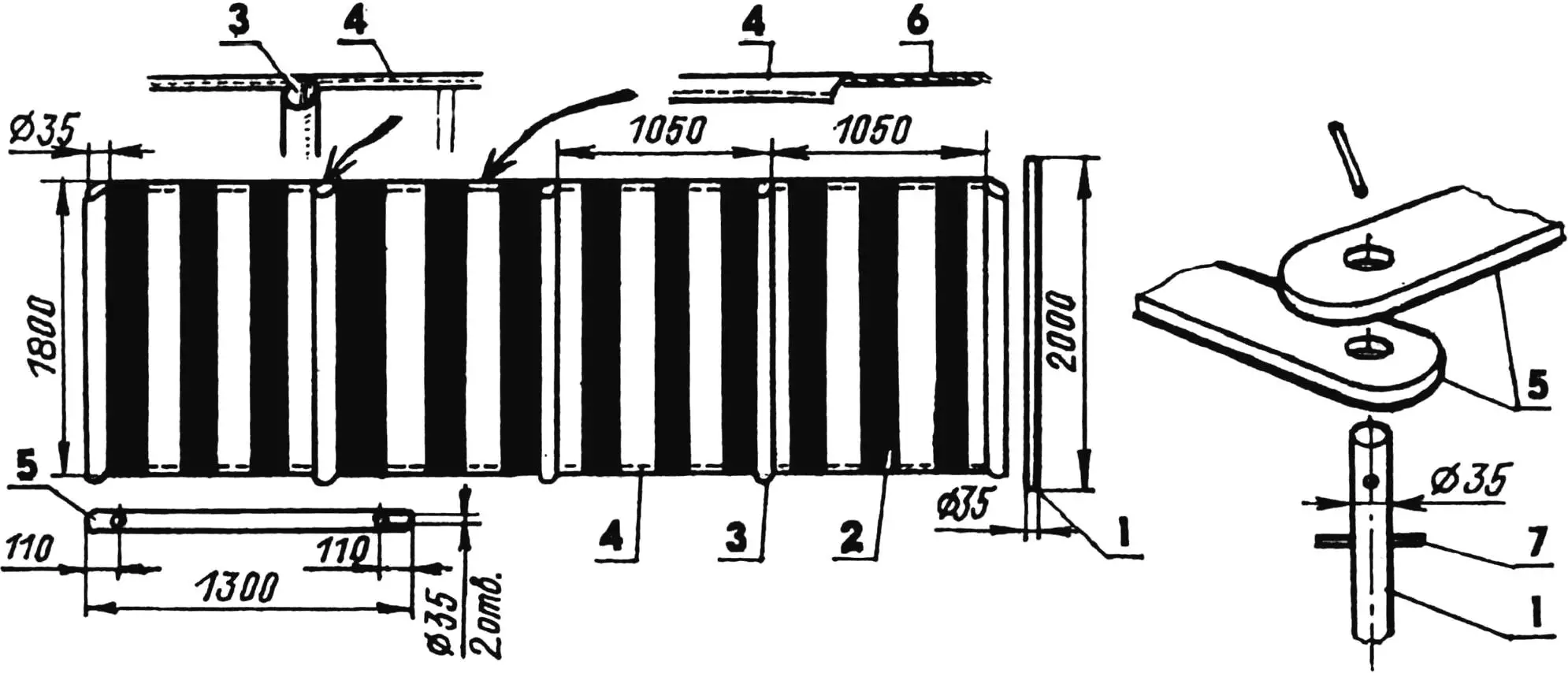

Основные детали ширмы-беседки

Основные детали ширмы-беседки:

1 — стойки (деревянный шест, 5 шт.); 2 — полотнище; 3 — шлицы под стойку; 4 — подгибы под шнур; 5 — стяжки (доска, s10-..15, 8 шт.); 6 — шнур; 7 — штырь-ограничитель (20 шт.)

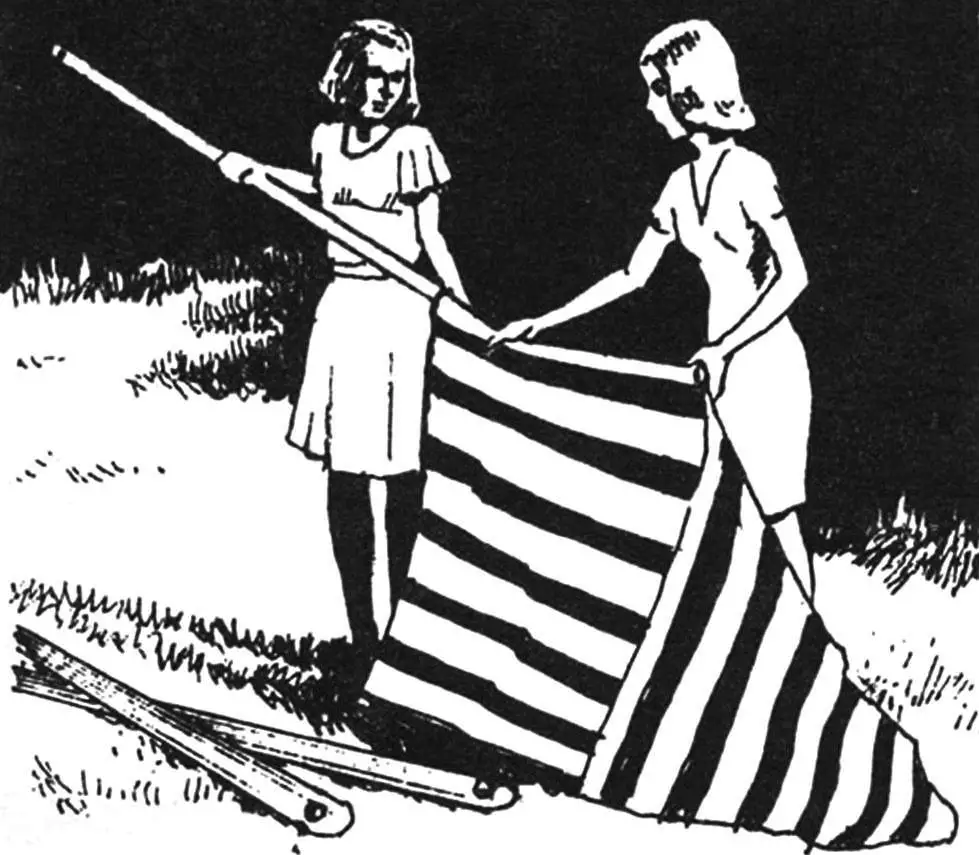

Сборка полотнища со стойками

Сборка полотнища со стойками

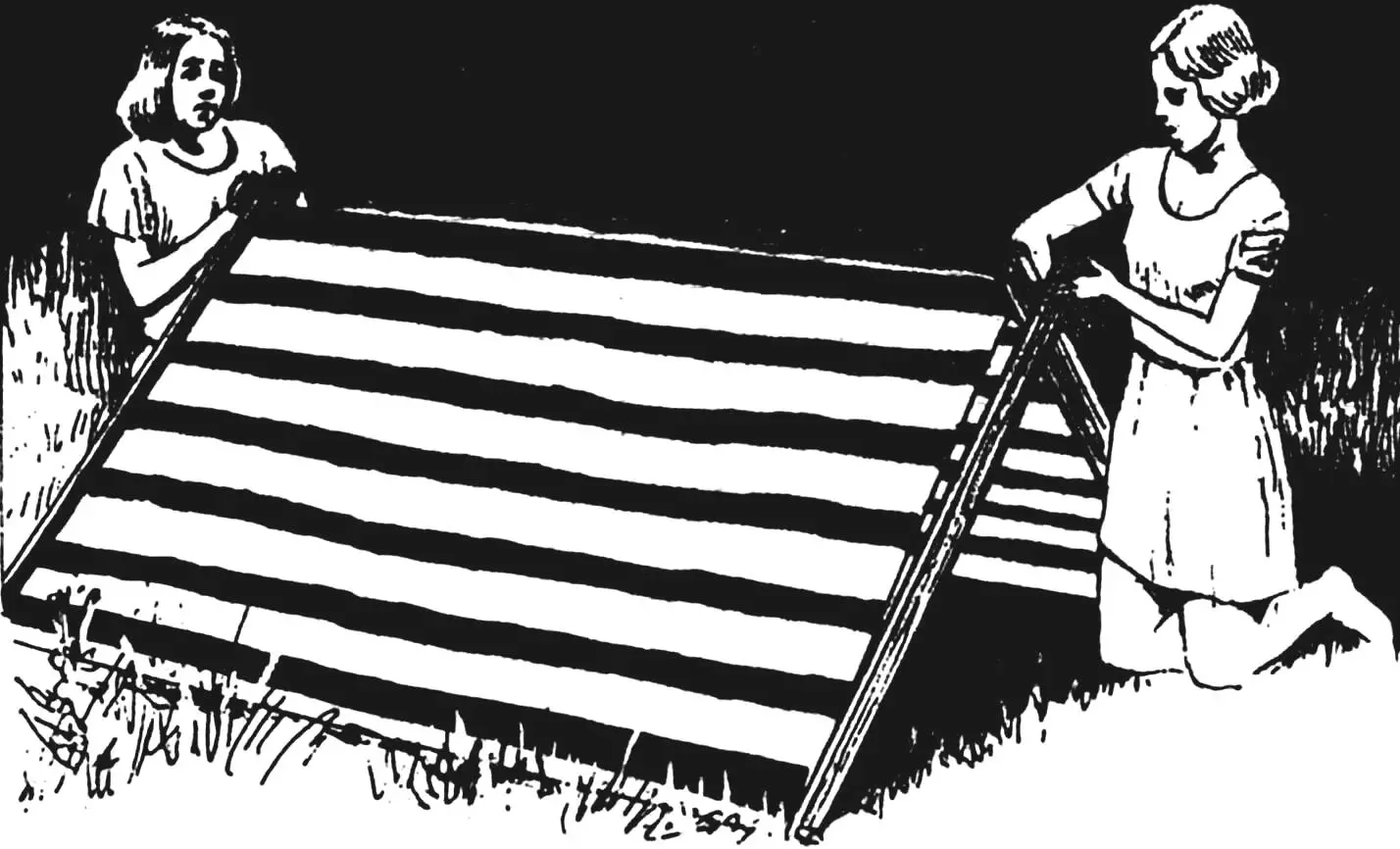

Сборка стяжек

Сборка стяжек

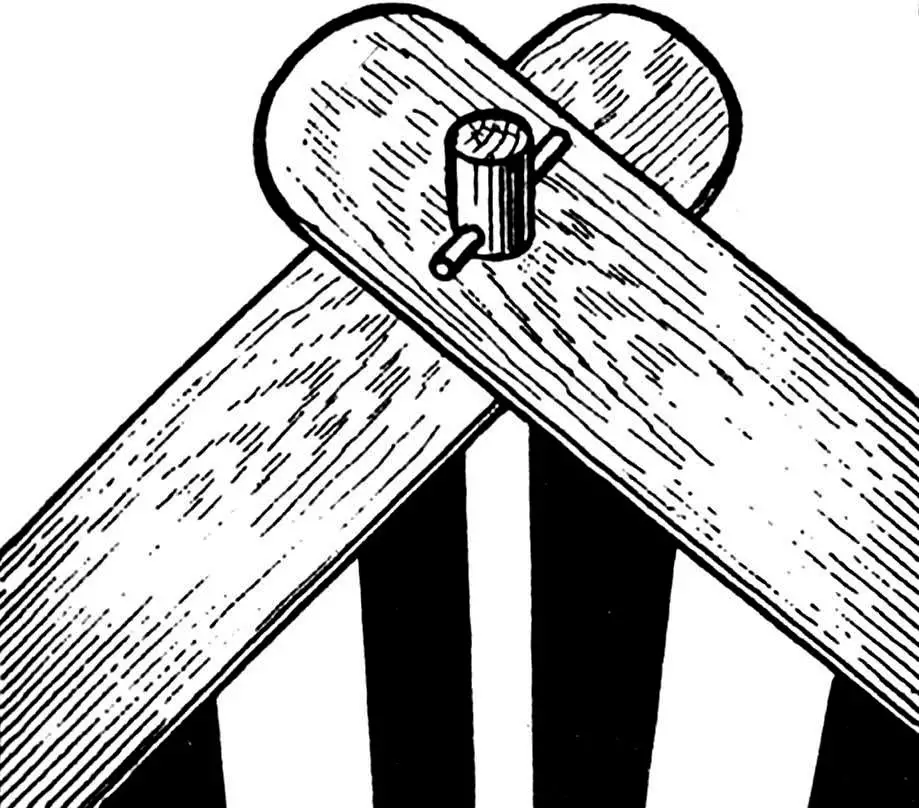

Стойка со стяжками в сборе

Стойка со стяжками в сборе

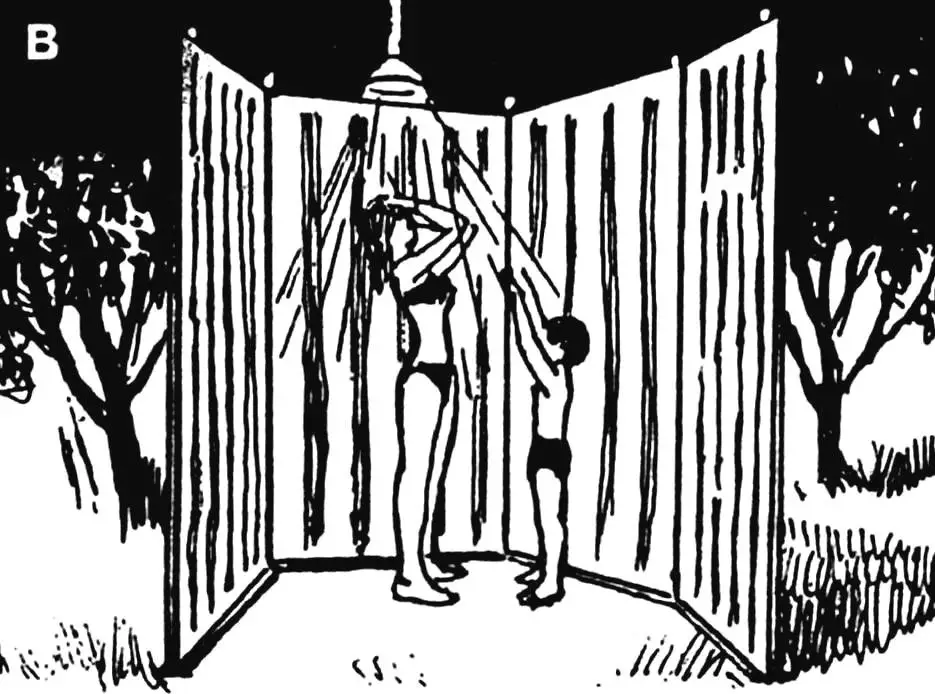

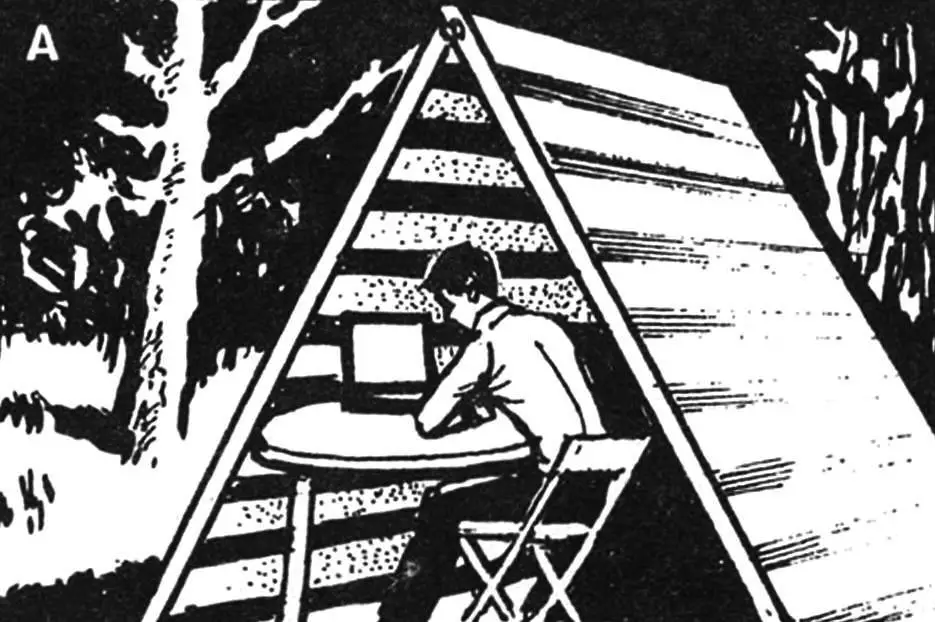

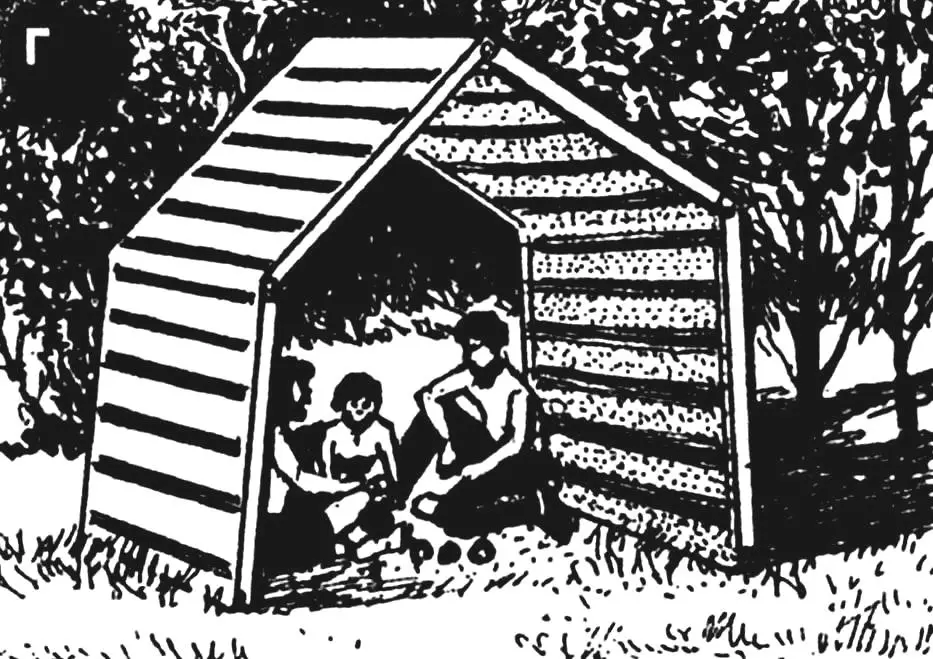

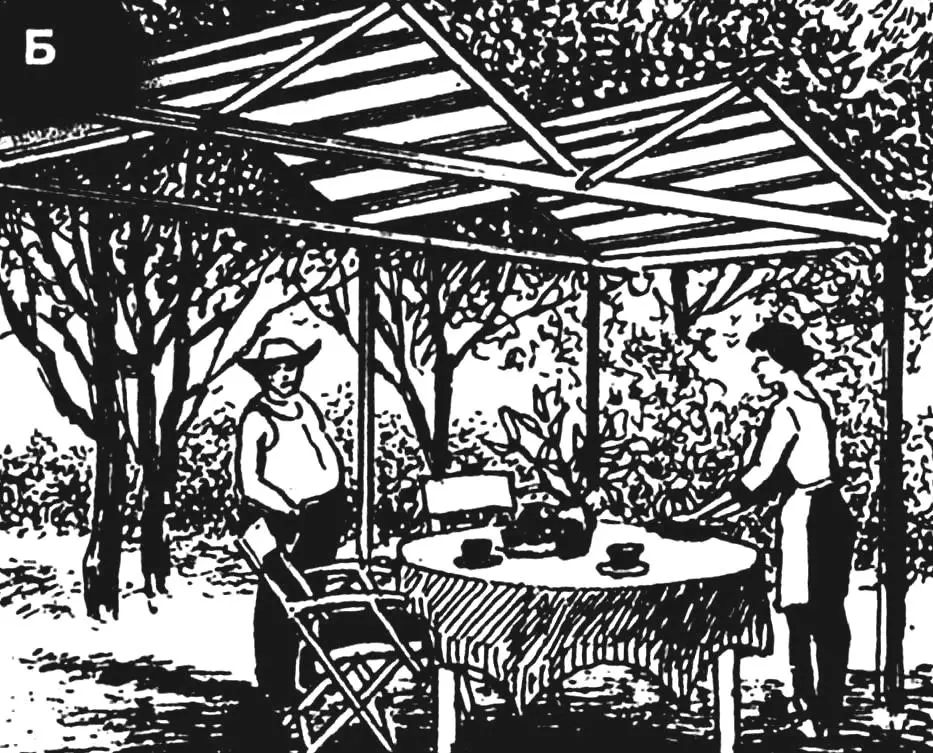

Варианты использования ширмы

Варианты использования ширмы:

А—шалаш; Б — навес; В — душевая; Г домик-палатка

После того, как полотнище подготовлено и в шлицы вставлены шесты, на них насаживаются дощатые стяжки размерами 1300x100x10 мм. В их концах, имеются отверстия не только под шесты, но и для металлических фиксаторов — болтов с барашковыми гайками (на рисунках не показаны), благодаря которым стяжки обеспечивают створкам положение под определенным углом друг к другу. Чтобы все отверстия на всех концах стяжек были идентичными и совпадали, они выполняются по накладным шаблонам, играющим роль разметочных трафаретов или кондукторов при сверлении.

Шесты и стяжки после соответствующей обработки и шлифования наждачной бумагой могут быть покрыты в несколько слоев мебельным лаком или масляной краской.

По материалам журнала АВС technike (Хорватия)
