Стремление повысить производительность и надежность режущего аппарата привело человека от простой косы ко всевозможным косилкам. Сегодня известно множество механизмов, помогающих быстро и качественно косить траву, злаки, крупностебельные растения. Казалось бы, что еще можно придумать! И все-таки люди продолжают находить новые решения. Вот, например, конструкция, которую предложил член кружка технического творчества Саша Николаев.
Разработанная им малогабаритная роторная навесная косилка предназначена для скашивания и измельчения травы. Рабочий орган ее — вал с двадцатью четырьмя ножами-тяпками, которые свободно подвешены между приваренными к валу щеками. Ножи сделаны из пружинящей стали и имеют остро заточенные режущие кромки.

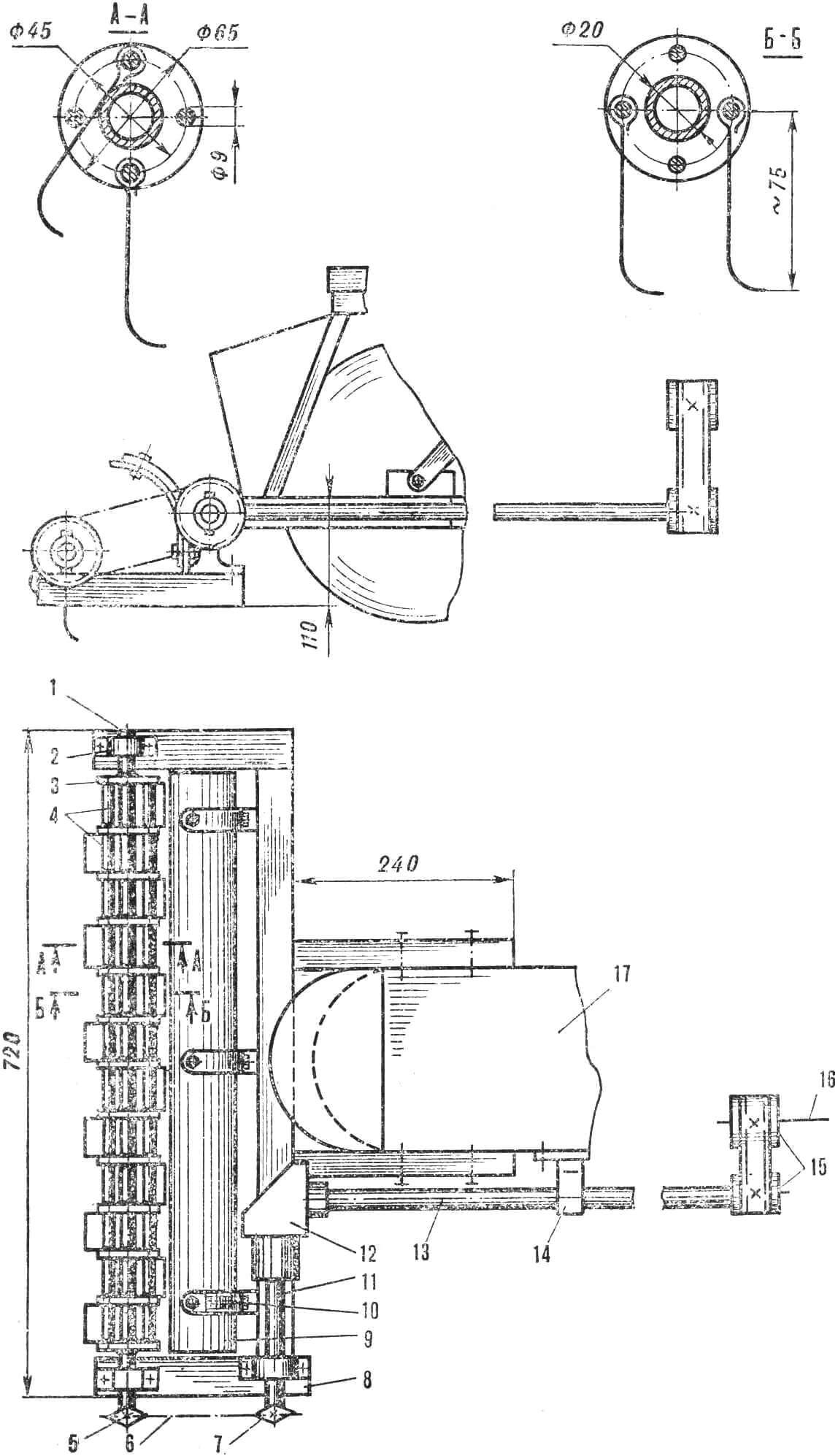

1 — вал, 2 — корпус шарикоподшипника, 3 — щека, 4 — ножи, 5 — ведомая звездочка, 6 — цепь, 7 — ведущая звездочка, 8 — рама косилки, 9 — защитный кожух, 10 — кронштейн кожуха, 11 — промежуточный вал, 12 — угловой редуктор, 13 — вал отбора мощности, 14 — корпус поддерживающего подшипника, 15 — клиноременная передача, 16 — вал червячного редуктора, 17 — инструментальный ящик «Золушки».
Оси ножей из прутка Ø 9 мм запрессованы в соосные отверстия каждой пары щек. В нерабочем состоянии ножи висят на осях вниз остриями; когда же вал вращается, центробежная сила «разбрасывает» их и заставляет занять устойчивое радиальное положение. Любые полевые растения, попавшие в этот момент под мчащиеся по кругу острия, будут неминуемо скошены.
Такое стремительное вращательное движение рабочий орган получает от вала отбора мощности «Золушки», к которой косилка крепится спереди четырьмя болтами. Крутящий момент через угловой редуктор, расположенный слева на раме косилки, передается на промежуточный вал с ведущей звездочкой. От нее цепью на ведомую звездочку и, следовательно, на рабочий орган.
Если под ножи попадает камень или другой посторонний твердый предмет, то испорченный нож легко снять, выбив ось из отверстий с помощью керна.
Н. ОБРЕЖА, руководитель кружка технического творчества
