ЩЕТКА ДЛЯ МЕТАЛЛА И ДОРОГ

ЩЕТКА ДЛЯ МЕТАЛЛА И ДОРОГ

Наждачная бумага, или «шкурка», известна всем и широко применяется на самых различных производствах для обработки металлических, деревянных и пластмассовых поверхностей. Работа с ней до сих пор поддавалась механизации только на плоских деталях, сложные же конфигурации приходилось зачищать сплошь и рядом вручную. А молодым новаторам из города Челябинска на основе шкурки удалось создать оригинальный инструмент, которым стало возможно обрабатывать механизированным способом даже сложные рельефы. На Центральную выставку НТТМ-82 ими был представлен необычный — мягкий — наждачным круг, абразивный корпус которого, словно бутон из лепестков, составлен из листков наждачной бумаги, закрепленных одной стороной на ступице. Благодаря ей инструмент может быть установлен на приводной вал подходящего механизма, что значительно облегчает труд, повышает его качество, эффективность обработки. Использование шлифовальной шкурки на синтетических связующих обеспечивает значительный срок службы инструмента — не менее 80 часов машинного времени. Новый наждачный круг предназначен для зачистки и полировки как плоских, так и фасонных поверхностей большой ширины и может применяться в металлургической, машиностроительной, радиоэлектронной и деревообрабатывающей промышленности.

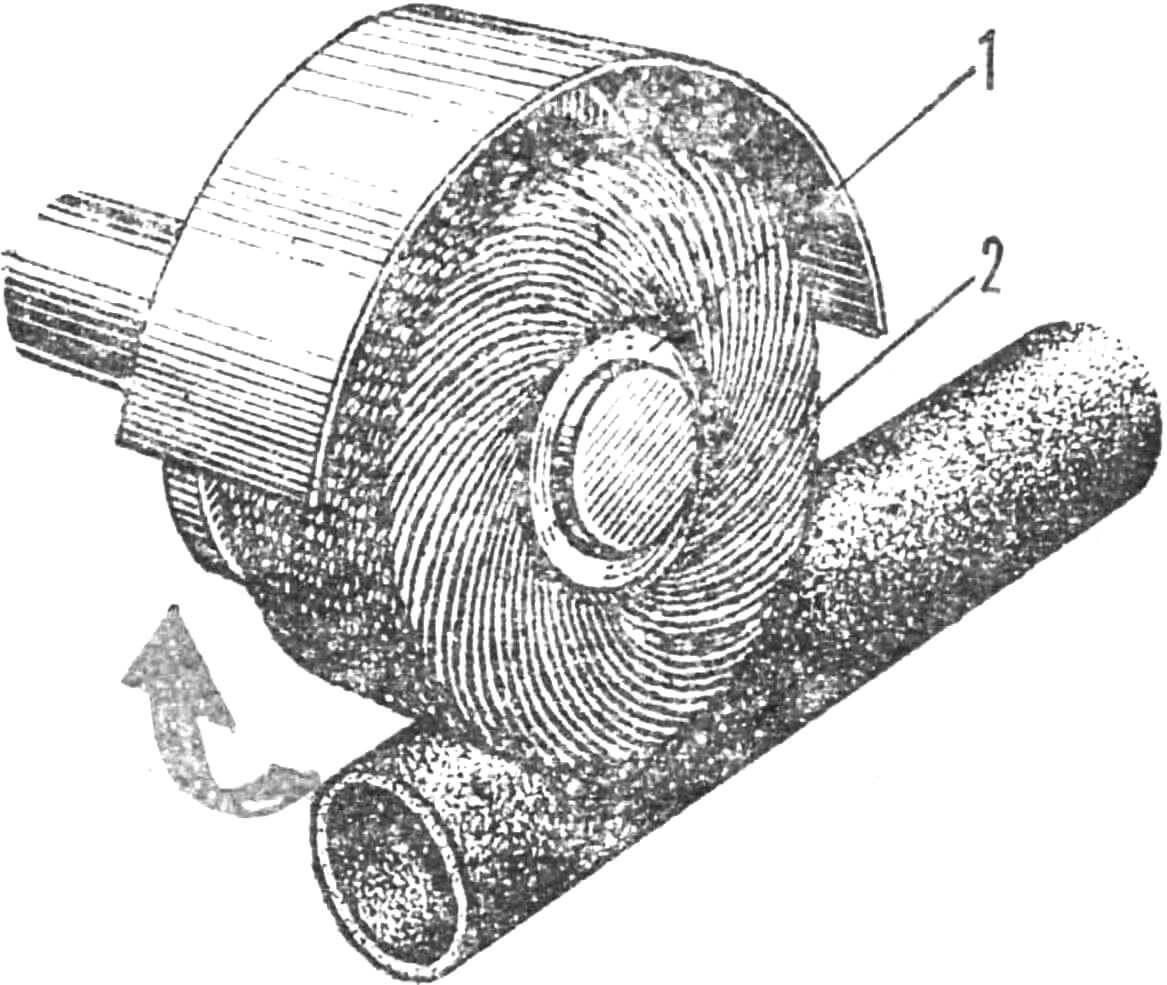

Мягкий наждак:
1 — ступица, 2 — листки шлифовальной шкурки.

Другая необычная цилиндрическая щетка разработана участниками НТТМ института ВНИИкоммунмаш для тротуароуборочной машины. В отличие от ныне использующихся целиковых — трудоемких в изготовлении и неудобных в эксплуатации — новые подметальные щетки составлены из своеобразных кубиков — небольших пластмассовых секций, в которые и заделан ворс.

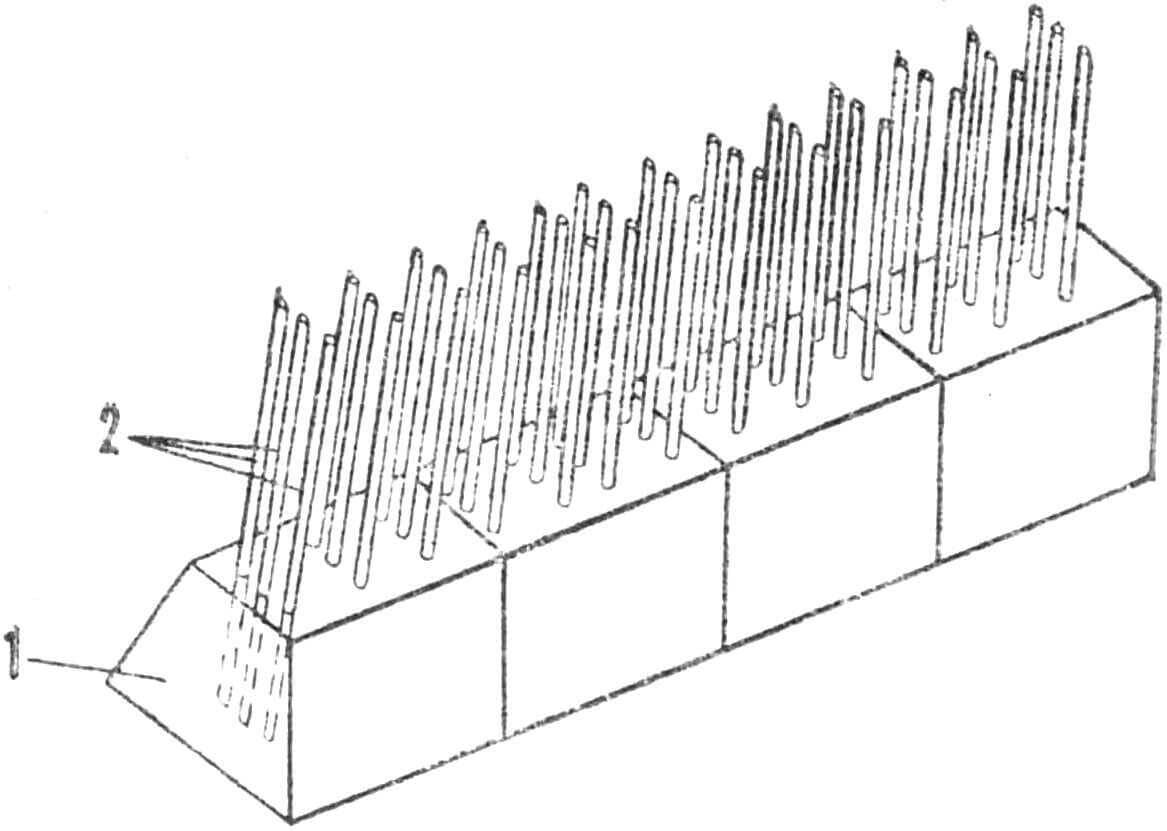

Секция с ворсом
Секция с ворсом:
1 — обойма колодок, 2 — прутья ворса.

Поскольку такая колодка к сам ворс изготовлены из полимерного материала, то синтетическая «щетина» сидит в кубике очень прочно благодаря лучшему обволакиванию каждого прутка полимерной массой еще в процессе изготовления. А надежность крепления самих колодок в корпусе достигается тем, что, имея в сечении форму «ласточкин хвост», они вставляются в аналогичный паз щетки, прочно удерживаясь в нем. В то же время при изнашивании какой-либо из частей соответствующие секции могут быть легко извлечены из паза и заменены на новые.

Поэтому предложенная молодыми новаторами конструкция щетки отличается не только надежностью крепления ворса, но и долговечностью, а также удобством и оперативностью проведения ремонтных работ.
