ВОРОТОК ПОД ЛЮБОЙ МЕТЧИКДаже для небольшого набора метчиков — инструментов для ручного нарезания резьбы в отверстиях — необходимо иметь несколько воротков (или один общий — с рядом квадратных отверстий). Как показала практика, более удобен универсальный — раздвижной вороток.

Вот довольно простая конструкция, разработанная в школе № 27 г. Горького. Вороток состоит всего из двух деталей. Корпус выточен из стального прутка Ø 15 мм и длиной 105 мм. С одной стороны он проточен на длине 65 мм до Ø 8 мм, с другой — выполнено резьбовое отверстие М6. Центральная часть корпуса фрезеруется или обрабатывается напильником по двум параллельным плоскостям до толщины 9 мм. Посередине этой площадки перпендикулярно к оси сверлится отверстие Ø 6 мм. Надфилем ему придают форму пятиугольника (см. рис.) с углом 90° при вершине, лежащей на продольной оси. Затем из отрезка «серебрянки» Ø 8 мм и длиной 89 мм изготавливается ручка. Ее хвостовик на длину 24 мм стачивается до Ø 6 мм — под резьбу М6, а в средней части на пояске в 20 мм делается накатка.

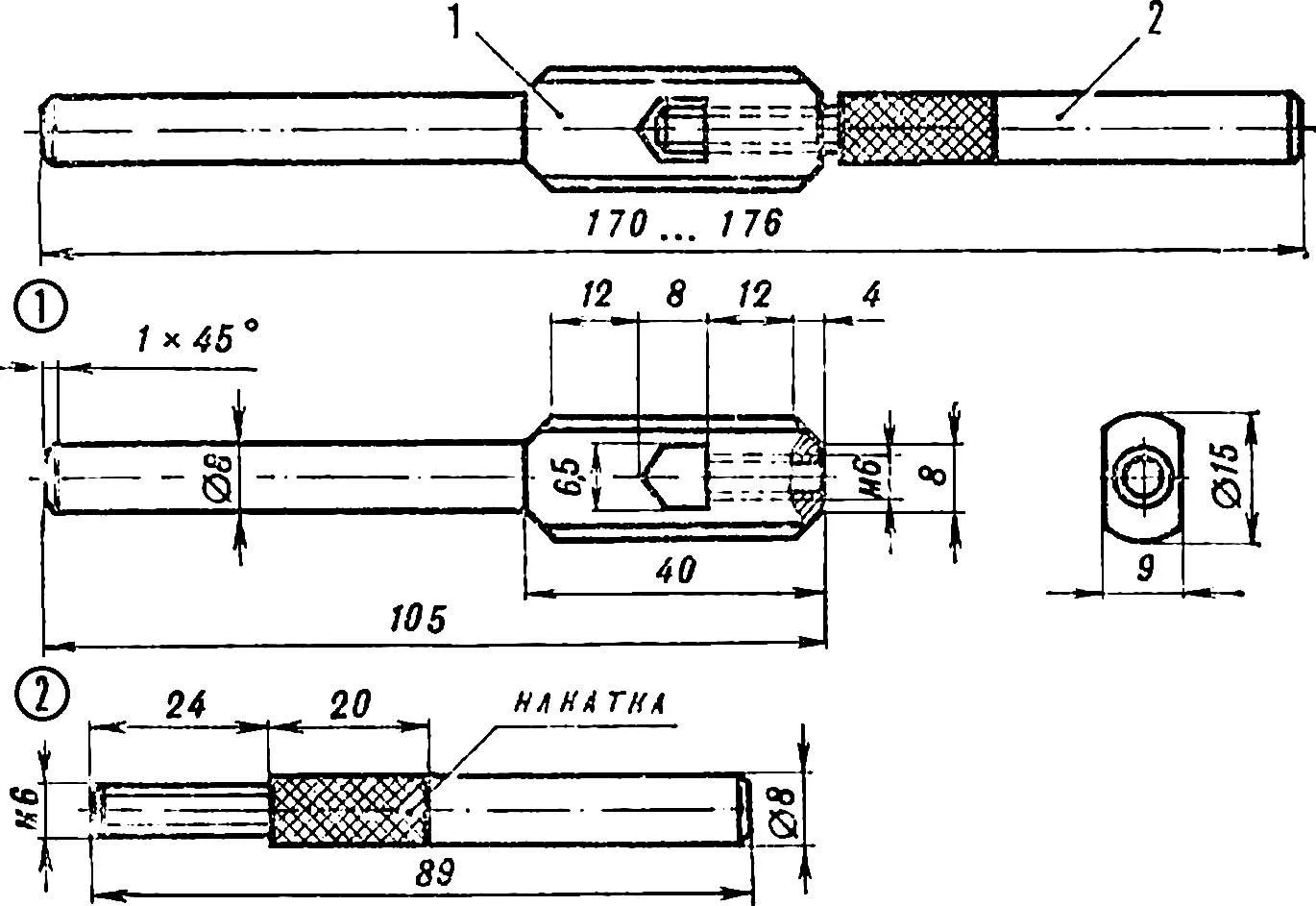

Разборный вороток.

Разборный вороток:

1 — корпус, 2 — ручка.

Вращением ручки в корпусе можно надежно закрепить в центральном отверстии воротка любой метчик: от М2 до М8.

И. ШУИН, г. Горький
