При обработке заготовок самое главное — строго выдержать их размеры и перпендикулярность сторон. Даже небольшие отклонения от чертежа могут вызвать неустранимые перекосы при сборке секретера.
Для соединения деталей лучше всего использовать весьма прочный и технологичный стыковочный узел, состоящий
лишь из болта М6 со сферической головкой и гайки. При этом в полке или поперечине сверлится отверстие под гайку, диаметр которого несколько меньше ее размера «под ключ», что позволяет с некоторым натягом запрессовать в него гайку. В боковинах, поперечинах и полках сверлятся соответствующие отверстия диаметром 6 мм под стыковочные болты. Чтобы соединение деталей секретера было аккуратным, необходимо строго соблюдать определенную последовательность операций.

Секретер-мастерская (слева — в нерабочем положении, справа — в рабочем положении)

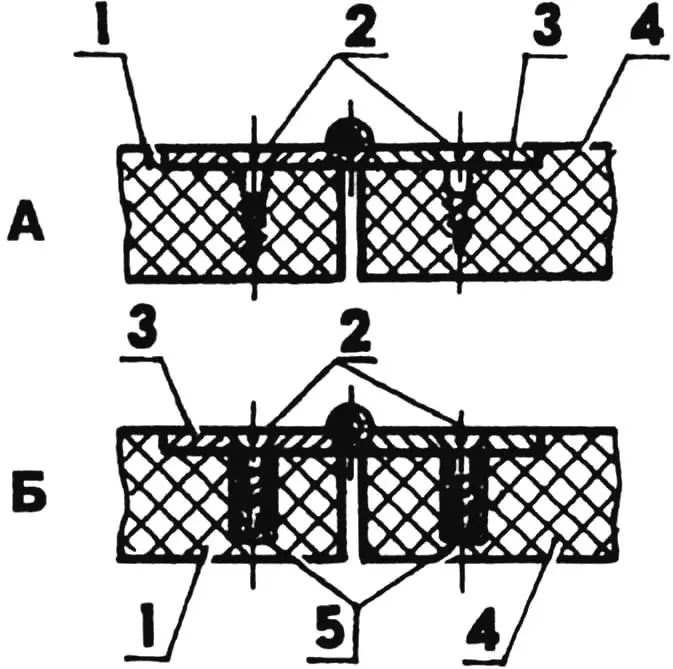

Навеска двери- столешницы с обычным (А) и с усиленным (Б) креплеиием петель:
1 — поперечина; 2 — шурупы; 3 — петля; 4 — дверь-столешница; 5 — дюбели

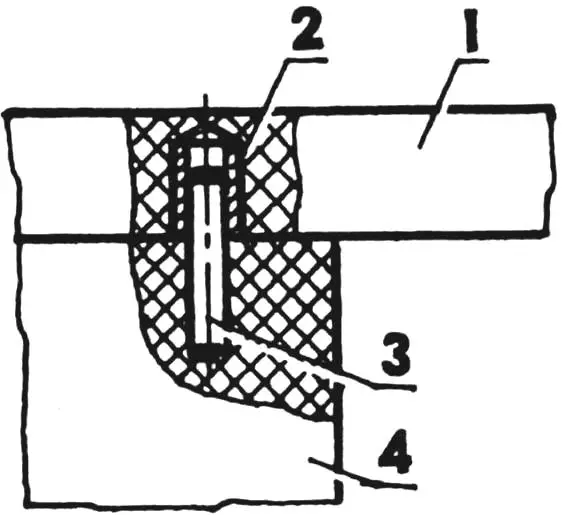

Стыковочное устройство двери и столешницы:
1 — столешница; 2 — втулка (металл или пластик); 3 — штырь-фиксатор (сталь); 4 — дверца нижнего отделения секретера

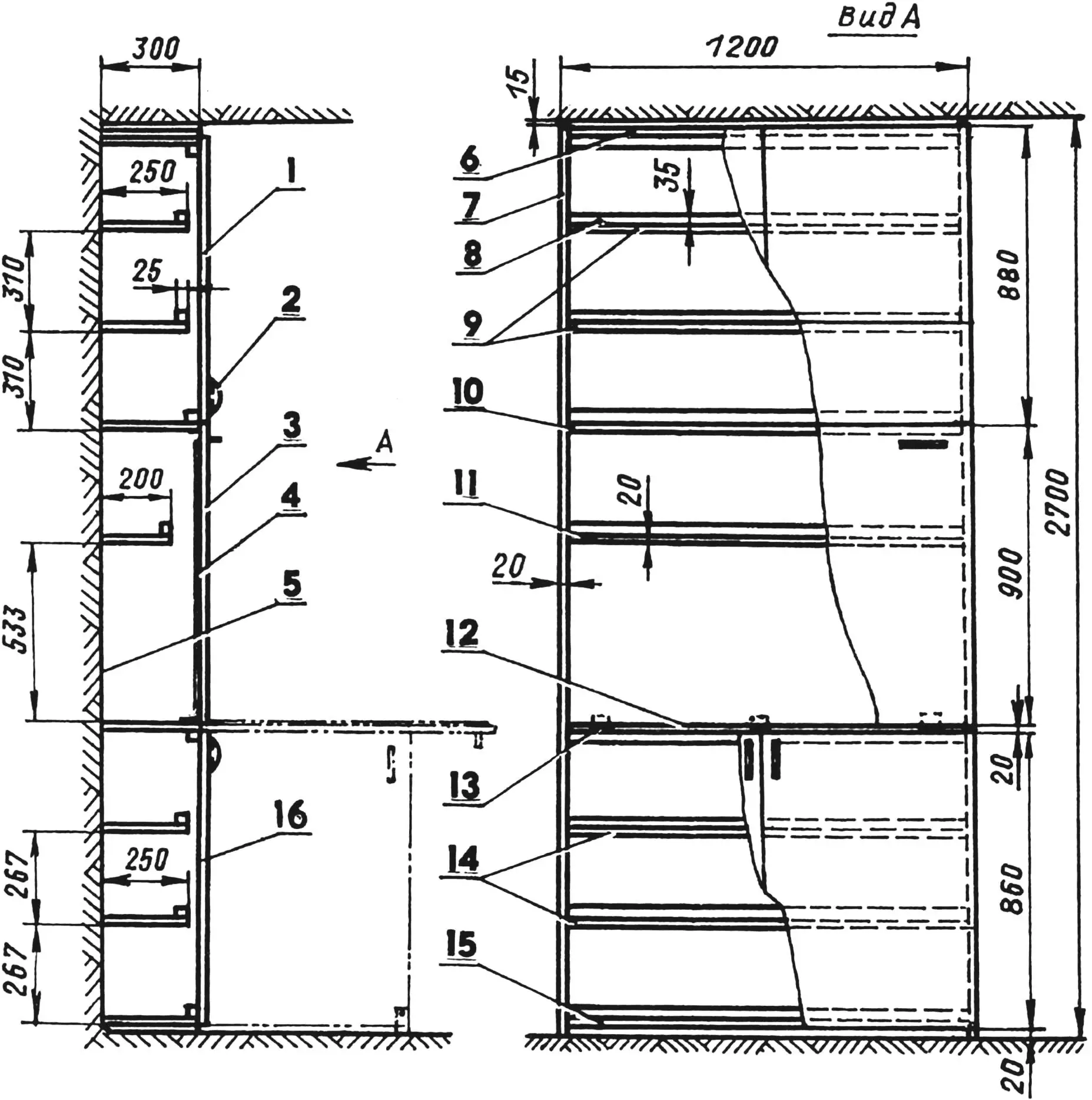

Секретер:
1 —дверца верхнего отделения (ДСП 820, 880×600, 2 шт); 2 — ручка (6 шт.); 3 — дверь-столешница (ДСП 820,1200×900); 4 — накладка (фанера s6, 1150×850); 5 — задняя стенка (оргалит s5, 2660×1190); 6 — верхняя поперечина (ДСП 820, 1160×300); 7 — боковая панель (ДСП s20, 2685×300); 8 — бортик-усиление (деревянная рейка 35×25); 9 — полки верхнего отделения секретера (ДСП s20, 1160×250); 10,12 — средние поперечины (ДСП s20, 1160х х300); 11 — полка среднего отделения секретера (ДСП s20, 1160×200); 13 — усиление поперечины (деревянная рейка 35×25); 14 — полки нижнего отделения секретера (ДСП s20, 1160×250); 15 — нижняя поперечина (ДСП s20, 1160×300): 16 — дверца нижнего отделения (ДСП s20, 860×600, 2 шт.)

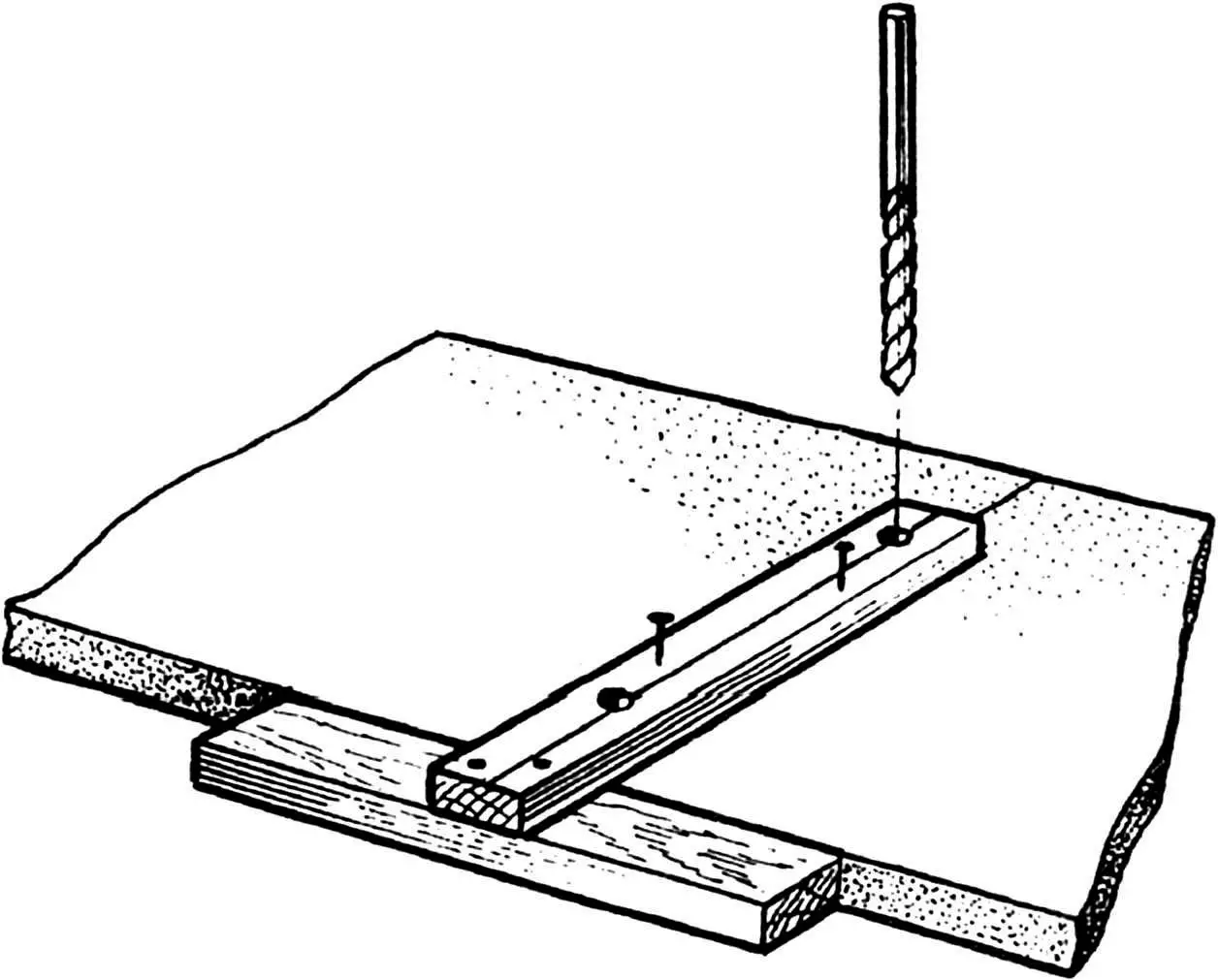

Кондуктор для сверления отверстий диаметром 6 мм в боковых панелях, полках и поперечинах

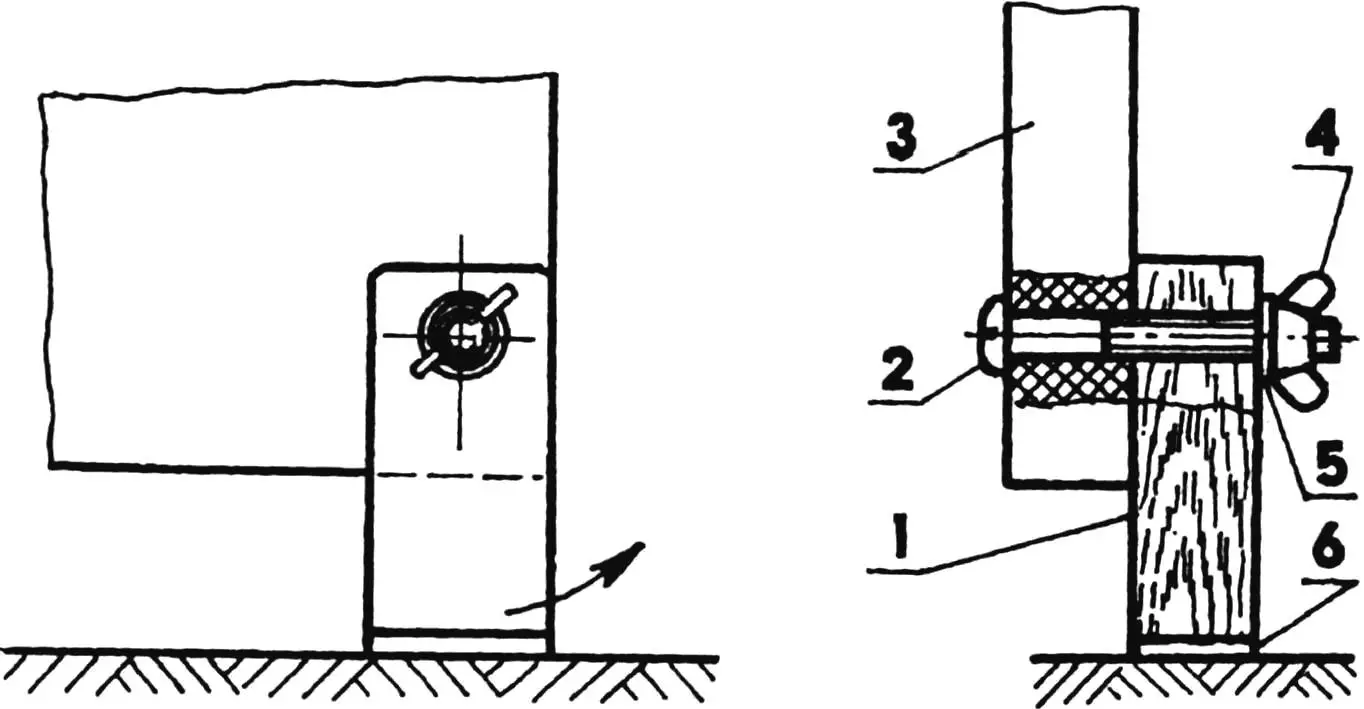

Поворотная ножка:
1 — поворотная ножка (береза или бук, брусок 50×30); 2 — болт М6; 3 — дверца нижнего отделения секретера; 4 — барашковая гайка М6; 5 — шайба; 6 — прокладка (резина sЗ)

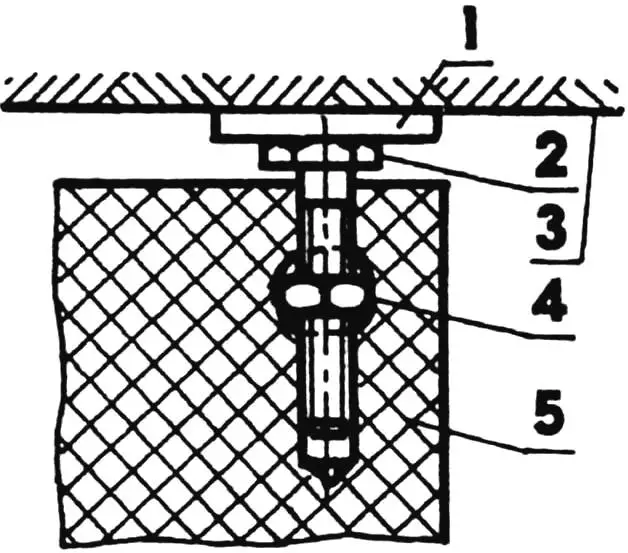

Домкрат для крепления секретера:
1 — прокладка (резина s3); 2 — болт М8 или М10; 3 — потолок; 4 — гайка; 5 — боковая панель

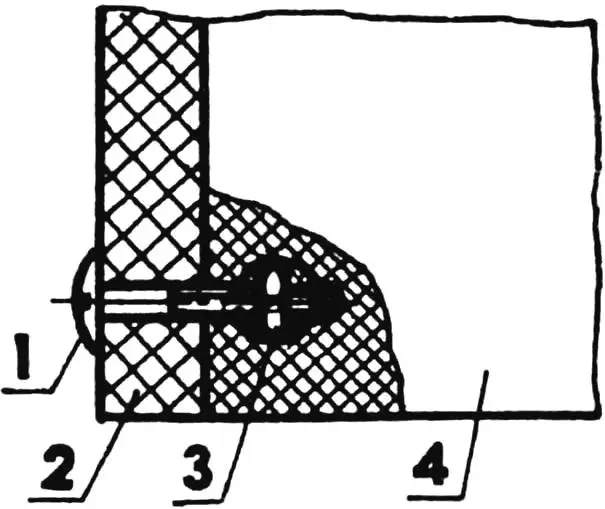

Типовой стыковочный узел:
1 — болт М6; 2 — боковая панель; 3 — гайка М6; 4 — полка или поперечина

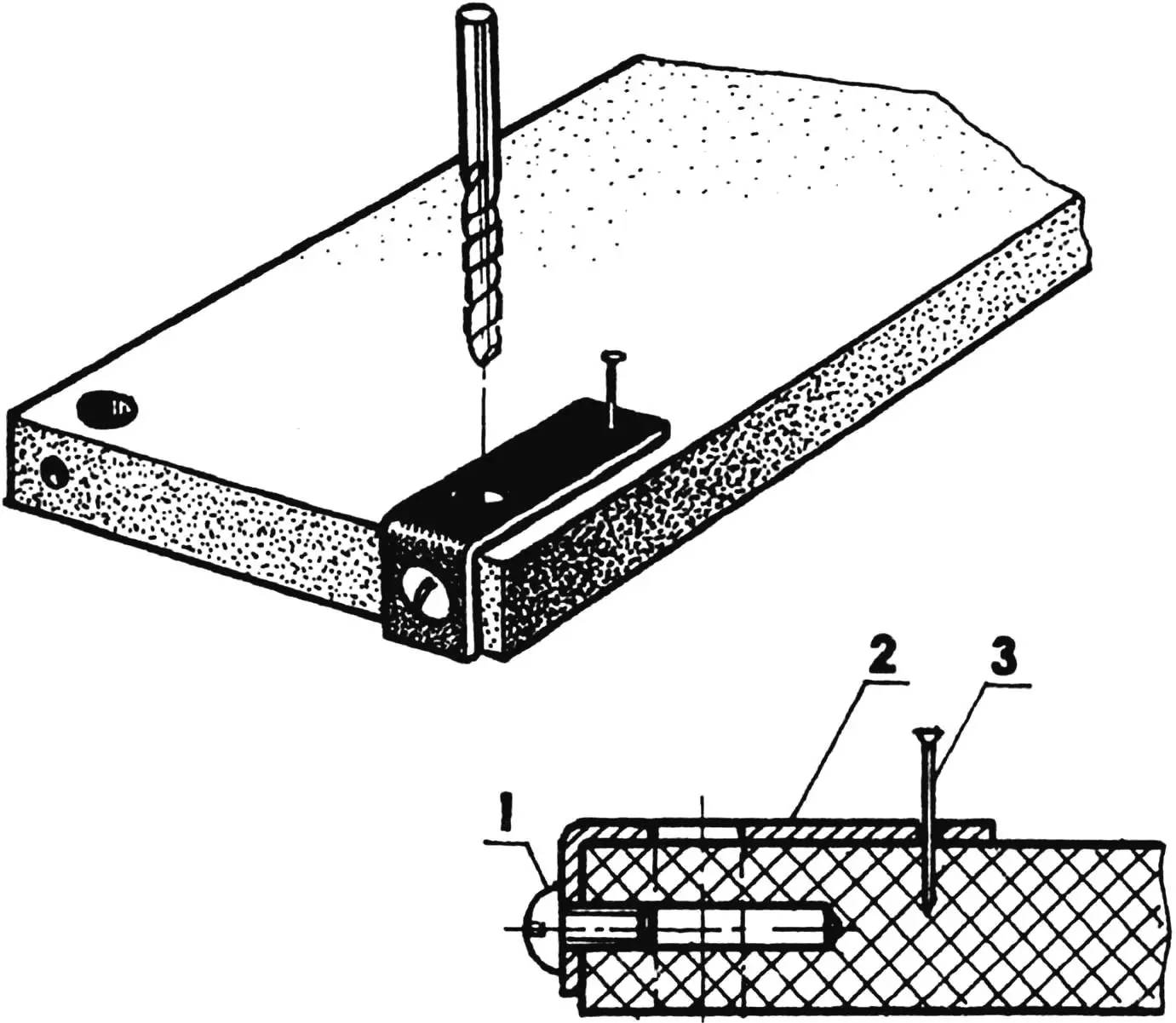

Кондуктор для сверления отверстий диаметром 9,5 мм в полках и поперечинах:
1 — направляющий винт; 2 — кондуктор (сталь, полоса 20×2); 3 — гвоздь-фиксатор
Для начала размечается одна боковая панель — на ней под стыковочные болты изображаются оси всех отверстий. Желательно, чтобы расстояние между отверстиями было одинаковым: в этом случае можно будет воспользоваться несложным кондуктором, который позволит легко совмещать оси соответствующих отверстий на боковинах, полках и поперечинах.
Далее обе боковые панели сжимаются струбцинами и в них через кондуктор последовательно сверлятся все отверстия под стыковочные болты.
Сам же кондуктор собирается из двух реек в виде своеобразной рейсшины. По оси отверстий наносится риска, которая при установке кондуктора на панель совмещается с риской на панели. Кондуктор фиксируется на деталях парой небольших гвоздей.
