ЗАРЯДНОЕ УСТРОЙСТВО

ЗАРЯДНОЕ УСТРОЙСТВО

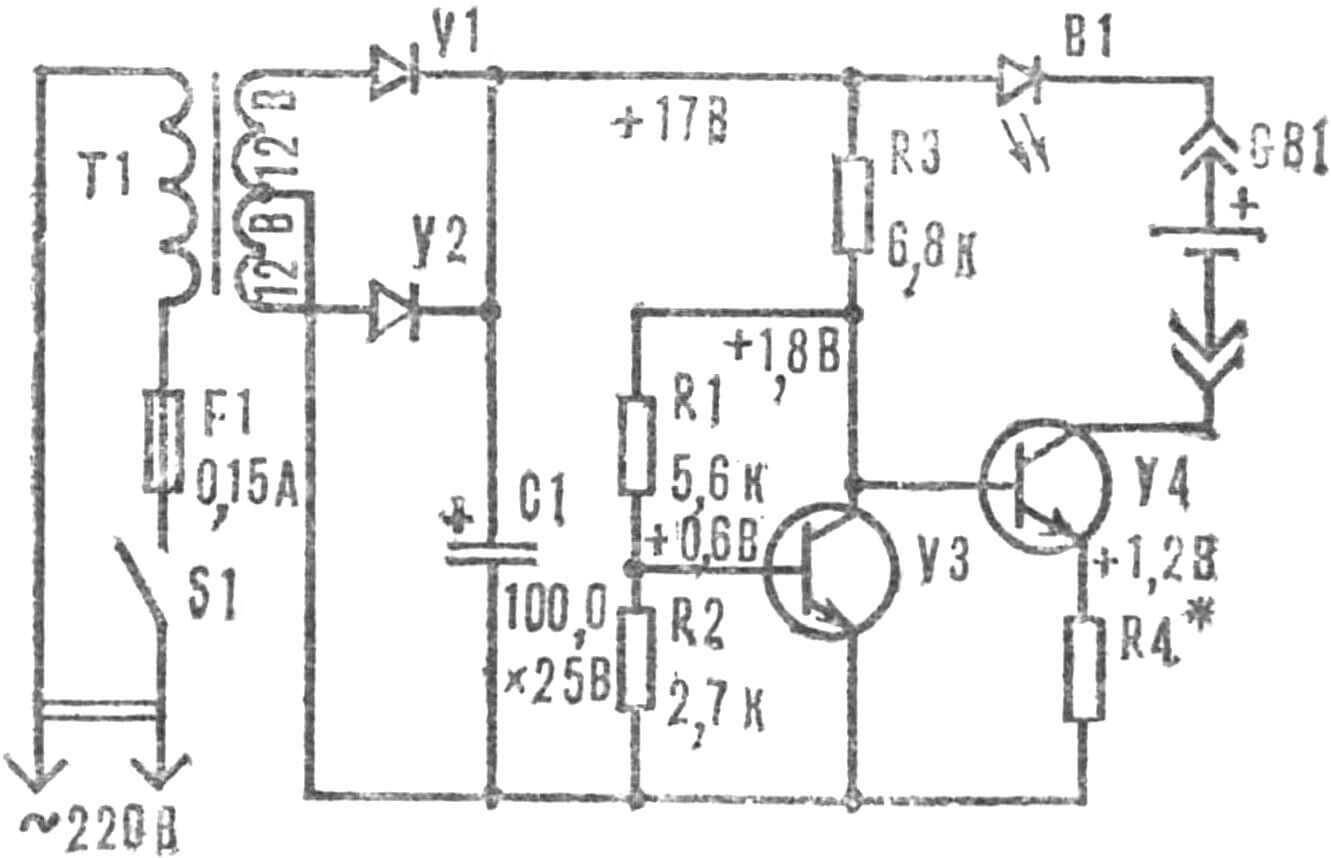

Малогабаритные герметичные никелькадмиевые аккумуляторы, такие, как Д-0,06, Д-0,1, Д-0,25, применяемые для питания транзисторной аппаратуры, должны заряжаться в течение 10—12 ч током строго определенной силы. Вот почему зарядное устройство для них должно быть высокостабильным. Схему такого устройства предлагает английский журнал «Radio Electronics Constructor». Оно состоит из выпрямителя (V1, V2, С1), стабилизатора тока (V3, V4) и индикатора зарядного тока на светодиоде В1. Изменяя сопротивление резистора R4, устанавливают ток заряда аккумулятора. Например, для зарядного тока 12 мА сопротивление R4 составляет 100 Ом, а для тока 15 мА — 80 Ом.

В устройстве можно применить диоды Д226, транзисторы КТ315 с любым буквенным индексом, светодиод АЛ102Б или АЛ102В.
