ТУМБЛЕР-ПРЕДОХРАНИТЕЛЬ

ТУМБЛЕР-ПРЕДОХРАНИТЕЛЬ

Двухполюсным переключателям ТП1, ТПЗ и др. типа «тумблер», нередко применяемым радиолюбителями для коммутации электропитания, можно добавить и функции предохранителей. Для этого достаточно впаять перемычки из неизолированного медного провода между средней и неиспользуемой парой контактов. А чтобы при срабатывании исключить разлет возможных раскаленных брызг металла и обеспечить визуальный контроль, на перемычки следует надеть (см. рис.) отрезки полихлорвиниловых трубок. В случае перегорания предохранителей эти трубки, вобрав в себя капли расплава, попросту выпадут.

ТУМБЛЕР-ПРЕДОХРАНИТЕЛЬ

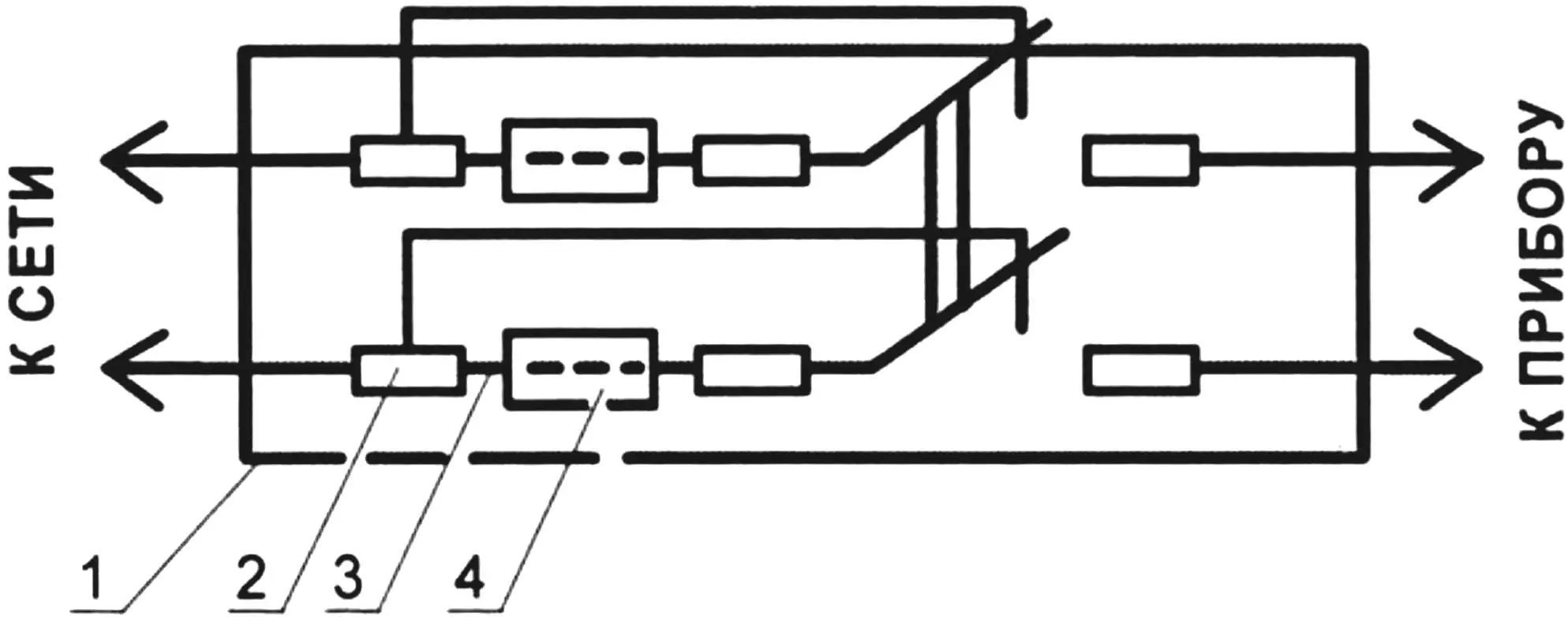

Схема доработки переключателя: 1 — корпус тумблера, 2 — вывод контакта (6 шт.), 3 — перемычка плавкая (из медного провода, 2 шт.), 4 — коллектор расплава — сигнализатор (отрезок трубки ПХВ, 2 шт.).

Диаметр медного провода (без изоляции), которым выполнены плавкие перемычки, выбирается в зависимости от тока срабатывания тумблера-предохранителя. В частности, для 0,5А это будет 0,03 мм. И, соответственно: 1А — 0,06 мм; 2А — 0,1 мм; 3А — 0,13 мм; 4А —0,15 мм; 5А — 0,17 мм.

Н. ФЕДОТОВ
