Под нижней полкой по бокам установлены два опорных бруска, аналогичных стяжкам. Они играют тройную роль: дублируют стяжки для большей прочности конструкции; подпирают полку в качестве ребер жесткости; наконец, являются своеобразными лонжеронами для установки колес.

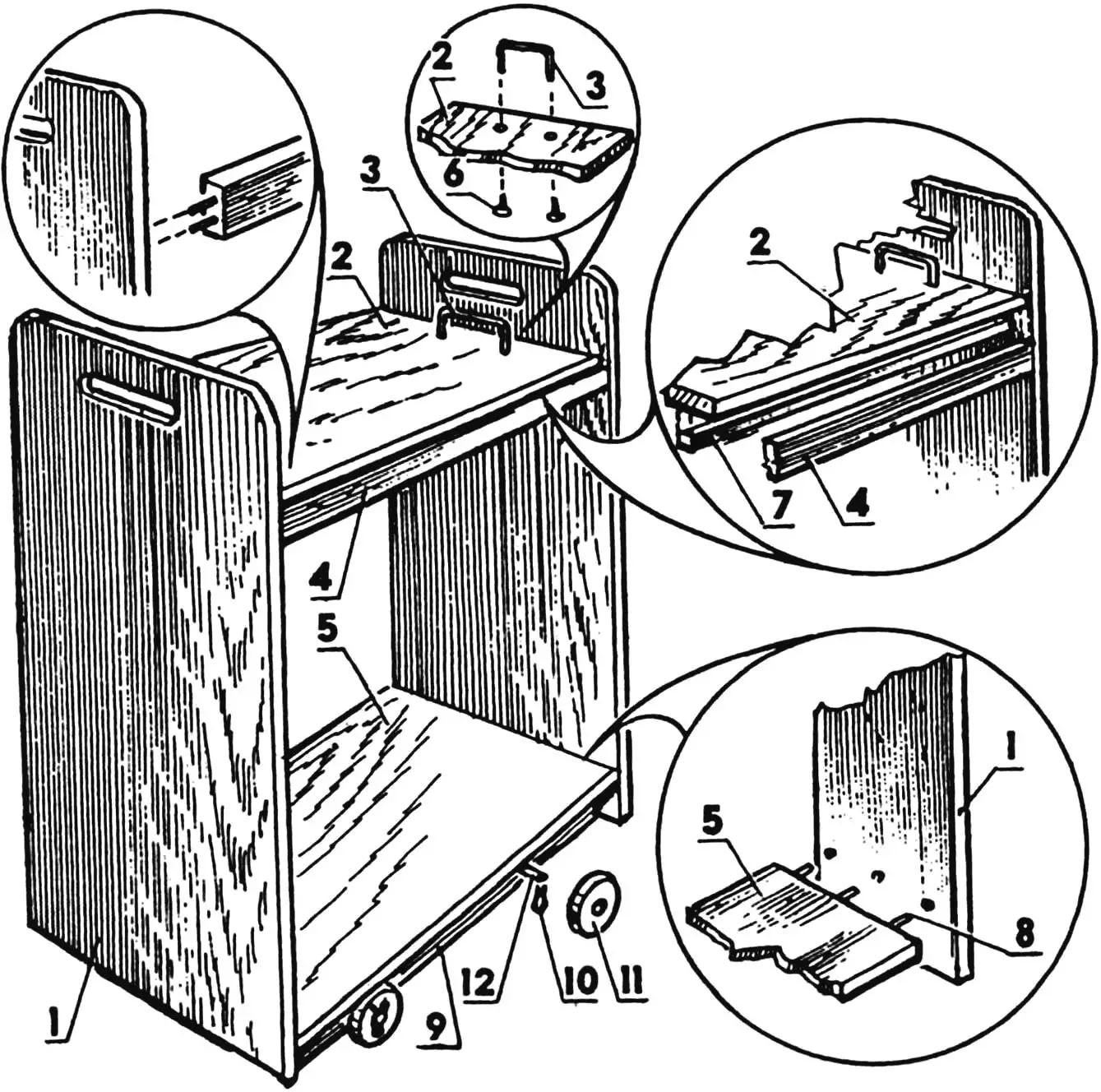

Мобильный сервировочный столик:
1 — боковые панели-стойки (600×390, s20); 2— панель-поднос (480×390, s20); 3 — ручка подноса (2 шт.); 4 — стяжка (брус 50×20, L485, 2 шт.); 5 — панель-полка (485×390, s20); 6 — винт крепления ручки подноса (4 шт.); 7 — ограничитель подноса (рейка 20×20, L480,2 шт.); 8 — шип-нагель; 9 — опорный брусок (брус 50×20, L485,2 шт.); 10 — шплинт; 11 — колесо; 12 — ось
Все деревянные детали могут быть напилены из мебельного щита или древесностружечной плиты. Варианты их соединения могут быть любыми: с помощью вставных круглых шипов, гвоздей, шурупов с клеем (столярным, ПВА) или комбинации этих вариантов с креплением мебельными металлическими уголками.
В заготовках стоек вверху сверлятся и расширяются горизонтальные отверстия, служащие ручками; спиливаются углы, а ребра затем закругляются рубанком или напильником с крупной насечкой. Подобным же образом из деревянных заготовок можно изготовить колеса, а лучше использовать металлические или пластмассовые от детских игрушек или хозяйственных тележек. Устанавливать оси нужно с таким расчетом, чтобы при движении тележка не царапала пол и не задевала лежащие на нем ковры или дорожки.
Наиболее эффектный вид отделки такого сервировочного столика — окраска яркими эмалевыми красками после предварительной тщательной обработки поверхностей наждачной бумагой.
