Сьогодні ми надаємо сторінки нашої популярної рубрики «Мала механізація» керівнику гуртка К. І. Круглікову. Він розповідає про два оригінальні пристрої для поливу садових і городніх рослин.
Досвідчені городники поливають грядки на своїх садових і присадибних ділянках лише теплою, відстояною водою. Для цього вони зранку наповнюють розставлені по ділянці бочки, а витрачають воду ввечері або через кілька днів. Носити її, звісно, доводиться відрами чи лійками; праця важка, малопродуктивна.
Можна, звісно, розмістити ємності з водою, скажімо, на даху сараю або на спеціальній вишці. Але, по-перше, висоти не вистачає для отримання такого ж напору, як із водопроводу, по-друге, і двохсотлітрової бочки замало навіть для поливу городу середніх розмірів. Конструкції, що пропонуються в цьому номері, позбавлені перелічених недоліків.

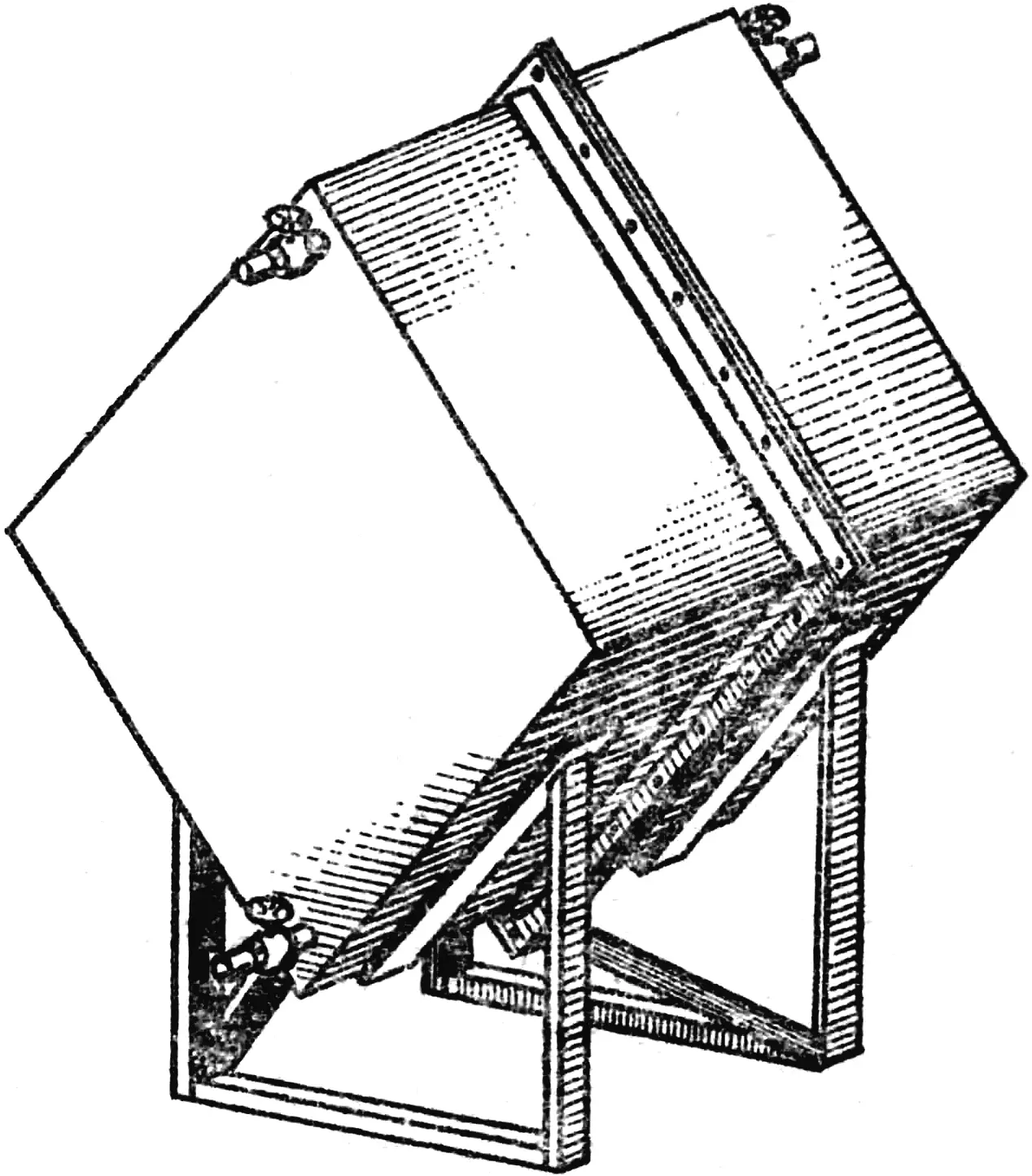

Перша являє собою куб зі стороною 1000 мм, зварений із листової сталі товщиною 2 мм. У принципі, форма ємності може бути будь-якою: циліндричною, прямокутною, сферичною. Кубічну обрано лише тому, що вона найтехнологічніша.

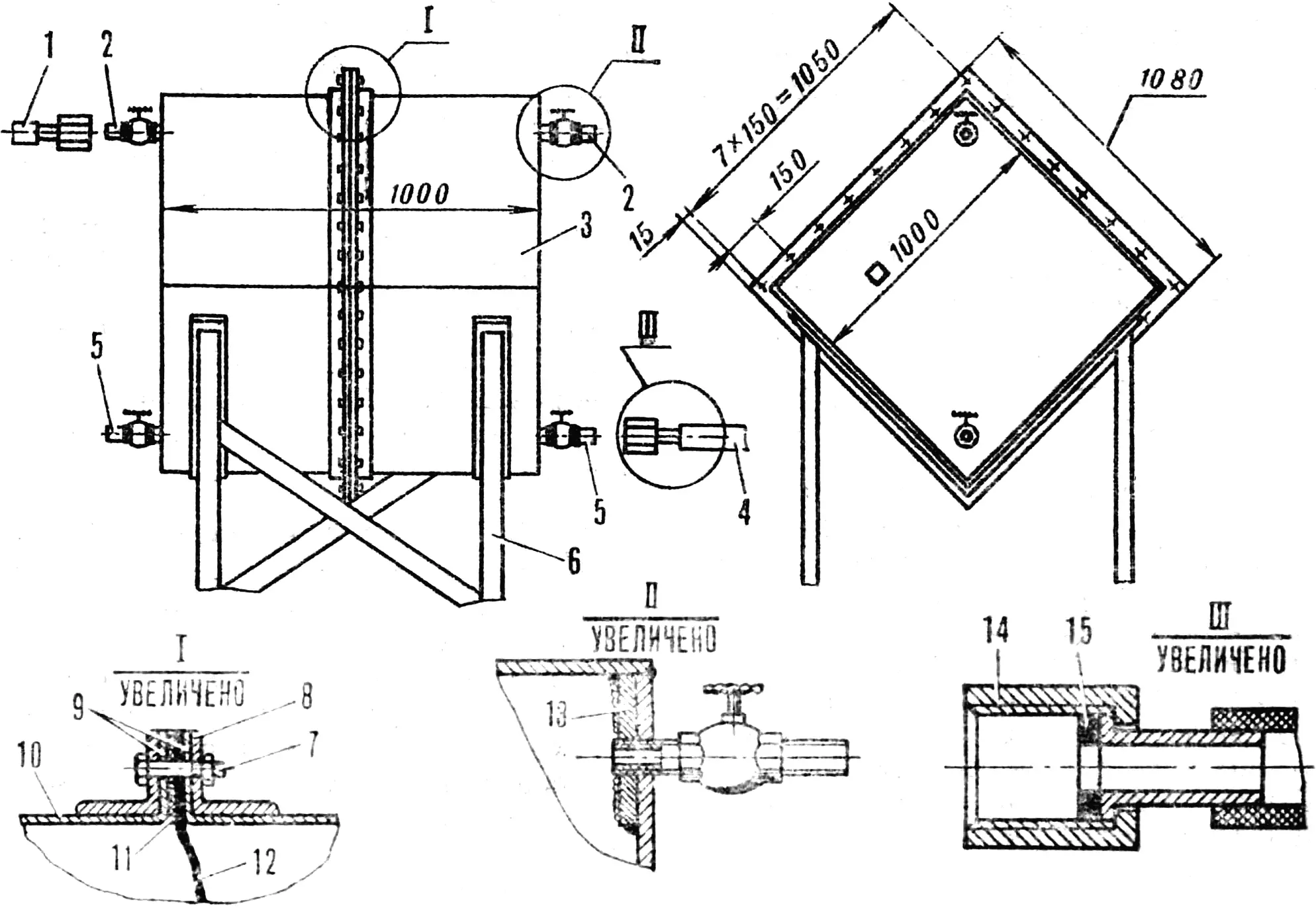

1 — поливний шланг, 2 — зливні штуцери, 3 — бак, 4 — напірний шланг, 5 — напірні штуцери, 6 — підставка, 7 — болт М10, 8 — кутник 40X40 мм, 9 — відбортовки стикового фланця, 10 — стінка бака, 11 — герметизуюча прокладка, 12 — мішок-мембрана, 13 — посилююча косинка, 14 — рухома муфта, 15 — прокладка.
Ємність складається з двох «шкаралуп», стягнутих болтами М10. Стовикові фланці зроблені у вигляді відбортовок, посилених кутником 40X40 мм. Між ними зажаті герметизуюча гумова прокладка та краї мембрани — мішка з прогумованої тканини, що повторює з невеликим припуском обводи однієї з половин бака.
У торцеві стінки бака приварено чотири штуцери. На них накручено вентилі, у які, у свою чергу, ввернуто штуци з різьбою 3/4″. На нижні навертають шланги, що подають воду з водопроводу, на верхні — поливні.
Куб розташований на підставці з металевого кутника. Зовні він пофарбований у чорний колір, щоб вода швидше нагрівалася на сонці. Процес нагрівання можна прискорити, скориставшись так званим парниковим ефектом, — помістити куб під легкий дерев’яний каркас, обтягнутий поліетиленовою плівкою. Шар повітря між плівкою та баком добре зберігає тепло нагріваної металевої стінки.
Робочий процес протікає так. Один із нижніх штуцерів, наприклад, лівий, з’єднується з водопроводом або насосом. Холодна вода починає надходити в ліву половину бака, тисне на мішок-мембрану й витісняє теплу через правий верхній штуцер на полив. При наступному поливі — усе навпаки: напірний шланг навертають на правий нижній штуцер, а зливний — на лівий верхній. Зігріта за добу вода знову витрачається, свіжа — наповнює бак.
«М-К» 7’86, К. КРУГЛІКОВ
