ВЕЗДЕХОД СТРОЯТ МАЛЬЧИШКИ

01.09.2016
ВЕЗДЕХОД СТРОЯТ МАЛЬЧИШКИТри года назад к нам в лабораторию конструирования малогабаритной техники КЮТ Новосибирского академгородка пришел восьмиклассник Женя Степаненко. Он принес с собой модель гусеничного вездехода, которую сделал дома. Вызывали уважение тщательность выполнения работы, пропорциональность частей вездехода, выдумка при изготовлении деталей. Чувствовалось, что юный конструктор делал свою модель с большой любовью н старанием. Миниатюрный вездеход имел два электромоторчика, питаемых от батарейки для карманного фонаря, и мог выполнять несколько команд: двигаться вперед-назад, поворачиваться в разные стороны, мигать габаритными огнями. А еще Женя тогда сказал, что всю жизнь мечтал построить настоящий большой вездеход, и попросил, чтобы его записали в кружок.

Работа в кружке началась с того, что Женя завел толстую тетрадь, куда заносил свои эскизы: технические рисунки, наброски разных машин, среди которых вдруг появлялся то самолет, то пистолет...

Но однажды, придя наконец к определенному решению, Женя приступил к изготовлению вездехода. Вскоре привел в кружок друга, Андрея Налимова, и ребята стали работать вдвоем.

Не все в конструкции некоторых деталей стало ясно сразу. Например, рама. Форма выявилась четко. А подвеска? Какая лучше, прогрессивнее? Где узнать? В книгах, журналах. Про танк, например, было прочитано все, что удалось найти в научно-технической библиотеке.

Остановились на торсионном варианте, как на Т-34. Подобрали готовые подвески от мотоколяски С3А Но достаточна ли жесткость этих торсионов для будущего вездехода? Пришлось снова призвать на помощь специальные книги, и в первую очередь «Детали машин». Сделали проверочный расчет. Он показал, что торсионы от С3А достаточно жестки. (Забегая вперед, заметим, что ошиблись ребята ненамного: пришлось лишь ставить дополнительные пружинные амортизаторы на передние и задние торсионы.)

Какой взять двигатель? Хотелось, конечно, помощнее: вездеход же. Решили использовать двигатель от мотоцикла М-62 «Урал», так как других в то время в лаборатории не было. Но тут множество вопросов: как расположить его на раме, чтобы удобно было обслуживать и в случае поломки ремонтировать? Как передать крутящий момент на движитель? А охлаждение? Надо ведь принудительное! И опять книги. Двигатель изучен досконально, разобран и собран своими руками.

Какие-то детали использовали готовые, а многие пришлось делать самим. И ребята удивительно быстро освоили станки: точили, фрезеровали, сверлили. Сначала руководитель прихватывал детали электросваркой, а там и ребята, сначала ради интереса, попробовали, потом и варить научились сами.

Дальше — движитель. Ясно, что только гусеницы. А где их взять? Готовых-то подходящих нет. Попалась транспортерная лента от какой-то сельхозмашины. На первый случай решили использовать ее, потому что сделать самим другую тогда было не под силу.

...Шел второй год увлекательных поисков н упорной работы. Новые узлы ставили новые вопросы. Гусеница — ведь это не только лента. Надо еще разные катки, ведущие звездочки, как-то передать крутящий момент от двигателя на гусеницы. Или бортовые передачи. Попытались приспособить сцепление от двигателя Иж — оказалось сложно и явно ненадежно. Решили отказаться от бортовых передач и использовать дифференциал от той же мотоколяски. Рассудили так: стоит при движении затормозить одну гусеницу, другая благодаря дифференциалу будет перемещаться вдвое быстрее, и вездеход сможет маневрировать. Кроме того, дифференциал от С3А позволит машине двигаться задним ходом. И опять работа: надо точить катки. Их много, десять штук. Спасибо шефам — согласились помочь, но потребовали рабочие чертежи. Пришлось всерьез заняться черчением.

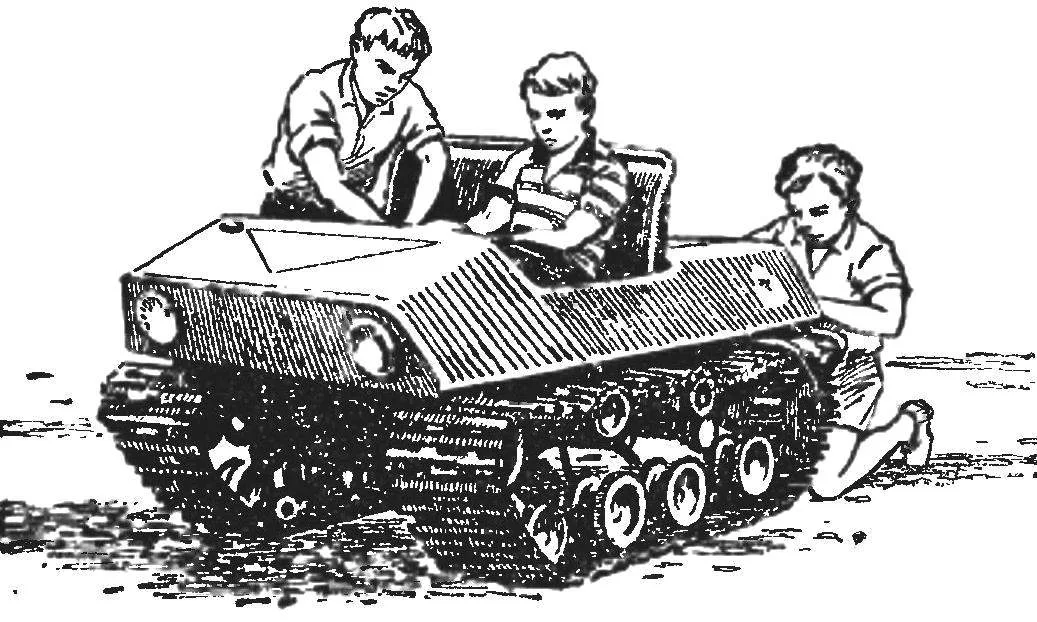

И вот упорный двухлетний труд завершен; вездеход приобрел законченные очертания. Но первые же испытания показали явную ошибку в передаточном числе от двигателя на гусеницы: вездеход дернулся резвее мотоцикла и заглох. О движении на третьей и тем более на четвертой передачах не могло быть и речи — нужно все переделывать.

Начались летние каникулы. А к началу нового учебного года ребята пришли с готовым решением: надо ставить промежуточный понижающий редуктор в трансмиссии и всерьез заняться гусеницами. Работа по доводке машины заняла еще год.

И вот вездеход уже демонстрируется на областном слете-конкурсе «Юные техники — сельскому хозяйству» и отмечен дипломом 1-й степени. Старший научный сотрудник сельхозинститута, выступая на слете, отметил большую практическую полезность таких машин и выразил надежду, что со временем ребята «доведут» его до серийного образца.

Женя заканчивал школу, и надо было решать, куда идти учиться. Очевидно, не случайно он сделал такой выбор: Московское высшее техническое училище имени Н. Э. Баумана, факультет машиностроения, где есть кафедра, занимающаяся гусеничными движителями.

А Андрей перешел в десятый класс. Теперь уже он привел с собой помощника, и снова продолжалась работа. К этому времени проект новой гусеницы был готов: тщательно продумана технология ее изготовления, подобраны материалы. Изготовленные полностью своими руками гусеницы вышли облегченные, бесшумные, прочные. Опять испытания, и долгожданная радость творчества — все в порядке!

Вот и Андрей заканчивает десятый класс. Вопрос о будущем вообще не стоит — конечно же, в Бауманское, к Женьке!

А что же с вездеходом? Показывать его на очередных выставках? А может быть, расширить его возможности: например, оснастить бульдозерным ножом, гидравликой для управления? Но это уже задача следующего поколения юных конструкторов.

Конечно, с точки зрения инженерной, конструкция вездехода далека от совершенства. Но важен сам подход ребят к созданию машины: огромная увлеченность, трудолюбие и настойчивость в достижении поставленной цели. Все это в конечном итоге помогло им выбрать будущую профессию.

Я уверен, закончив вуз, Женя и Андрей станут хорошими инженерами.

В. ТАМБОВЦЕВ, руководитель лаборатории
конструирования малогабаритной техники
КЮТ СО АН СССР, г. Новосибирск
