ВЕЯЛКА-СОРТИРОВЩИК

ВЕЯЛКА-СОРТИРОВЩИК

Экспериментальная веялка-сортировщик предназначена для селекционной работы. Корпус веялки сделан из сосновых брусьев, к которым крепятся боковые фанерные стенки. Брусья собираются в шпунт в полдерева. Приемный ковш снабжен заслонкой, перемещением которой регулируется подача зерна.

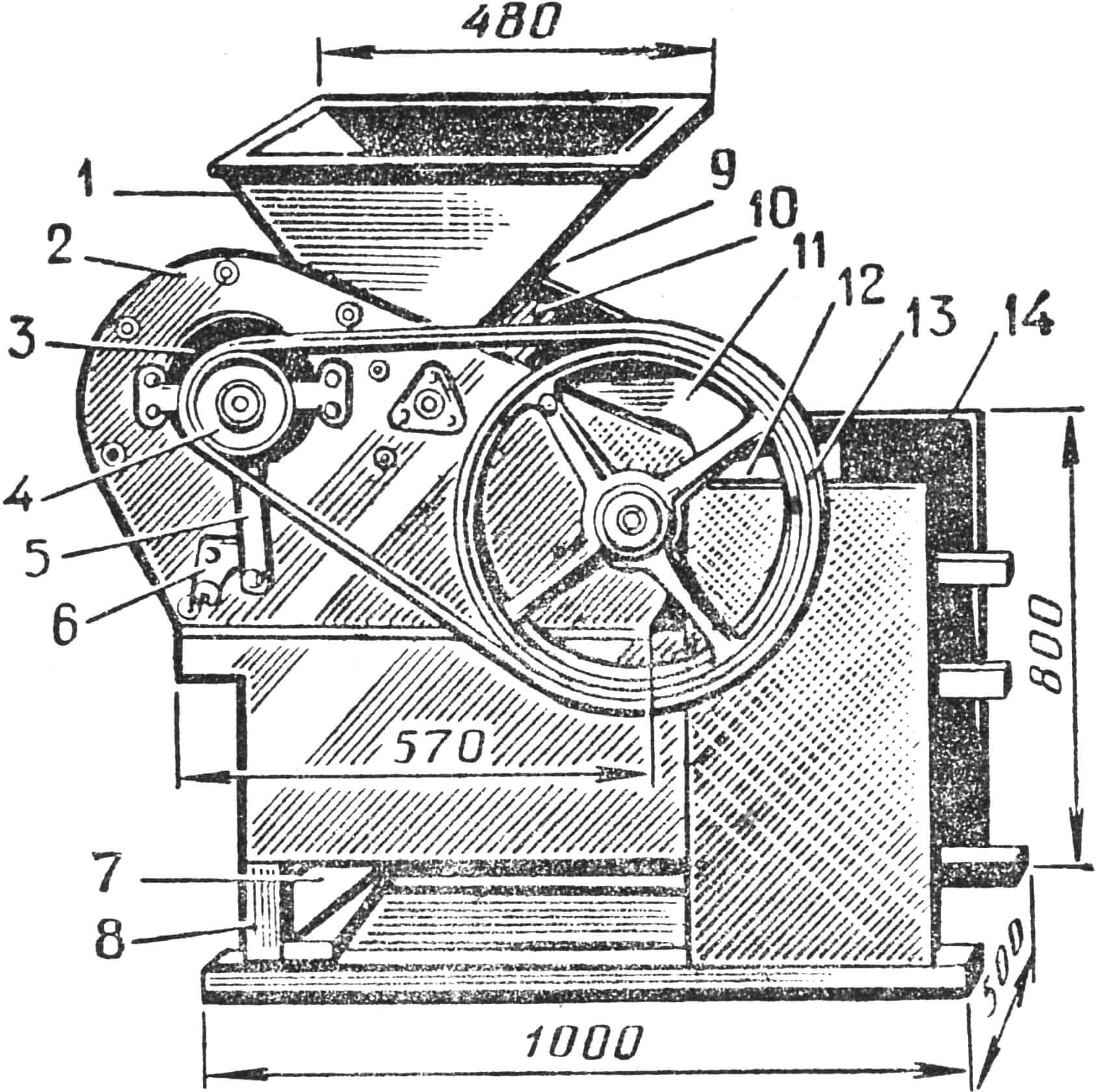

Общий вид и детали веялки-сортировщика:
1 — приемный ковш, 2 — спускной желоб, 3 — лопасти вентилятора, 4 — ведомый шкив, 5 — рычаг, 6 — кривошип, 7 — нижнее решето, 8 — брус корпуса, 9 — подвески стана, 10 — питающий валик, 11 — кожух, 12 — верхнее решето, 13 — ведущее колесо, 14 — спускной желоб.

Верхний и нижний решетные станы выполнены заодно и присоединены к корпусу четырьмя шарнирными подвесками. Решетный стан приводится в поперечное колебательное движение вентиляторным валом. На его конце находится кривошипный диск, который рычагом передает колебательное движение стану. Вентилятор снабжен железным кожухом с прутковыми распорками, предохраняющими кожух от прогибания. Лопасти вентилятора укреплены на железных спицах, установленных на валу в ступицах. Диаметр приводного шкива 400 мм.

Веялка-сортировщик приводится в движение вручную.

Работает машина следующим образом.

Зерно засыпается в приемный ковш, из которого питающим валиком подается на решето верхнего решетного стана. Здесь оно продувается восходящим наклонным потоком воздуха, подаваемого четырехлопастным вентилятором. При этом отсеиваются легкие примеси, выходящие через спускной желоб. Тут же скапливаются необмолоченные колоски и камешки. Очищенное зерно попадает на сортировочное решето нижнего решетного стана и разделяется по величине.

Малогабаритная веялка-сортировщик, как показали испытания, обеспечивает хороший отсев примесей и четкую калибровку зерна.
