Годен — не годен

Годен — не годен

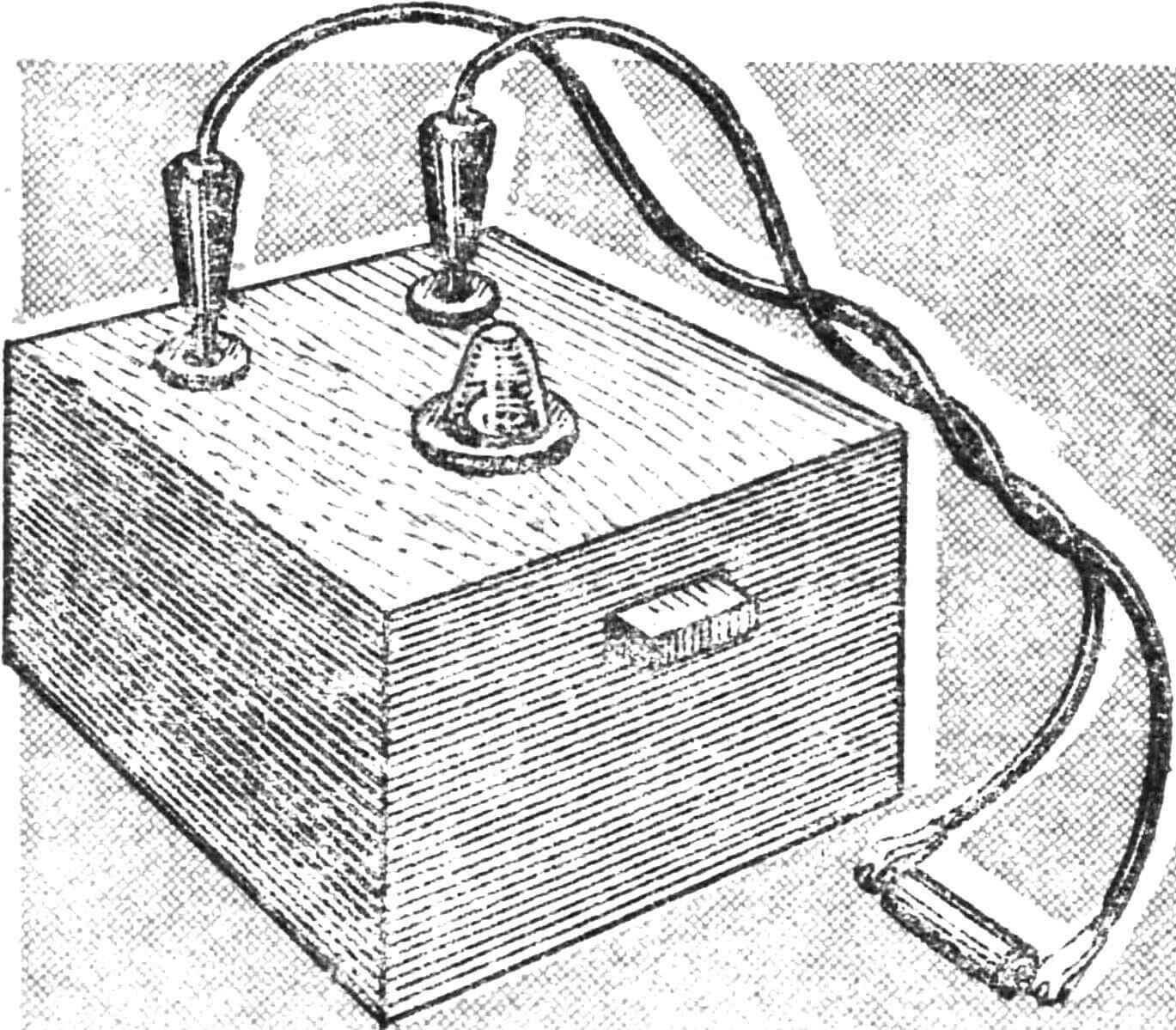

После длительного хранения параметры электролитических конденсаторов нередко изменяются: уменьшается емкость, возникают значительные утечки, а некоторые из них даже выходят из строя. Для отбраковки «электролитов» служит простой прибор (см. рисунок), выполненный на двух транзисторах разного типа проводимости.

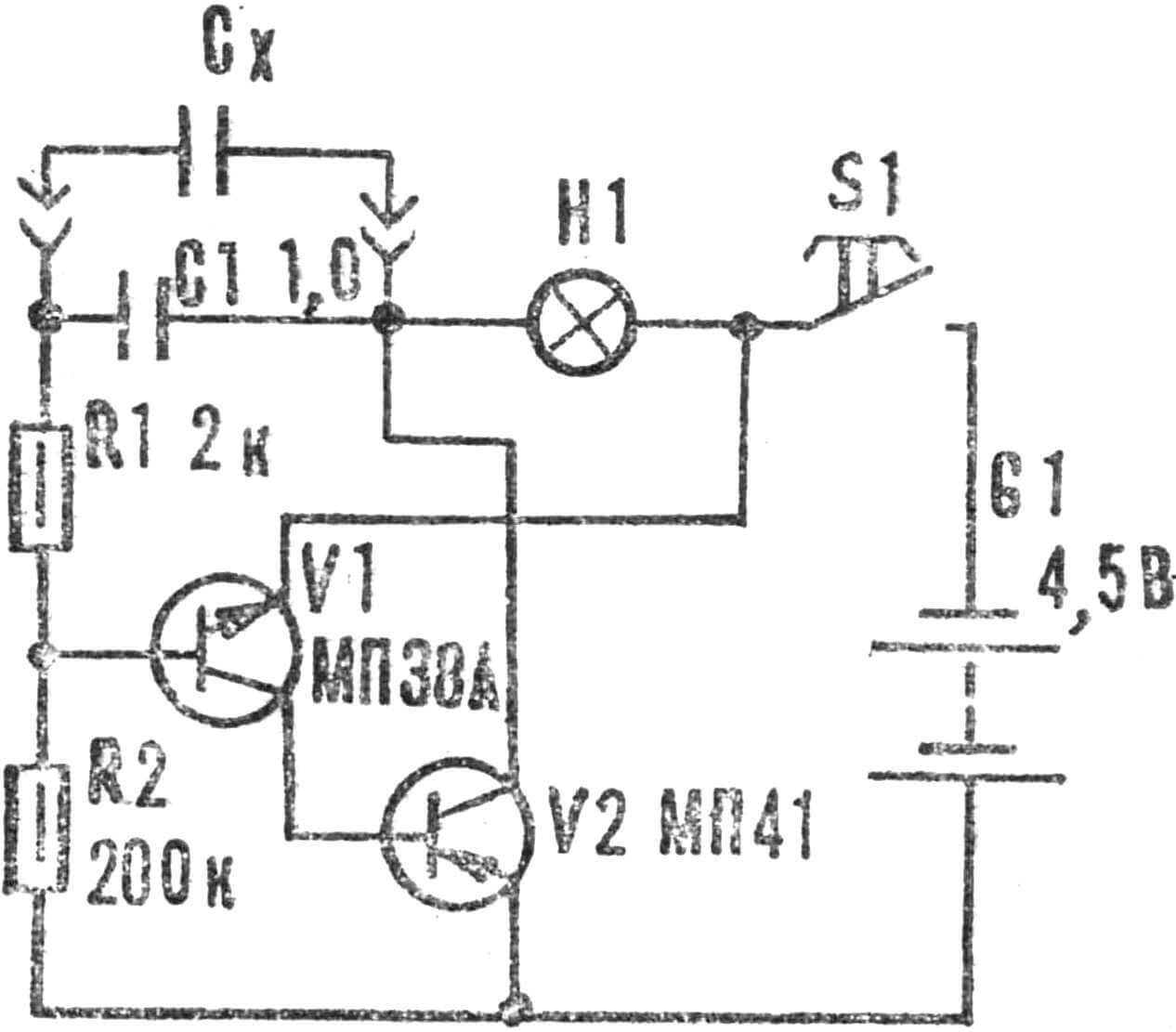

Устройство представляет собой генератор сигналов с частотой около 10 Гц. В коллекторную цепь транзистора V2 (см. схему) включена сигнальная лампа Н1, расположенная вместе с кнопкой S1 сверху пластмассового корпуса. Испытуемый конденсатор подсоединяют к зажимам типа «Крокодил». Перед началом измерений проверяют работоспособность прибора нажатием на кнопку S1 — вспыхивает сигнальная лампа Н1. При подключении конденсатора с большой утечкой или пробитого она светится постоянно. Снижение частоты вспышек лампы свидетельствует об исправности конденсатора. По их частоте ориентировочно судят и о емкости проверяемой детали.

Годен — не годен

В приборе использованы следующие детали: Н1 — лампа накаливания ЛК-1 2,5 Вх0,15 A, S1 — кнопка КН-1 или КМ-1-1, С1 — конденсатор МБМ, R1, R2 — постоянные резисторы МЛТ-0,5. Питается устройство от батареи 3336Л.

С. БРОКАРОВ
