Компактный увлажнитель воздуха

Компактный увлажнитель воздуха

Скоро лето, а это жара за окном, кондиционер гудит на полную, а воздух в офисе или квартире всё равно ощущается, как в пустыне Сахара. Всё потому, что кондиционеры сушат воздух не хуже зимнего отопления. Глаза устают, нос заложен, кожа сохнет — знакомо? Вот и я столкнулся с этой проблемой. Увлажнитель https://www.foxtrot.com.ua/ru/shop/uvlagniteli_vozduha.html бы не помешал, но куда его поставить в моём крошечном офисе, размером с кладовку? Большие модели туда просто не влезают, а маленькие — либо слабые, либо стоят как самолёт. Поэтому я решил сделать свой мини-увлажнитель воздуха своими руками. Получилось просто, дешево и, главное, эффективно! Хотите так же? Сейчас всё расскажу.

Что нам понадобится?

Для начала соберём всё необходимое. Не переживайте, большинство вещей можно найти дома или купить в ближайшем магазине техники и стройматериалов.

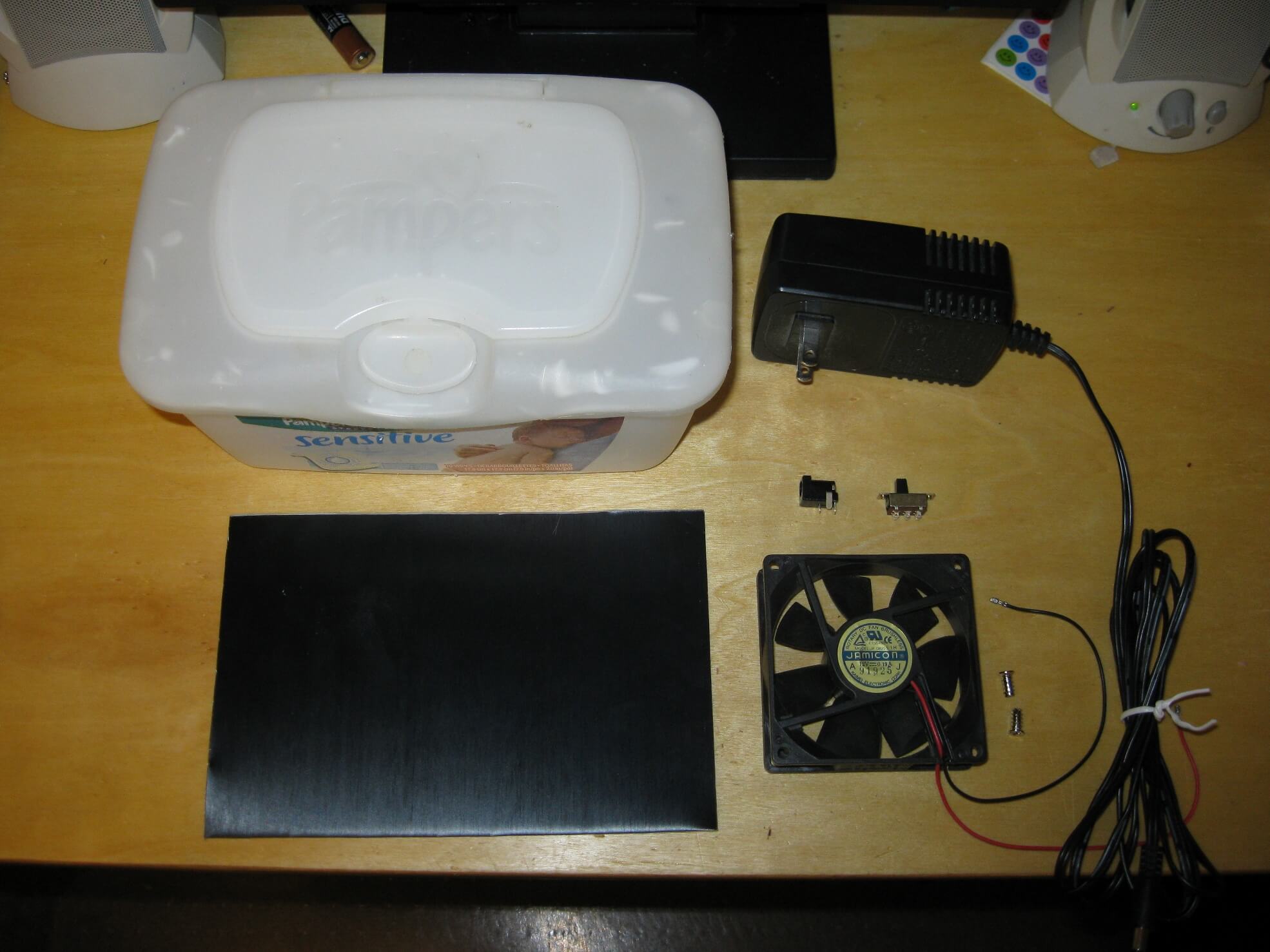

Материалы:

Материалы

  • Пустая коробка от детских влажных салфеток
  • Кусок алюминия размером примерно 19×13 см
  • Бутылка воды (около 600 мл)
  • Вентилятор от компьютера 80 мм с крепёжными винтами
  • Переключатель (подойдёт любой)
  • Блок питания 9V AC/DC
  • Разъём, подходящий к блоку питания
  • Фильтр для увлажнителя
  • Немного провода (примерно 15 см)

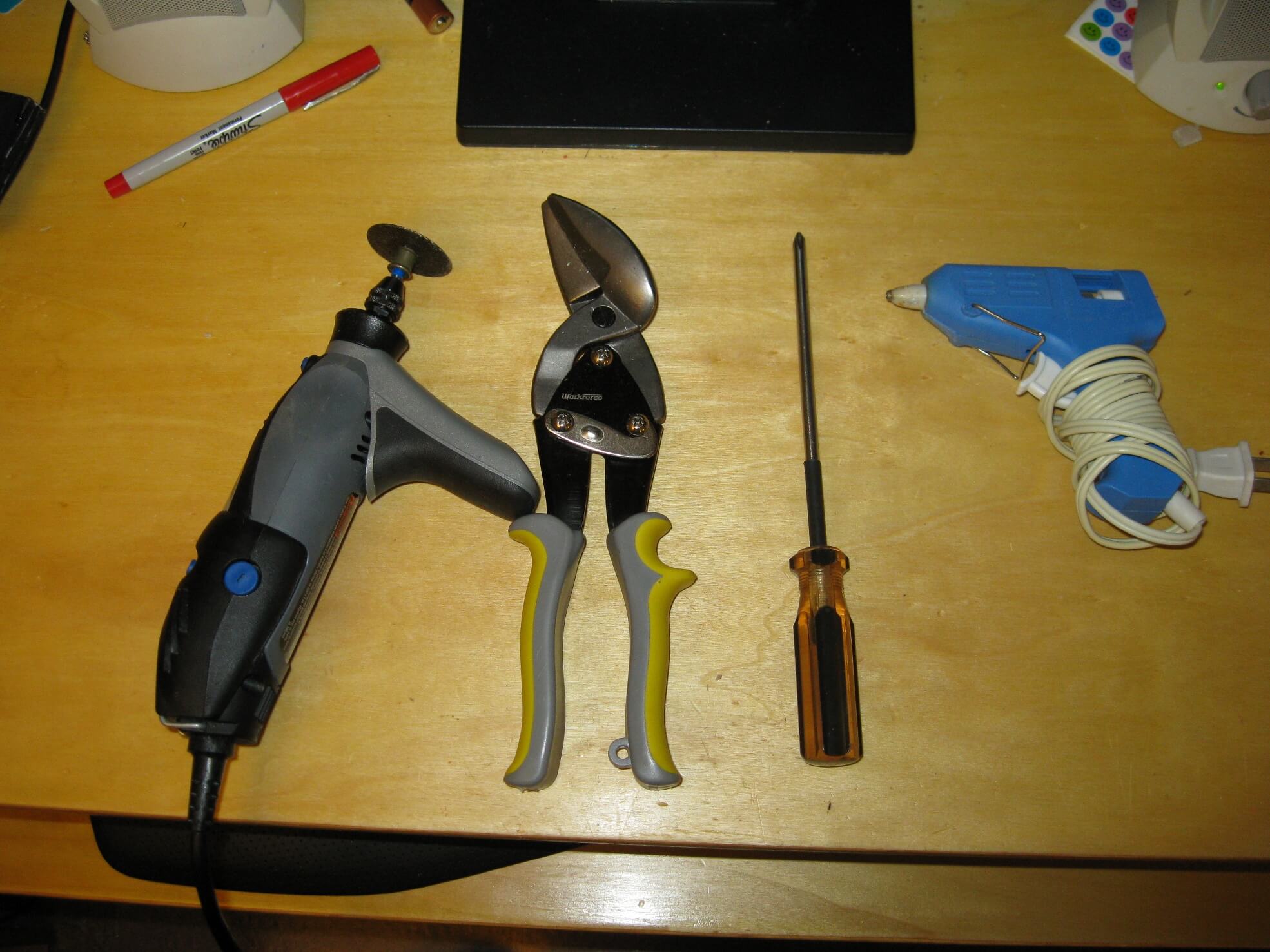

Инструменты:

Инструменты

  • Дремель с отрезным диском
  • Шуруповёрт
  • Сверла 6 мм и 4 мм
  • Напильники для мелкой работы
  • Ножницы по металлу
  • Клеевой пистолет
  • Отвёртка с крестообразной головкой
  • Паяльник
  • Обычные ножницы

Шаг 1: Подготовка контейнера

Подготовка контейнера

В качестве корпуса я взял обычную коробку от влажных салфеток. У неё округлая верхушка — не самое удобное место для монтажа, но мы сохраним крышку, чтобы легко добираться внутрь и менять фильтр. Берём дремель и вырезаем прямоугольник 16×11,5 см сверху. Обязательно оставьте 6 мм по задней стороне — это поможет сохранить крышку на месте.

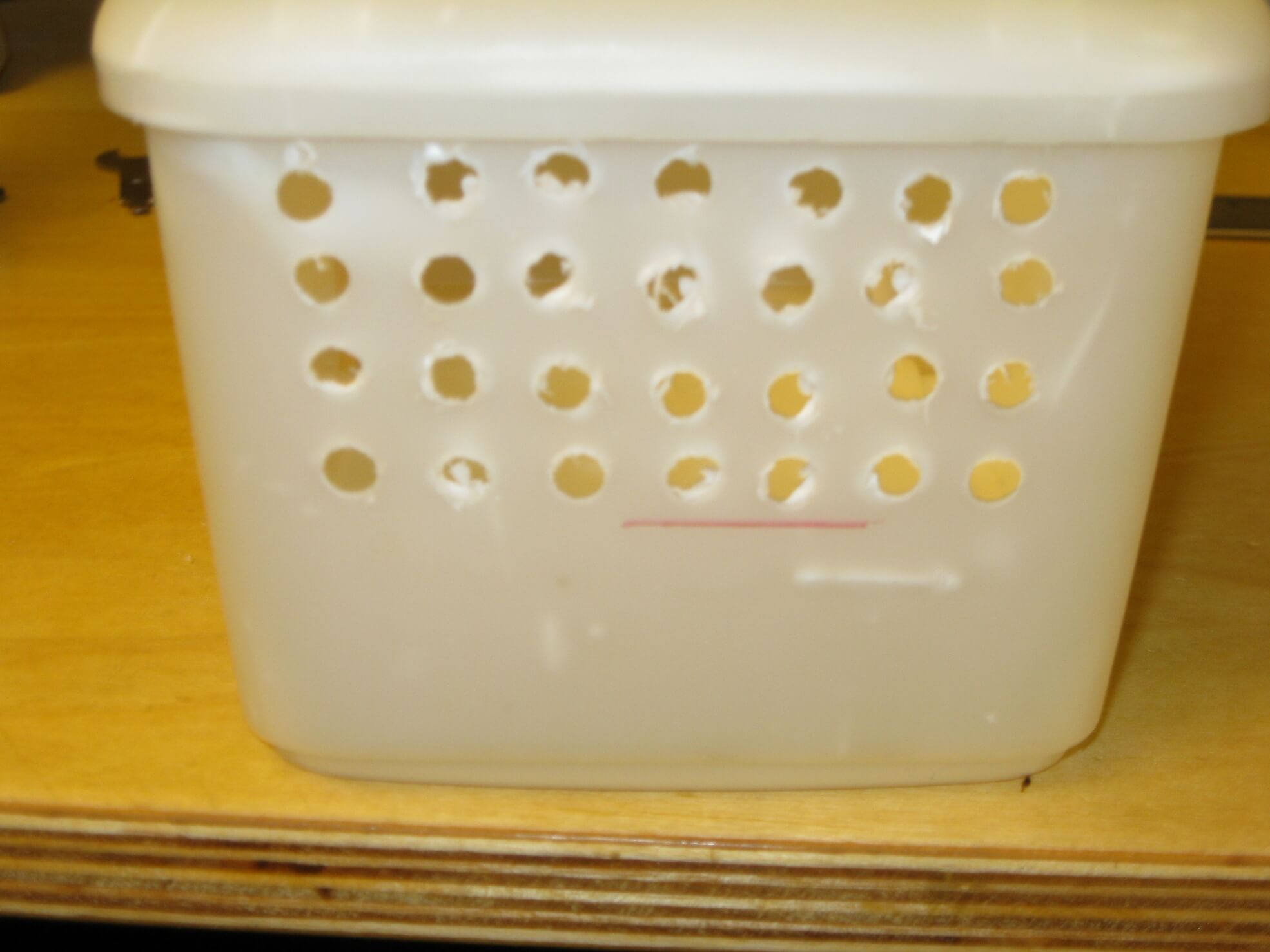

Затем спереди делаем два маленьких надреза — туда встанет верхняя пластина. По боковой стенке с левой стороны сверлим вентиляционные отверстия — 4 ряда по 7 отверстий в каждом. Чем больше — тем лучше будет циркуляция воздуха. Не забудьте обработать края напильником, чтобы не порезаться.

Шаг 2: Монтаж верхней панели

Монтаж верхней панели

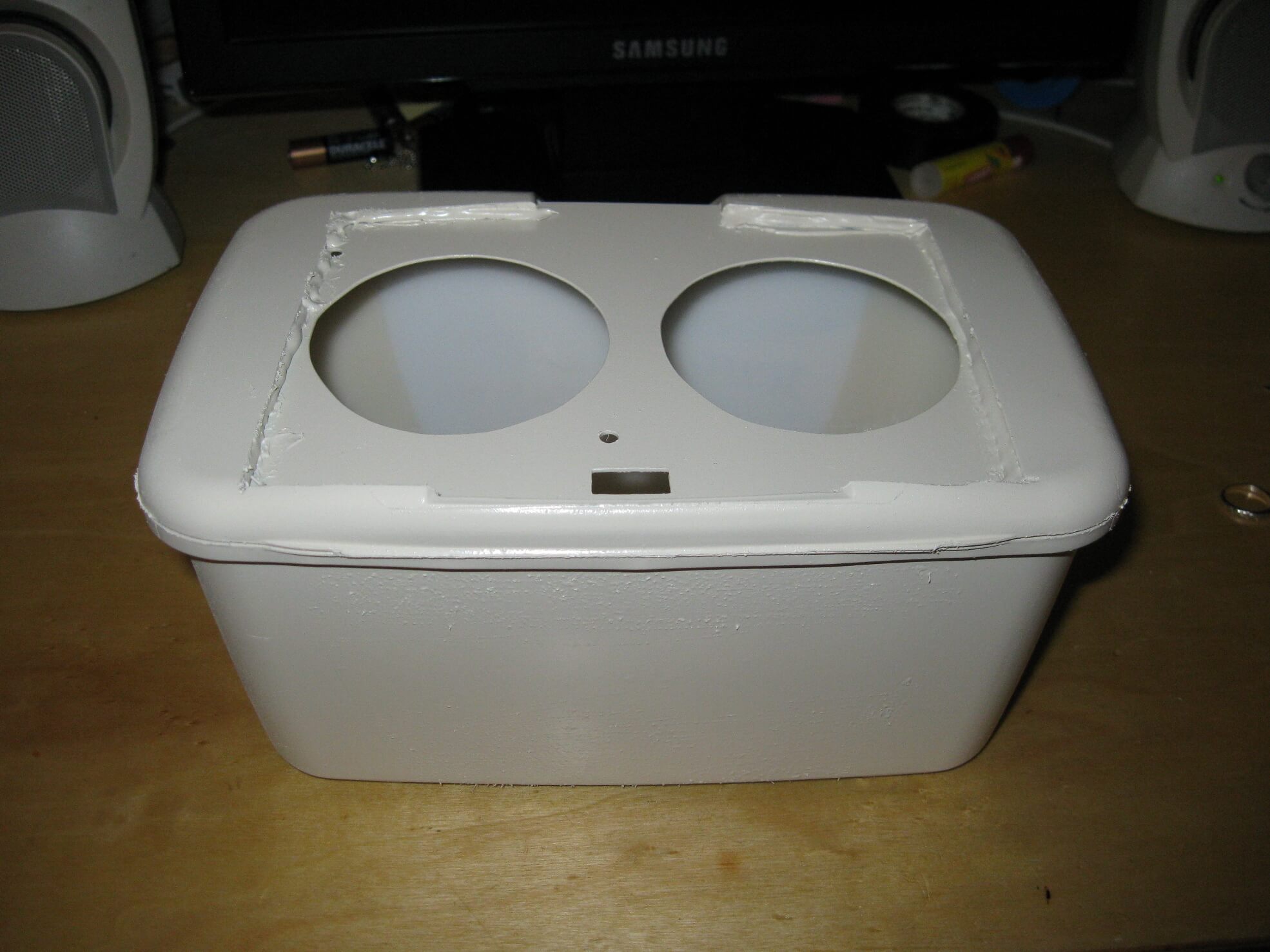

Теперь берём алюминиевую пластину и размечаем места под отверстия. Нам нужны два круглых отверстия диаметром 7 см — одно под вентилятор, другое под бутылку. Располагаем их на расстоянии 2 см от краёв, чтобы между ними осталось около 1,5 см. Также отметьте место под переключатель питания.

Режем аккуратно по разметке, используя дремель и напильники. Не забываем обрабатывать края — особенно там, где будет вставляться бутылка. Чем плотнее она сядет, тем лучше герметичность. Отверстия под вентилятор сверлим по диагонали, используя сверло 4 мм. Края панели закругляем ножницами по металлу.

Панель устанавливаем в вырез в крышке, закрепляем горячим клеем. Не заклеивайте переднюю щель — туда будет вставляться разъём питания. На этом этапе можно покрасить корпус в любимый цвет (не забудьте заклеить отверстия изнутри малярным скотчем).

Шаг 3: Подготовка бутылки

Подготовка бутылки

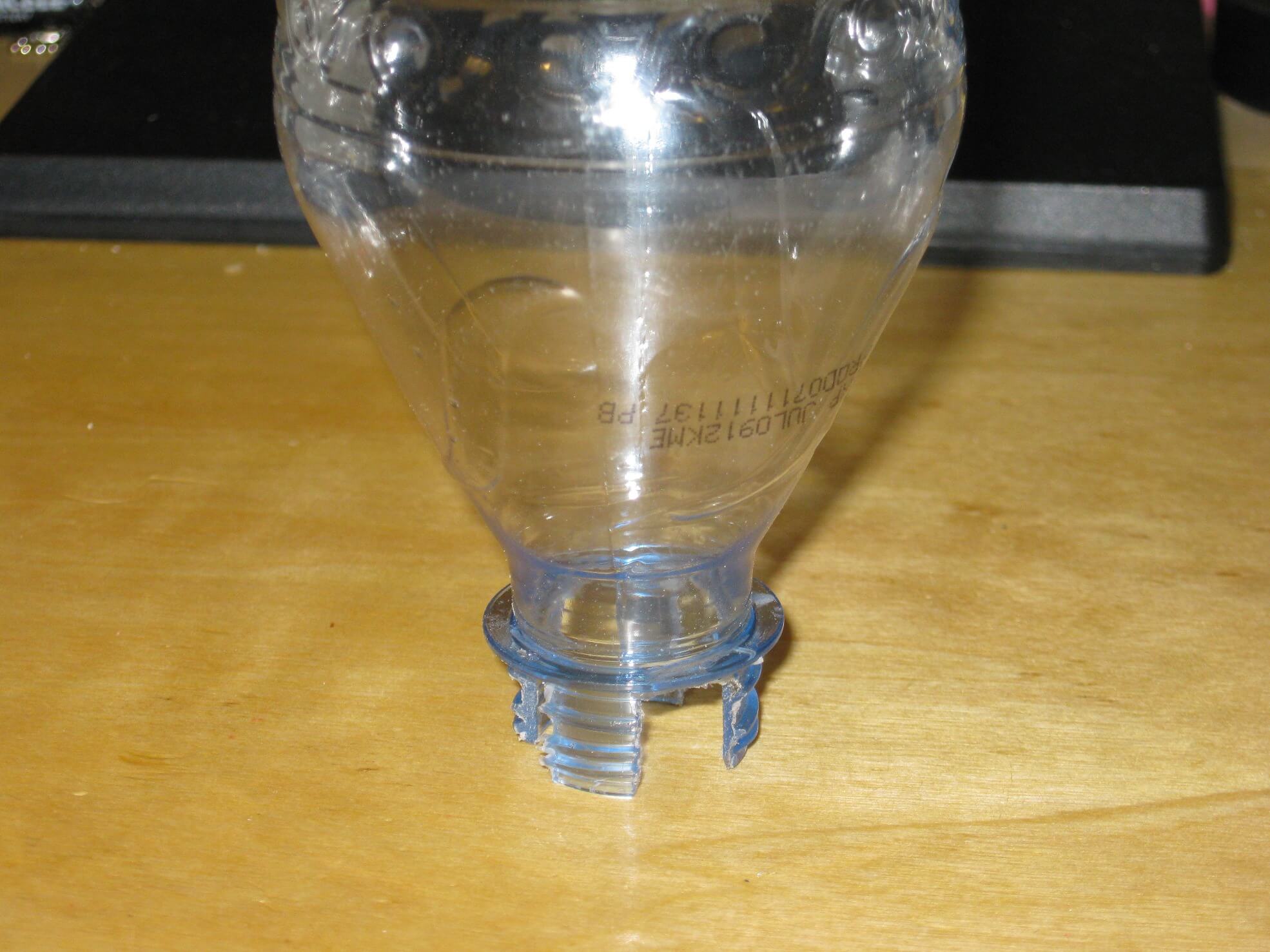

Здесь всё просто. Бутылка будет стоять дном вниз, поэтому её нужно немного доработать. Снимаем крышку и кольцо-уплотнитель. Дремелем вырезаем четыре отверстия по периметру горлышка — по 6 мм шириной и 12 мм глубиной. Это позволит воде вытекать в контейнер и смачивать фильтр.

Шаг 4: Подключение электроники

Подключение электроники

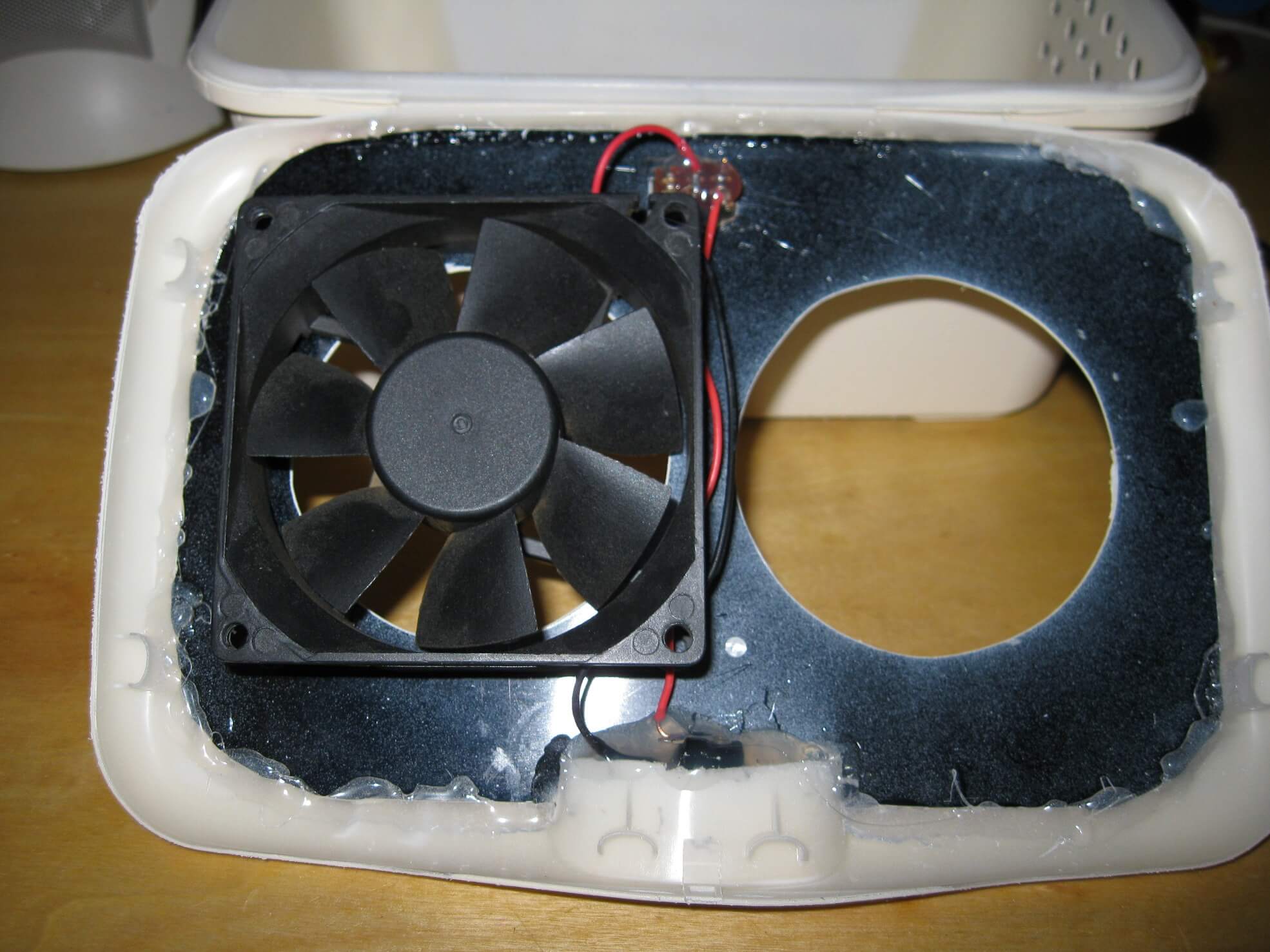

Вставляем переключатель в подготовленное отверстие, вентилятор прикручиваем снизу под панель. Провода соединяем по следующей схеме:

  • «Минус» вентилятора соединяем с «минусом» блока питания.
  • «Плюс» блока питания — к одной ножке переключателя.
  • «Плюс» вентилятора — ко второй ножке переключателя.
  • Все соединения паяем, фиксируем термоусадкой или клеем.

Разъём питания приклеиваем в соответствующее отверстие горячим клеем. При желании можно добавить индикаторный светодиод, но вентилятор сам по себе даст понять, что всё работает.

Шаг 5: Финальная сборка

Финальная сборка

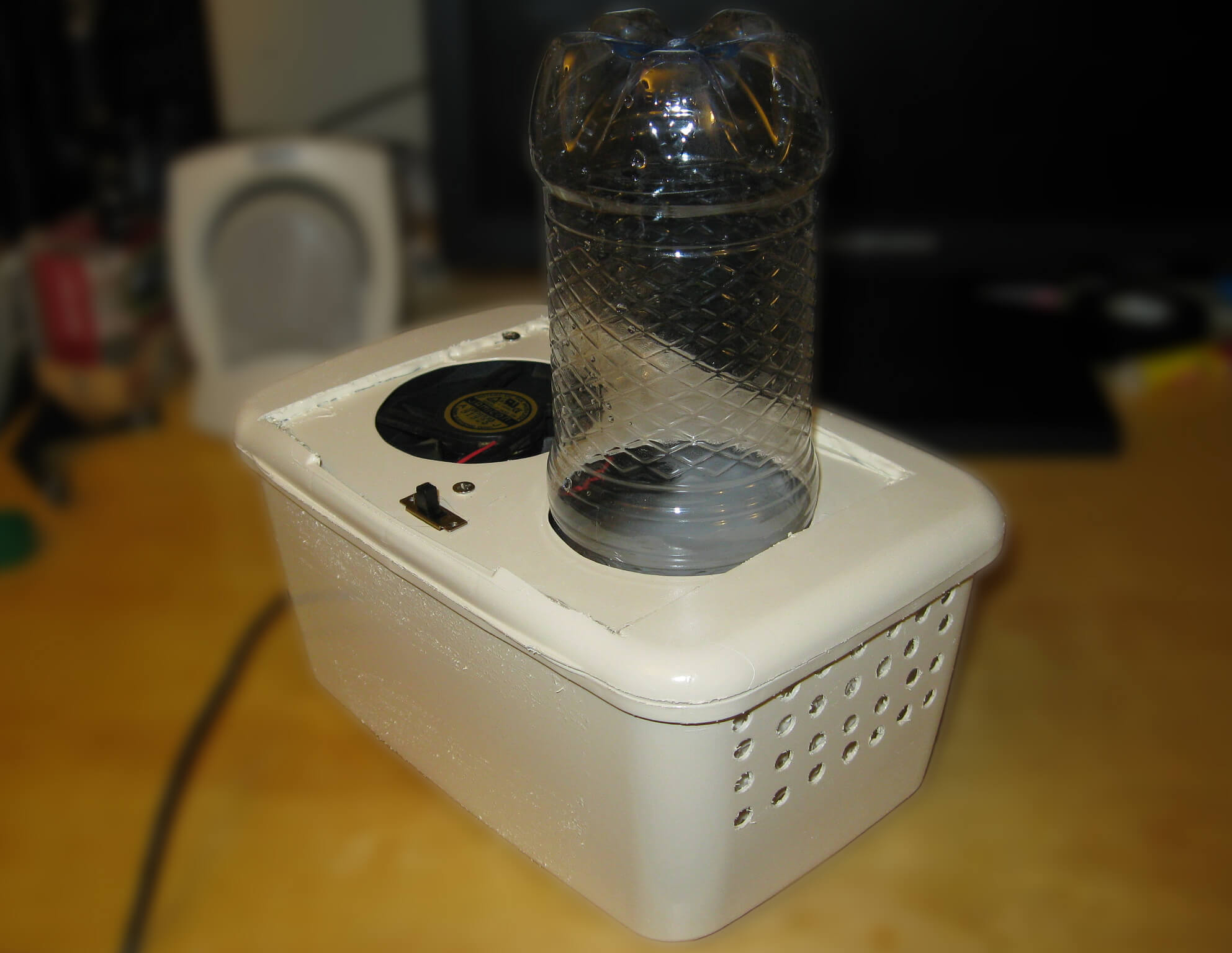

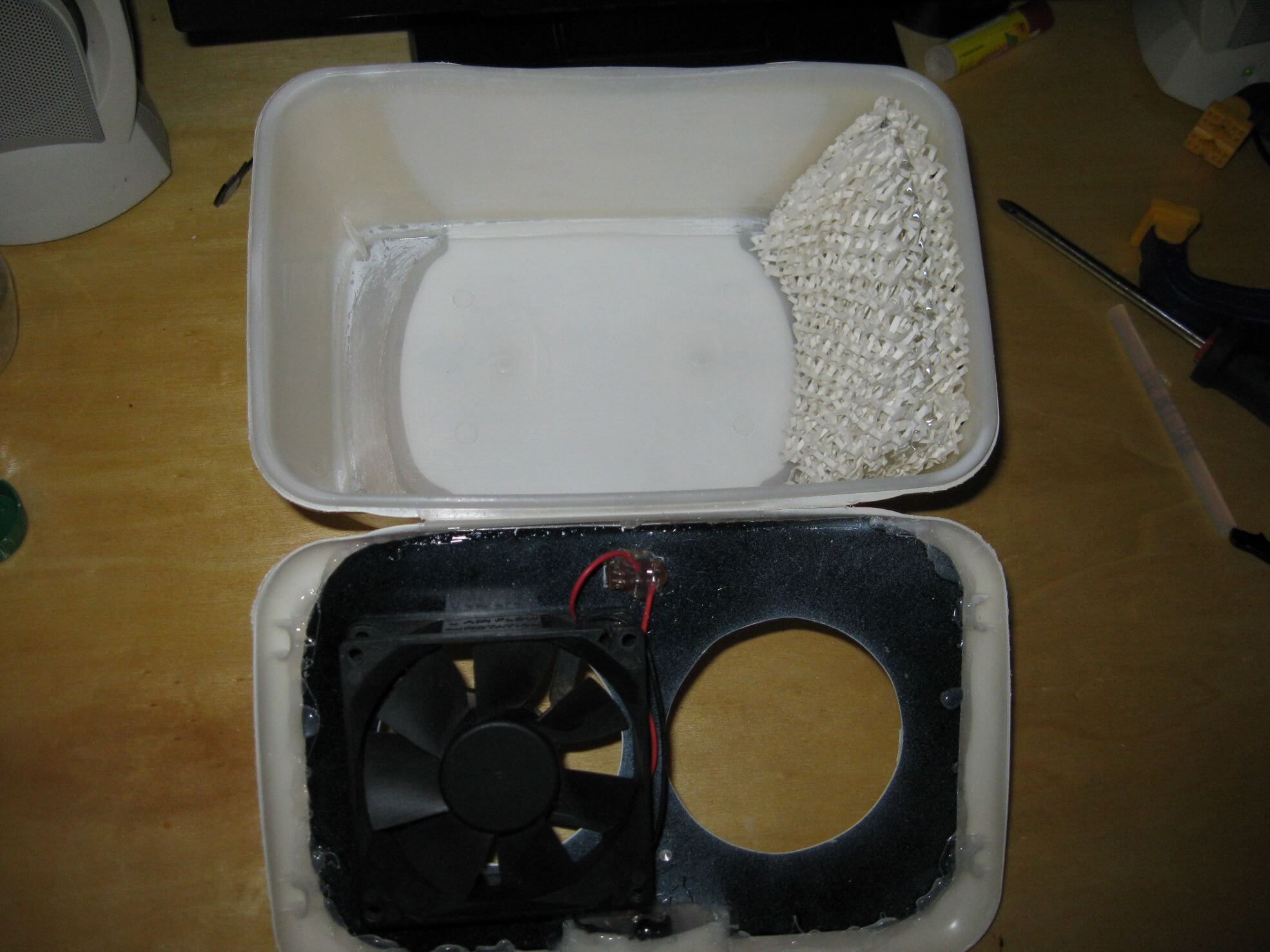

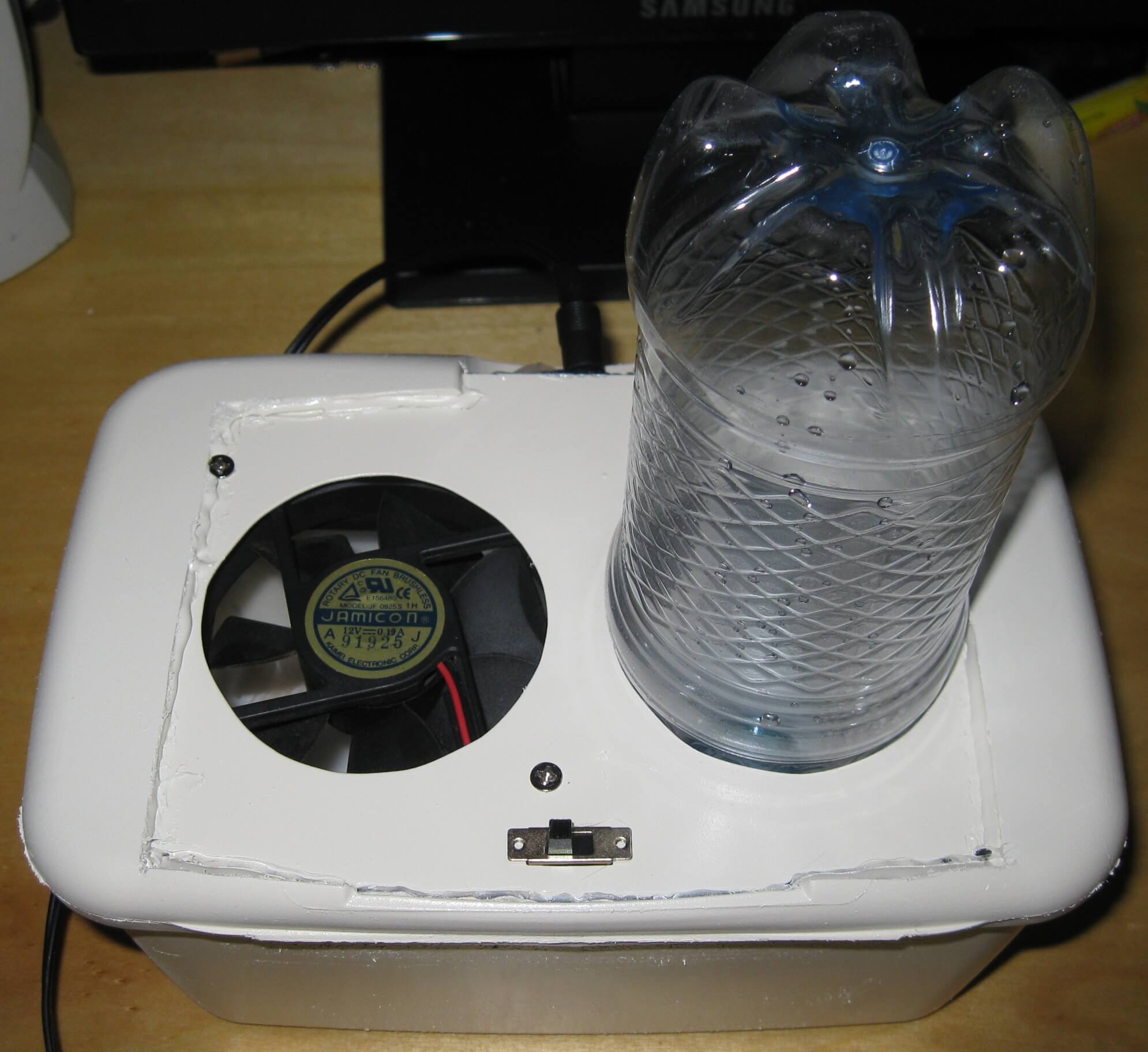

Вырезаем кусок фильтра размером 9×10 см, вставляем его внутрь, прижимаем бутылкой. Заливаем воду, переворачиваем бутылку вверх дном и вставляем в отверстие. Контейнер заполняется примерно на 0,5 см — этого достаточно, чтобы фильтр намок и начал испарять влагу.

Втыкаем адаптер в розетку, щёлкаем переключатель — и наслаждаемся увлажнённым воздухом!

Как это работает?

Как это работает?

Всё гениальное просто: вода скапливается на дне, фильтр её впитывает, а вентилятор прогоняет воздух через фильтр, насыщая его влагой. Получается комфортный влажный микроклимат, без лишнего шума и гигантских приборов.

Одна бутылка воды держится около 8-9 часов — почти полный рабочий день. Главное — менять фильтр раз в месяц, а после использования дать ему просохнуть, чтобы избежать появления плесени.

Такой мини-увлажнитель — просто спасение для маленьких офисов или квартир. Он не занимает кучу места, легко собирается из подручных материалов и отлично справляется со своей задачей. Иногда не нужно тратить тысячи на брендовые устройства, когда можно соорудить нечто крутое своими руками. Попробуйте — и вам больше не придётся страдать от сухого воздуха за рабочим столом!

Ф. ЛИСИЧКО, г. Киев
