ОСВЕЩЕНИЕМ УПРАВЛЯЕТ АВТОМАТ

Когда осветительные приборы и электроэнергия стоили дешево, вопрос о рачительном подходе при выборе освещения лестничных площадок всерьез ни перед кем не ставился. Но жизнь научила всех считать каждую копейку, поэтому убеждать в целесообразности использования автомата включения лестничного и коридорного освещения (АВЛКО) уже никого не нужно. Вопрос в другом: на какой из множества существующих разработок остановить свой выбор?

Наиболее перспективны, по моему мнению, простые (а не «напичканные» транзисторами, оптронами и микросхемами) АВЛКО, рассчитанные на эксплуатацию в условиях значительных колебаний температуры и влажности. Предлагаемая принципиальная электрическая схема такого автомата доступна даже новичку, так как содержит небольшое число радиодеталей и не требует особых навыков отладки.

Чувствительным элементом в этой схеме является недефицитный фоторезистор VR1 типа СФ2-5. Совместно с резисторами R1 и R3 он создает делитель напряжения, к которому через резистор R2 и стабилитрон VD2 подключен управляющий электрод тиристора VS1 типа КУ201 К.

Пока фоторезистор освещен, его сопротивление намного меньше суммарного сопротивления резисторов R1 и R3. Значит, и напряжение на конденсаторе С1 недостаточно для пробоя стабилитрона VD2. При этом тиристор VS1 заперт, а управляемая автоматом лампа EL1 погашена.

Когда же освещенность фоторезистора уменьшится, его сопротивление резко возрастет и станет соизмеримым с сопротивлением резисторов R1 и R3. Потенциал на верхней (по схеме) обкладке конденсатора C1 в начале каждого полупериода Uсети, приложенного к выпрямительному мосту, начнет возрастать до пробивания VD2. Стабилитрон откроется, по цепи управляющего электрода потечет ток разряда конденсатора С1, отперев тиристор VS1. Автомат перейдет во включенное состояние, в котором будет находиться до тех пор, пока затемнен фоторезистор VR1.

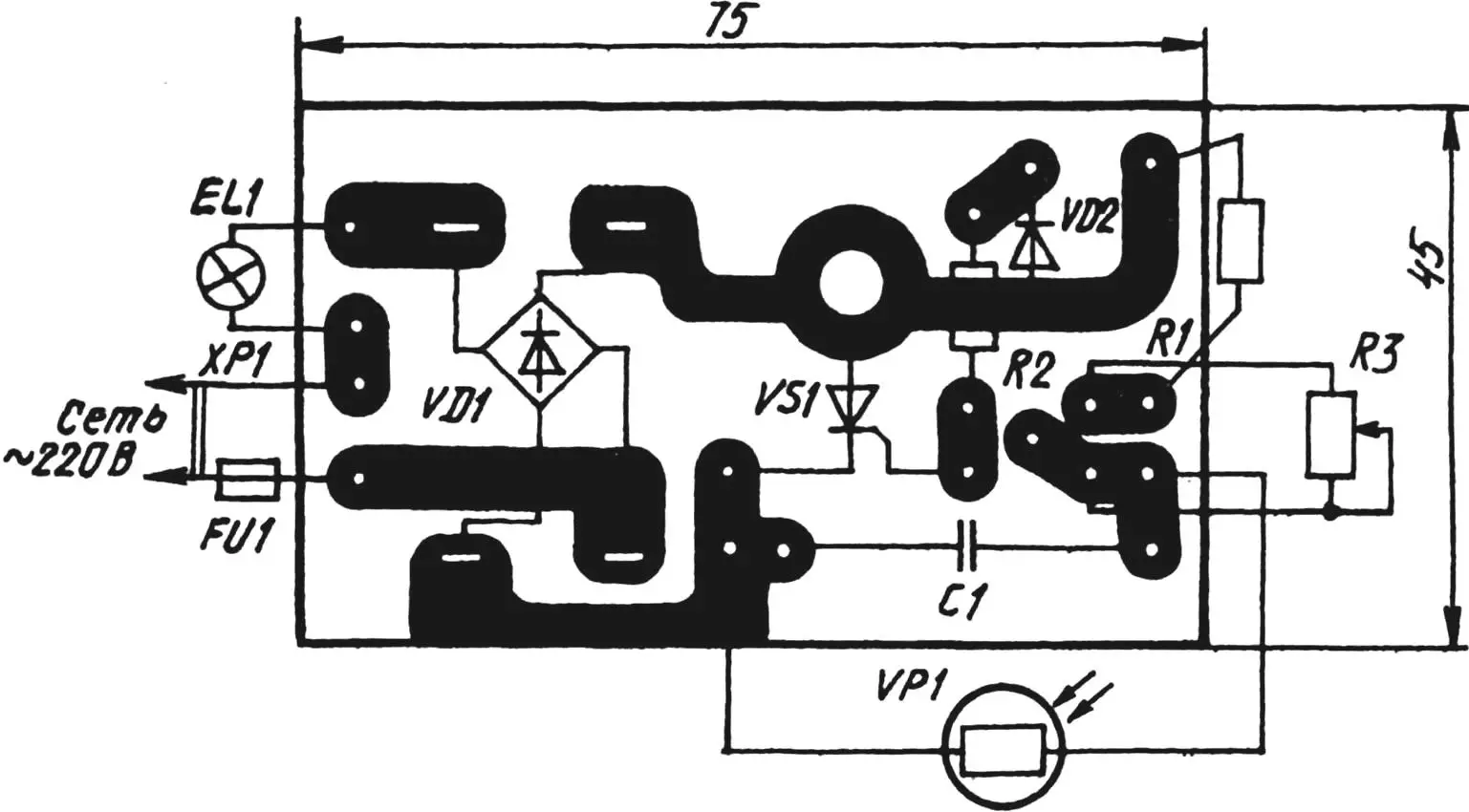

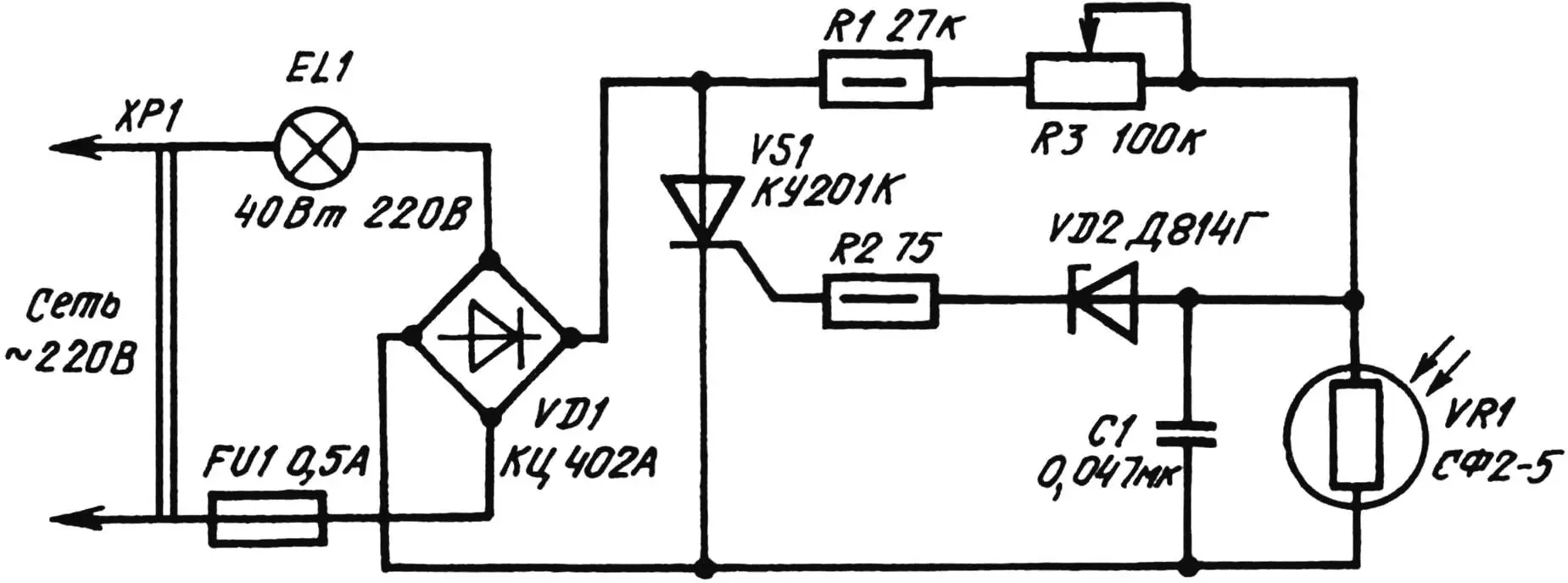

Принципиальная электрическая схема и топология печатной платы самодельного автомата включения лестничного и коридорного освещения

Переменный резистор R3 регулирует порог срабатывания автомата в зависимости от освещенности.

Практически все детали самодельного АВЛКО умещаются на печатной плате из фольгированного текстолита или гетинакса размерами 75x45x1,5 мм. После сборки и пайки автомата плата покрывается защитным цапонлаком. Корпусом же служит подходящая по размерам пластмассовая мыльница.

Вместо СФ2-5 в автомате можно применить ФСД-Г1, ФСК-1 или ФСК-6. Причем последние желательно поместить еще в герметичный прозрачный корпус.

В качестве диодного моста подойдет КЦ402 с любым индексом в наименовании или аналогичные полупроводниковые приборы с обратным напряжением не менее 300 В. Выбор стабилитрона тоже некритичен: лишь бы такой параметр как ΔUст составлял 10—15 В. Тиристор КУ201К вполне заменим на КУ201Л или на КУ202 с буквенным индексом от К до Н.

Постоянные резисторы R1 и R2 можно выбирать из серии МЛТ-0,5, а переменный R3 — из числа металлоокисных СП2-3. Конденсатор — МБМ с номинальным напряжением 400 В.

Налаживание правильно собранного автомата сводится к установке чувствительности переменным резистором R3. Причем фоторезистор VR1 следует располагать так, чтобы на него не падал свет от лампы EL1 или от уличных фонарей. Это исключает ложные срабатывания АВЛКО.

А. УВАРОВ, г. Белгород
