ВКЛЮЧАТЕЛЬ-ПОЛУАВТОМАТ

В основе многих технических решений, позволяющих существенно продлевать срок службы электроламп, — использование пониженного питания от простейшего выпрямителя на полупроводниковом диоде. Причем в ряде разработок рекомендуется сам вентиль, малогабаритный, но достаточно мощный, помещать либо в цоколь «вечной» лампы, либо в выключатель (см., например, материалы, опубликованные в журнале «Моделист-конструктор» № 3’79, 11’90, 4’93, 6’93, 1’94, 8’94, 3’96, 1’97, 10’98, 9’99).

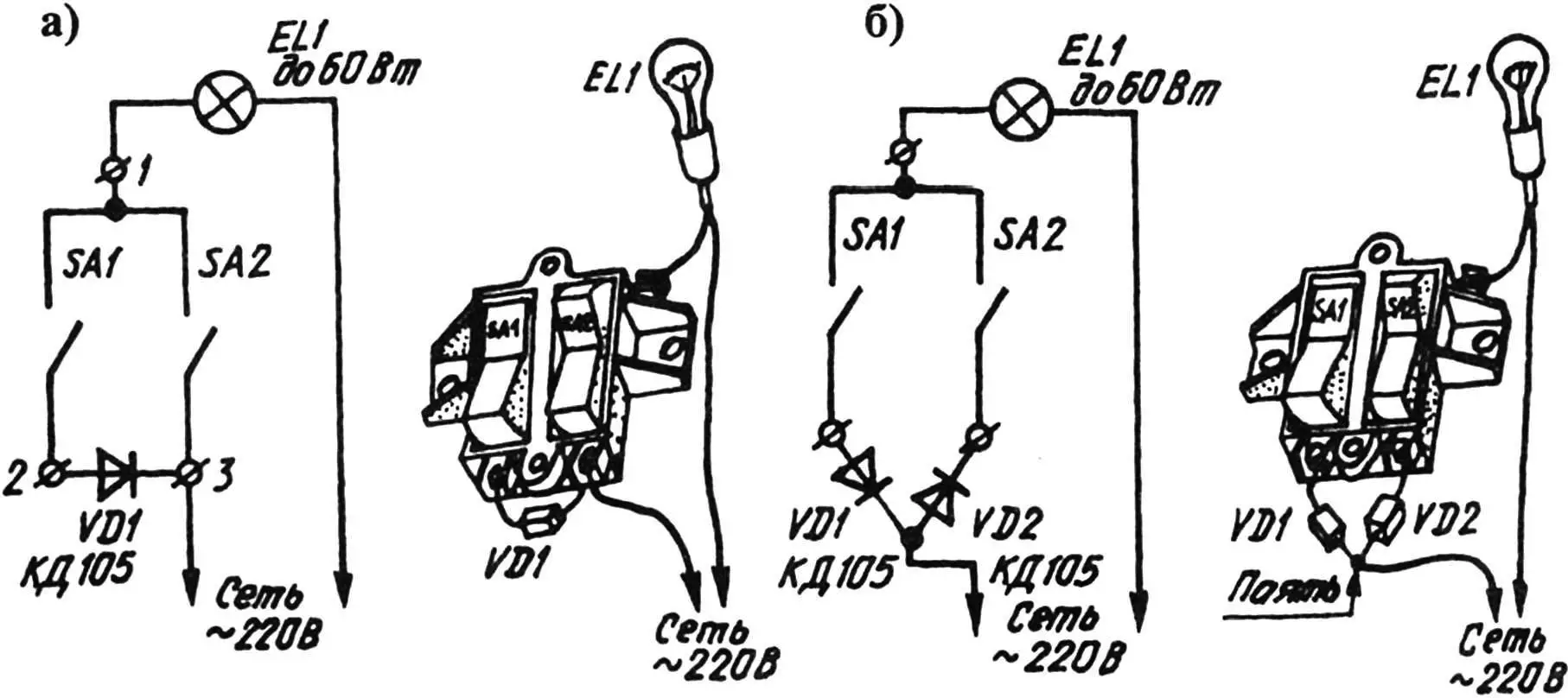

Принципиальная электрическая схема и ее конструктивное воплощение простейшего (а) и усложненного (б) вариантов включателя «вечной» лампы (крышка включателя условно не показана)

Мое предложение — применять пониженное питание лишь на этапе разогрева вольфрамовой нити лампы, имеющей в этот момент минимальное сопротивление, с последующим полуавтоматическим переводом лампы в штатный режим работы — с полной светоотдачей при «паспортном» напряжении. А в качестве требуемого полуавтомата использовать стандартный выключатель (например, клавишный).

Действительно, не представляет особого труда щелкнуть сначала выключателем, подсоединяющим лампу к сети через полупроводниковый вентиль. И когда нить, работая в щадящем режиме (на пониженном напряжении, поступающем, по сути, от однополупериодного выпрямителя) прогреется, тут же перевести ее щелчком другого выключателя на нормальное электропитание.

В простейшем варианте (а) принципиальной электрической схемы второй режим, блокируя диод, обеспечивает поступление на лампу переменного тока напряжением 220 В. Но это при строгом соблюдении последовательности действий, предписывающей пользователю нажимать при включении вначале SA1 и лишь потом SA2 (а выключать в обратном порядке).

Забывчивым же адресован вариант (б), позволяющий не перегружать память. Первым может быть нажат любой из пары выключателей. При этом на лампу через полупроводниковый вентиль поступит щадящее напряжение. С нажатием второго выключателя к прежнему диоду подсоединяется еще один, мгновенно преобразуя однополупериодный выпрямитель. А это означает, что разогретая нить лампы накаливания, сопротивление которой уже вышло на нужный номинал, начала работу в штатном режиме.

Теперь о надежности обоих вариантов полуавтомата для «вечной» лампы. В пользу предлагаемых мною разработок свидетельствует известное высказывание М. Кошкина — одного из конструкторов прославленного танка Т-34: «Самая надежная деталь та, которой нет». Но ведь у обоих вариантов полуавтомата для «вечной» лампы количество деталей действительно сведено к минимально возможному!

И еще. При все возрастающих тарифах на электроэнергию можно, пожалуй, с помощью любого из рассмотренных вариантов полуавтомата и сэкономить, если включать лампу, когда это необходимо, не на полную мощность. Ну а эффект «подмигивания», свойственный лампе при питании ее нити накала от однополупериодного выпрямителя, легко сгладить с помощью, например, рифленого абажура.

А. ПАРТИН, г. Екатеринбург
