Я виготовив його для обробки рослин у боротьбі зі шкідниками саду й городу. Зібрав із підручних засобів, переважно з електродвигуна від швейної машини та шестерінчастого масляного насоса від мотоцикла «Урал». Встановив їх на спільному підставі й з’єднав довгим привідним валом. Обприскувач зручний тим, що кріпиться на стінці будь-якої відповідної ємності (відро, бак, каструля) за допомогою скоби та болта з гайкою.
Підставою послужила панель із щільної деревини товщиною 20—25 мм. Її довжина залежить від висоти ємності. Головна умова — на двигун не повинна потрапляти рідина.

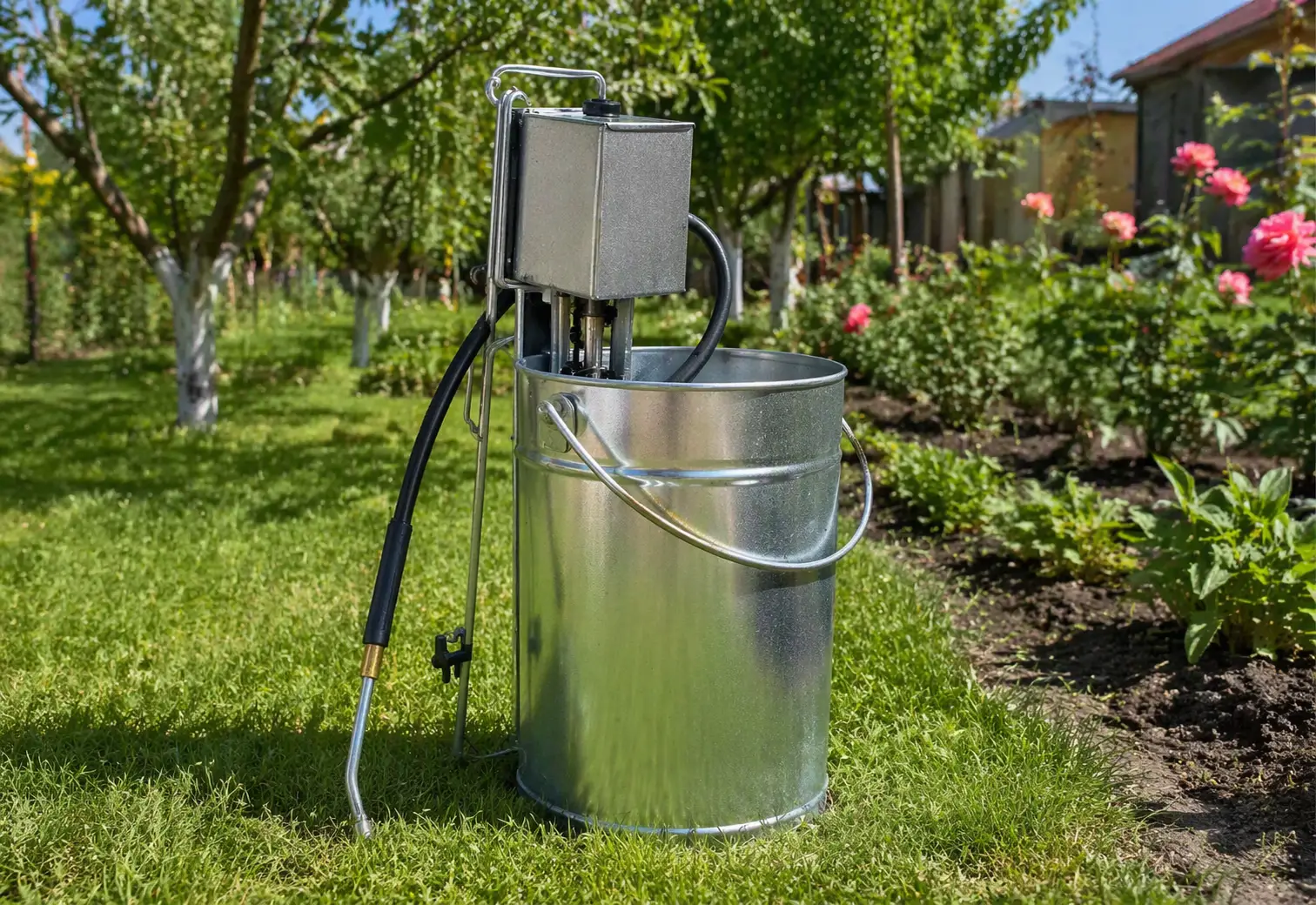

1 — накінечник-розпилювач, 2 — електрошнур, 3 — вимикач, 4 — кожух електродвигуна, 5 — вал, що з’єднує двигун із насосом, 6 — відро з розчином отрутохімікатів.
Насос разом із сітчастим фільтром кріпиться до підстави за допомогою металевого кронштейна, у який навпроти вихідного отвору насоса впаяно патрубок із відрізка мідної трубки.
Один кінець привідного вала обпиляно під квадрат для з’єднання з муфтою насоса, інший з’єднується з валом двигуна через гумову муфту з відрізка шланга (на дротяних хомутах). Посередині вал захищено від вібрації додатковою скобою.
Розпилювач підійде від будь-якого побутового обприскувача. Він з’єднується з насосом гумовою аптечною трубкою. Ця конструкція може встановлюватися, як уже зазначалося, в будь-яку ємність — від бідона або ранцевого бака до невеликого бочонка на колесах, тобто бути мобільною. Якщо використовувати не шестерінчастий насос, а центробіжний, то продуктивність апарата значно зросте.
1 — електродвигун, 2 — дошка-підстава, 3 — запобіжна скоба, 4 — насос із фільтром, 5 — патрубок до розпилювача, 6 — кронштейн насоса, 7 — привідний вал, 8 — прижимний болт, 9 — скоба, 10 — гумова муфта.
Електрообприскувач зручний на присадибній ділянці, в саду за наявності електрифікованого заміського будинку.
Під час підключення до мережі та роботи з цим пристроєм необхідно дотримуватися передбачених заходів обережності: обов’язкові гумові чоботи й рукавички, надійний кабель, бажані проміжний трансформатор або прилад автоматичного відключення від мережі, що з’явився у продажу.
«М-К» 12’89, А. РЕЗНИК
