О ВАНТ-ПУТЕНСАХ

Строя модели парусников в мелких масштабах, много труда уходит на изготовление правдоподобных вант-путенсов. Я использую способ упрощенного имитирования этих деталей и оковок зацело из одного куска металла. Применение специальной оправки позволяет добиться хороших результатов как по точности исполнения, так и по внешнему виду.

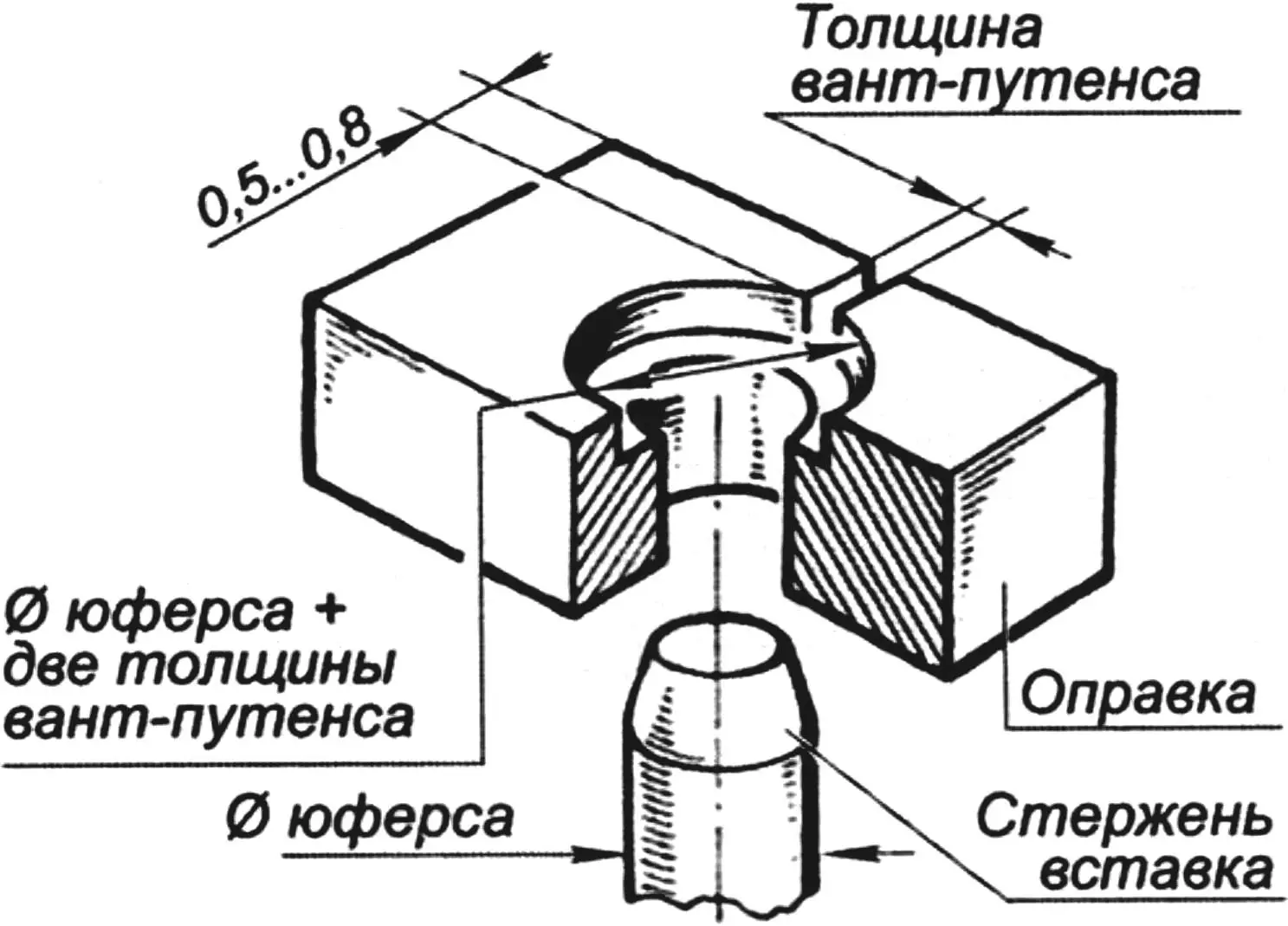

При масштабе 1:100 удобно использовать в качестве заготовок полоски латуни или меди толщиной 0,4-0,6 мм и шириной 1,5-1,7 мм. На конце полоски сворачивается кольцо, близкое по размеру к требуемому диаметру оковки и вкладывается в оправку. При помощи стержня-вставки кольцо рихтуется и доводится до точных размеров, после чего выступающий из оправки конец заготовки вант-путенса разворачивается плоскогубцами на 90 градусов. Теперь стык заготовки необходимо пропаять твердым припоем (вне оправки, конечно). Полученная деталь будет иметь увеличенную ширину по сравнению с масштабной — до требуемого размера ее нужно допилить надфилем. После сверления отверстий под крепеж готовые вант-путенсы оксидируются или окрашиваются в черный цвет.

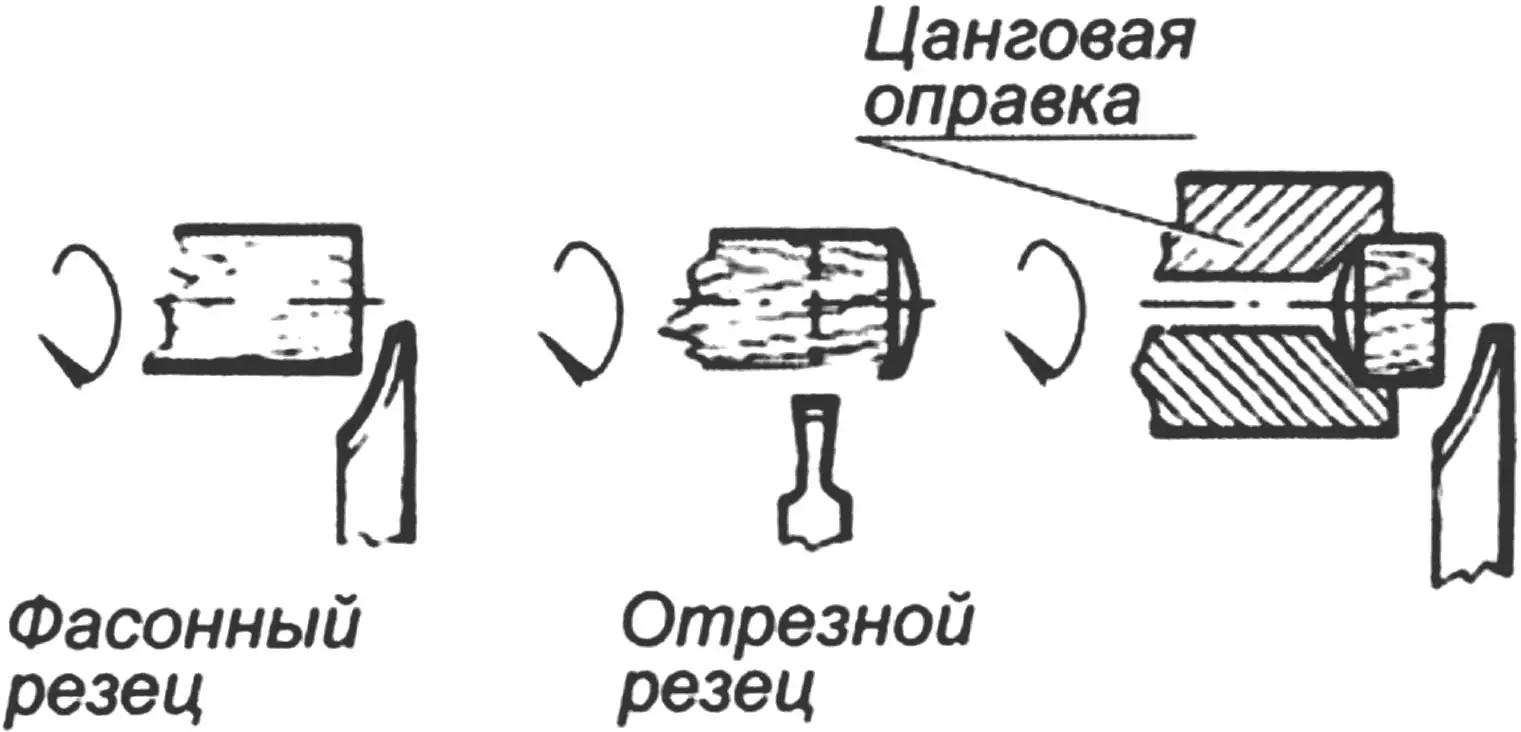

Юферсы вытачивают из дерева. Они держатся в оковках за счет плотной посадки. Поскольку внутренний диаметр оковок, изготовленных по предлагаемой технологии, колеблется в пределах ±0,02 мм, то увеличение диаметра юферса на 0,05-0,07 мм свыше указанного обеспечивает надежную фиксацию деталей.

На первый взгляд, данный процесс может показаться несколько сложным, но при изготовлении 30-40 вант-путенсов для модели трехмачтового парусника трудозатраты на подготовку оснастки полностью оправдывают себя.

«Моделист-конструктор» № 9’2025, Сергей НАИДАНОВ
