И ПОДНИМЕТ, И ПОГРУЗИТ

Забот на сельском подворье не перечесть. Есть и такие, которые связаны с подъемом, погрузкой или перемещением тяжестей. Но когда рабочих рук всего две, выполнение подобных работ становится порой неразрешимой проблемой.

Однако, если в хозяйстве имеется трактор, что сегодня не редкость, то подъем тяжестей можно «препоручить» ему, используя для этого гидравлическую систему навески. Нужно только изготовить несложное устройство, которое позволит поднимать грузы массой до 600—700 кг на высоту до трех метров.

Однако, если в хозяйстве имеется трактор, что сегодня не редкость, то подъем тяжестей можно «препоручить» ему, используя для этого гидравлическую систему навески. Нужно только изготовить несложное устройство, которое позволит поднимать грузы массой до 600—700 кг на высоту до трех метров.

Идея, кстати, не новая. Нет, наверное, ни одного тракториста, которому хотя бы раз не пришлось использовать навеску трактора в качестве подъемника. Для этого берут бревно средней толщины и трех-четырехметровой длины, вставляют его одним концом между валом продольных (нижних) тяг навески и картером заднего моста, а на другом конце затягивают петлю троса. Вот и все, простейший подъемник готов.

Устройство вполне работоспособно, но не совсем безопасно. Бревно под нагрузкой в самый ответственный момент может сломаться или скользнуть по навеске в сторону. Так что лучше все-таки сделать металлический вариант.

Конструкция очень проста и состоит всего из трех самодельных и одного заводского узлов. Это основная стрела, дополнительная выдвижная стрела, «автосцепка-треугольник» заводского изготовления и наконечник для «треугольника», который шарнир-но крепится к основной стреле.

Разберем сначала, как работает подъемник, затем вернемся к устройству и размерам каждого самодельного узла.

Схема размещения подъемника на тракторе МТЗ-80:

1 — кронштейн центральной тяги тракторной навески; 2 — выдвижная стрела; 3 — основная стрела; 4 — наконечник «треугольника»; 5 — «автосцепка-треугольник»; 6 — продольная тяга навески

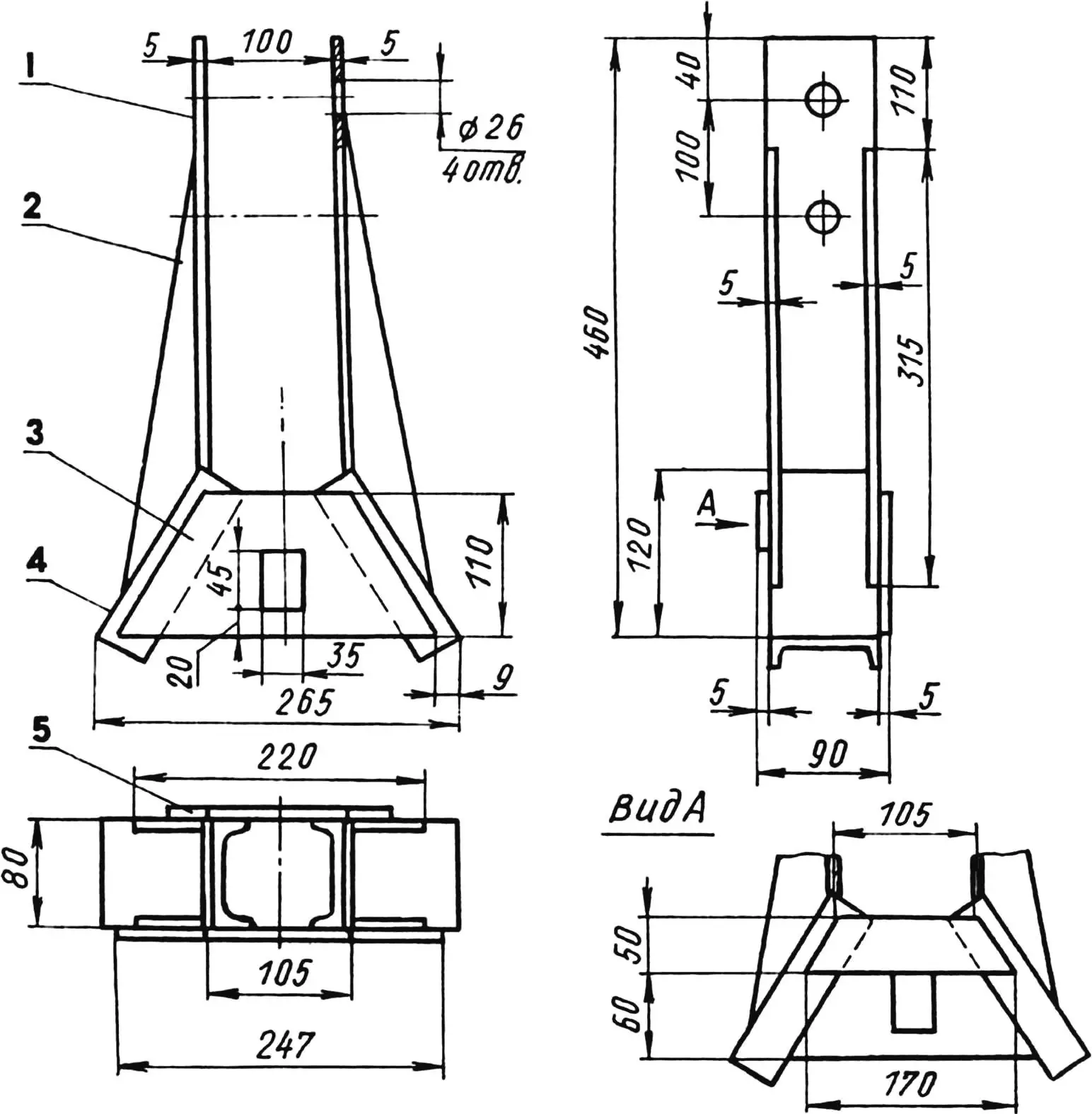

Наконечник «треугольника»:

1 — проушина (2 шт.); 2 — ребро жесткости (4 шт.); 3 — накладка с проемом под фиксатор «треугольника»; 4— опора (швеллер № 8, L143, 2 шт.); 5 — перемычка; материал дет. 1,2,3,5 — стальной лист толщиной 5 мм

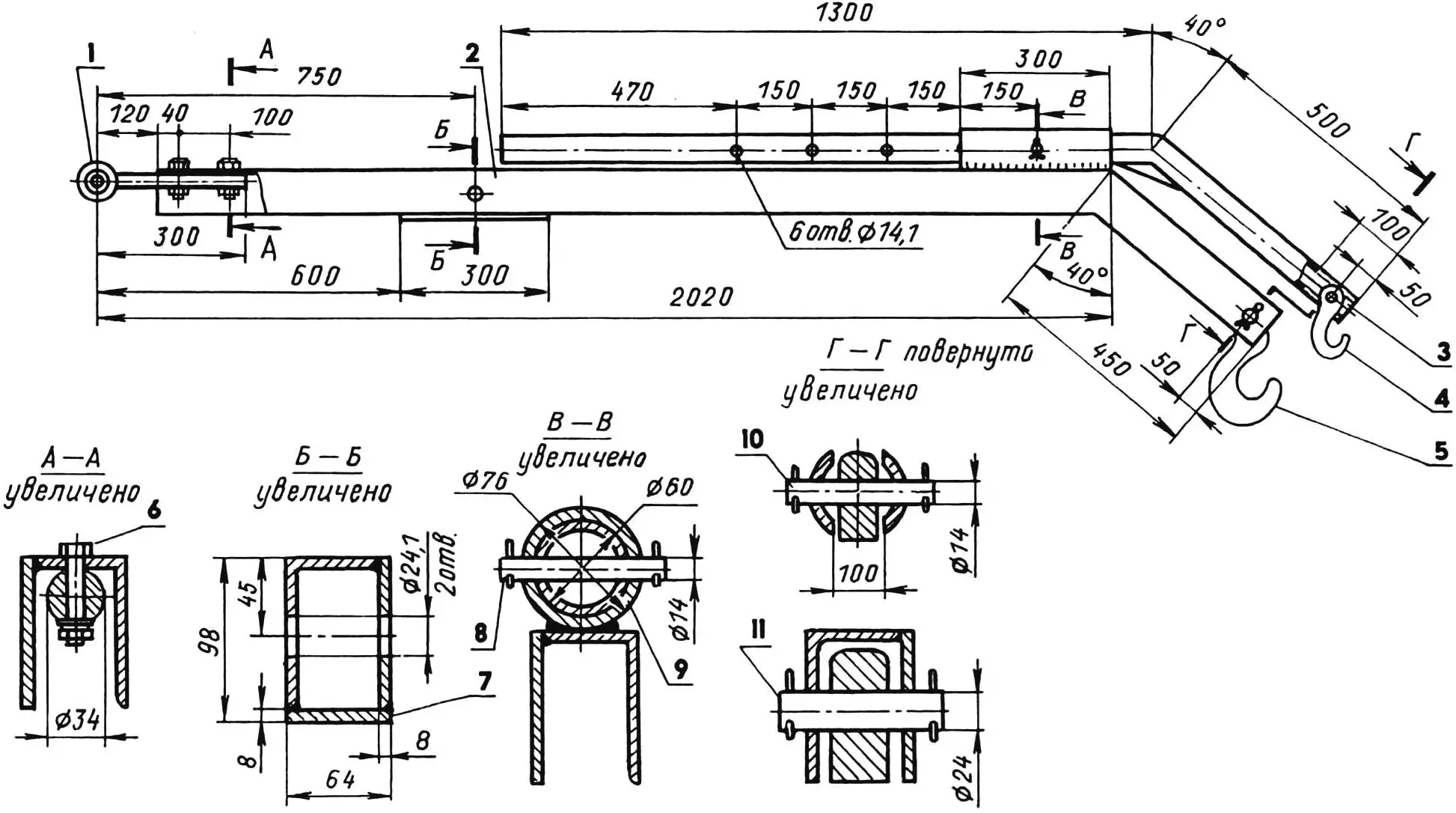

Стрелы подъемника:

1 — шаровая опора; 2 — основная стрела; 3 — выдвижная стрела; 4,5 — крюки; 6 — болт крепления шаровой опоры; 7 — накладка; 8 — фиксатор выдвижной стрелы; 9 — направляющая выдвижной стрелы; 10,11 — оси крюков

Тем, кто имеет дело с тракторами, не надо объяснять, что такое «автосцепка». Это устанавливаемый на навеску узел треугольной формы (его так и называют— «треугольник»), предназначенный для агрегатирования (соединения) трактора с некоторыми навесными или полунавесными сельскохозяйственными орудиями и машинами. Все они имеют ответный узел соединения с «треугольником» — паз, повторяющий его форму. Потому «треугольник» и называют «автосцепкой», что он позволяет присоединять сельхозмашину к трактору без посторонней помощи и за считанные минуты. Подъехал задним ходом к нужному орудию, подвел гидравликой «треугольник» под его паз крепления, поднял навеску и — щелк! Машина уже на навеске. Быстро и безопасно. Я, кстати, собираюсь переделать под «автосцепку» все свои сельхозагрегаты. Очень уж это удобно.

Самодельное же подъемное устройство работает так. При перемещении рычага гидрораспределителя в положение ПЛАВАЮЩЕЕ навеска под действием силы тяжести стрелы подъемника опускается до упора. Основная стрела занимает горизонтальное положение, а ее изогнутый конец касается земли. Это справедливо и по отношению к тому случаю, когда выдвинута и дополнительная стрела, конец которой изогнут на тот же угол.

Груз крепится к одной или к обеим стрелам сразу в зависимости от его формы и массы, а также от высоты подъема. Чем тяжелее груз, тем меньше должны быть плечо приложения силы и высота подъема, иначе гидравлика просто не сможет преодолеть силу тяжести.

Когда груз закреплен, его можно поднимать. Для этого рычаг гидрораспределителя медленно переводим в положение ПОДЪЕМ. Тяги навески начинают перемещаться вверх и через «треугольник» и его наконечник воздействуют на стрелу. Груз отрывается от земли. Теперь можно осторожно маневрировать.

Оказавшись в нужном месте, начинаем опускать. Для этого рычаг гидрораспределителя очень медленно передвигаем от положения ФИКСАЦИЯ к положению ПЛАВАЮЩЕЕ. Достигнув нужной скорости опускания, придерживаем рычаг до полного опускания груза.

А теперь подробнее остановимся на устройстве каждого из самодельных узлов подъемника. Для изготовления наконечника потребовались швеллер №8 и стальной лист толщиной 5 мм. Из этих же материалов изготовлены еще десять деталей: две опоры, две перемычки, две проушины и четыре косынки. Прорезь в задней перемычке является пазом для фиксатора, которым оборудован «треугольник».

Все детали соединены между собой сваркой с двойной проваркой швов. В проушинах просверлены сквозные отверстия диаметром 26 мм под палец крепления наконечника с основной стрелой. Закрепив стрелу через верхнее отверстие в наконечнике, можно увеличить высоту подъема, а используя нижнее отверстие — добиться более низкого опускания стрелы (это необходимо при некоторых работах).

Сама же основная стрела изготовлена из стального уголка 90x56x6 мм, к которому по всей длине приварена боковая полка из полосы толщиной 8 мм. Получился швеллер с размерами 90×64 мм. Кроме того, под центральным отверстием швеллер усилен пластиной размерами 300×64 мм из той же стальной полосы толщиной 8 мм.

Один конец стрелы изогнут под углом 40 градусов и оснащен монтажным крюком от стропы автокрана. К другому концу двумя болтами М 14×1,75 прикреплена шаровая опора от центральной тяги, которой стрела вместо этой тяги устанавливается в ее гнездо.

Сверху к основной стреле приварен отрезок трубы диаметром 76 мм. Эта труба является направляющей для выдвижной дополнительной стрелы, которая позволяет увеличить общую длину плеча подъемника почти на метр.

Дополнительная стрела изготовлена из толстостенной трубы диаметром 60 мм. По всей длине трубы просверлены пять сквозных отверстий для того, чтобы фиксировать ее в направляющей при различной длине выдвижения. Фиксатором служит стальной палец диаметром 14 мм. Конец выдвижной стрелы тоже оборудован монтажным крюком, но меньшего размера.

Вот и все устройство. При наличии необходимых материалов и инструментов, главный среди которых — сварочный аппарат, подъемник можно изготовить за один день. Утверждаю это, опираясь на собственный опыт.

Пользы же, несмотря на простоту конструкции, от подъемника много. Какие только работы с его помощью не приходилось выполнять! И дубовые столбы для гаража ставить, и бревна стропить, и различные ящики, контейнеры и даже станки в кузов автомобиля грузить, и на стройплощадке трудиться — подавать на стены кирпичи, шлакоблоки, балки.

И все это занимало считанные минуты, превращаясь из проблемы в интересное дело, в котором получаешь удовольствие от самого процесса работы. А уж положительный результат ее гарантирован, как и везде, где человек для своих нужд приспосабливает механические помощники. Тем более, сделанные своими руками!

Г.ЛЕГОСТАЕВ, фермер, с. Мишкино, Башкортостан
