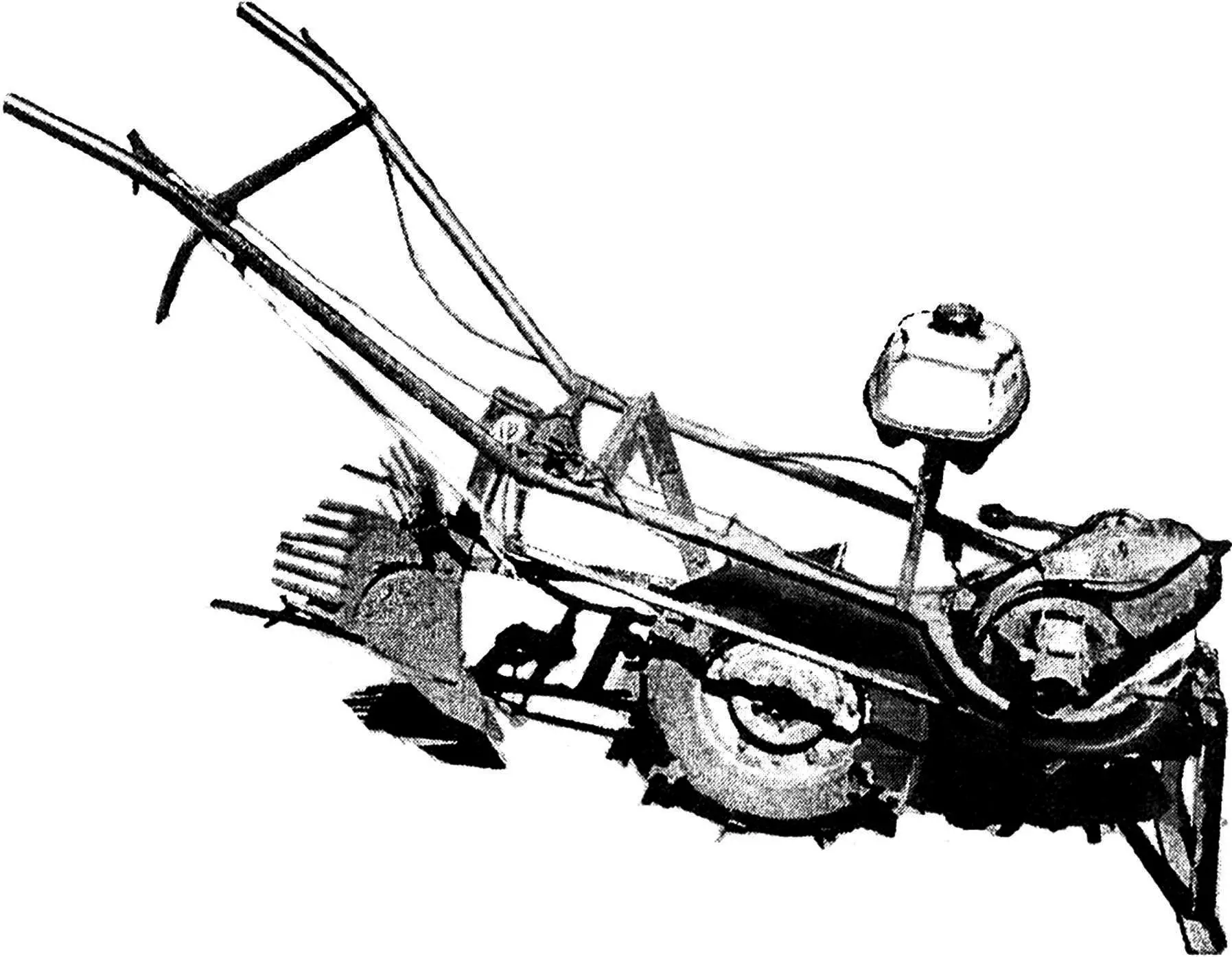

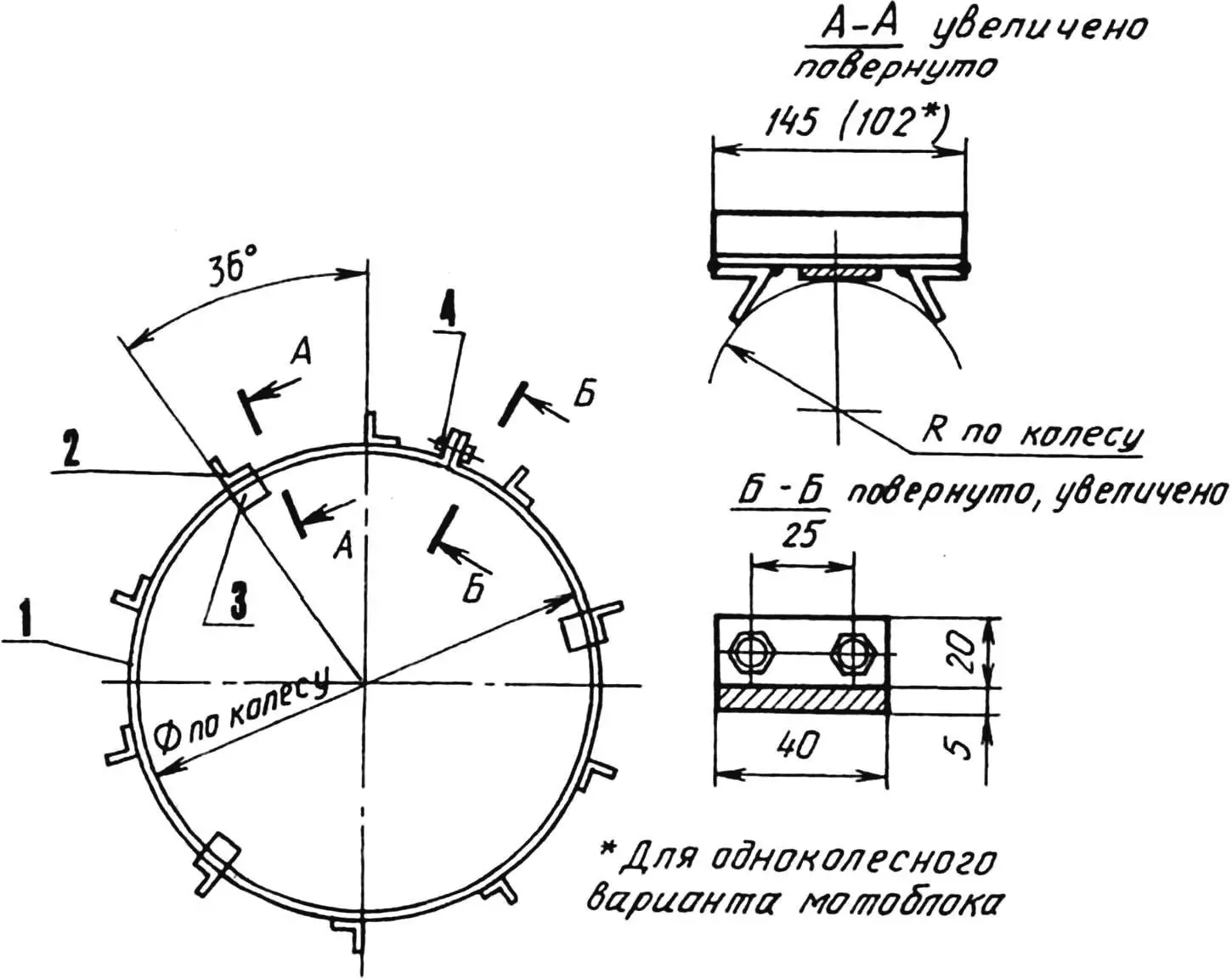

Действительно, для изготовления мотоблока понадобились всего-навсего силовой агрегат «мотор—колесо» от мотороллера «Электрон» (отсюда и название — «Электроник»), несколько водопроводных труб да кое-что еще по мелочам. Причем силовой агрегат взят почти без переделок. Поэтому в идеале возможен и такой вариант: огородник приезжает к себе на участок на мотороллере с прицепом, в котором находятся рама, дополнительное колесо и грунтозацепы; переставляет «мотор—колесо» на раму и обрабатывает получившимся мотоблоком землю или посадки. В конце, вернув все на свои места, уезжает домой снова на мотороллере.

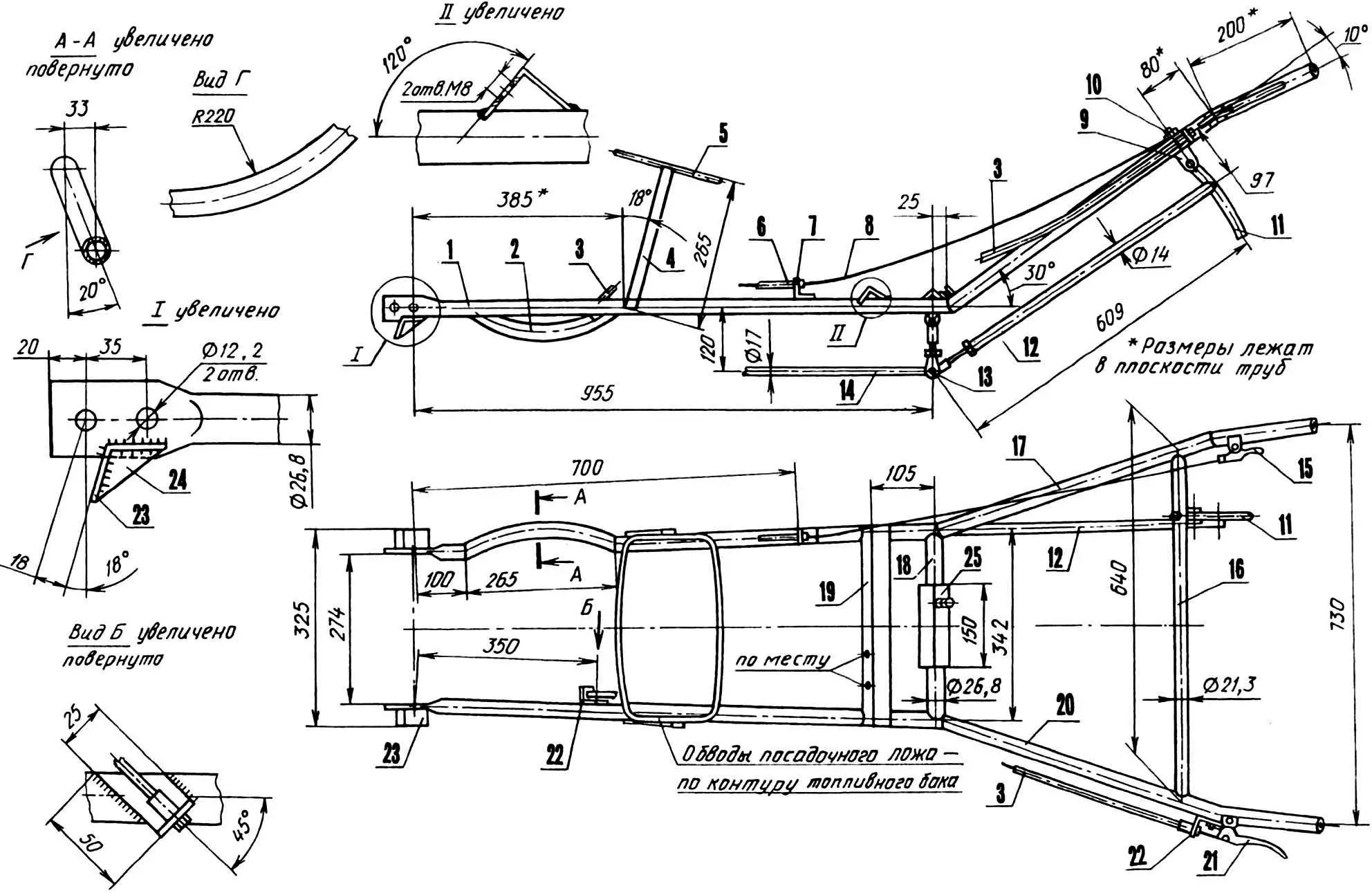

Рама в сборе:
1, 2 —лонжероны левый и правый (стальная труба 26,8×2,8), 3 — оболочка троса сцепления, 4 — стойка ложа топливного бака (полоса 20×4,5), 5 — ложе топливного бака (пруток 0 8), 6 — оболочка троса «газа», 7 — кронштейн крепления оболочки троса «газа» (уголок 30x30x3), 8 — трос «газа», 9 — кронштейн рычага переключения передач, 10 — болт М8 крепления кронштейна, 11 — рычаг переключения передач (пруток Ø 16, L150), 12 — тяга задняя (дюралюминиевая труба 14х 1,5), 13 — качалка, 14 — тяга передняя (дюралюминиевая труба 17×1,5), 15— манетка «газа», 16 — распорка (стальная труба 21,3×2,8), 17, 20 — поручни управления правый и левый (стальная труба 26,8×2,8), 18 — поперечина (стальная труба 26,8×2.8), 19 — траверса (уголок 32x32x4), 21 —рычаг сцепления, 22 — кронштейны крепления оболочки троса сцепления (уголок 50x32x3), 23 — упор (уголок 35x35x3), 24 — ребро жесткости (стальной лист sЗ), 25 — ползун сварной (уголок 35x35x3).

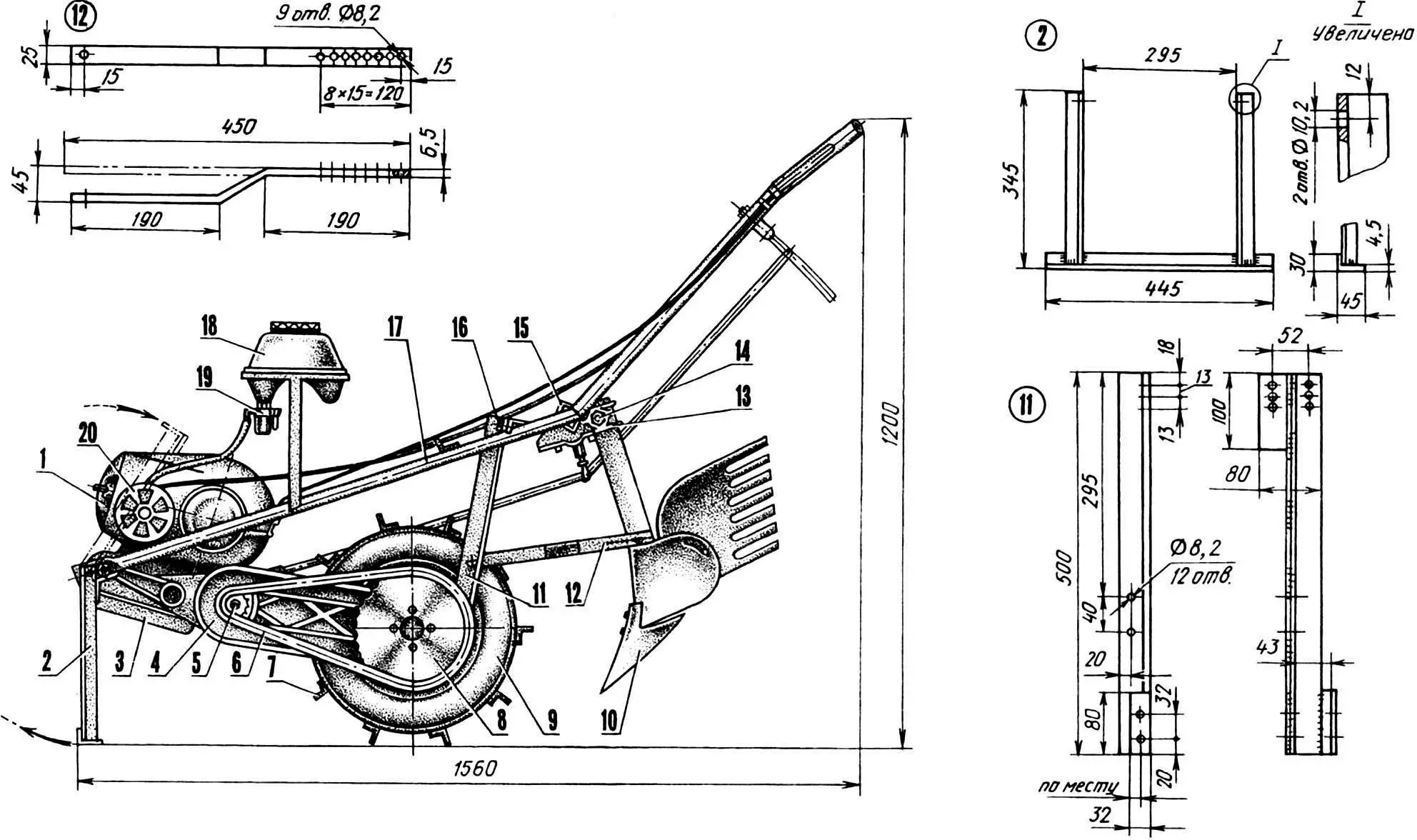

Мотоблок «Электроник»:
1 — двигатель (от мотороллера «Электрон»), 2 — подставка, 3 — резонатор выхлопной трубы, 4 — рычаг маятниковый силового агрегата (от мотороллера), 5 — звездочка ведущая (z=8, t=19,05), 6 — цепь силовая (t=19,05), 7 — грунтозацеп, 8 — звездочка ведомая (z=39, t=19,05), 9 — колесо (от мотороллера), 10 — культиватор, 11 — опора (уголок 40x40x4,5), 12 — планка изогнутая (полоса 25×6,5, Ь450), 13—кронштейн навесных орудий, 14 — болтМ14 крепления навесных орудий, 15 — стремя, 16 — болт М8 фиксации опоры (2 шт.), 17 — рама, 18 — бак топливный, 19 — фильтр-отстойник с краном, 20 — фильтр воздушный (от мотоцикла «ГІанония»),

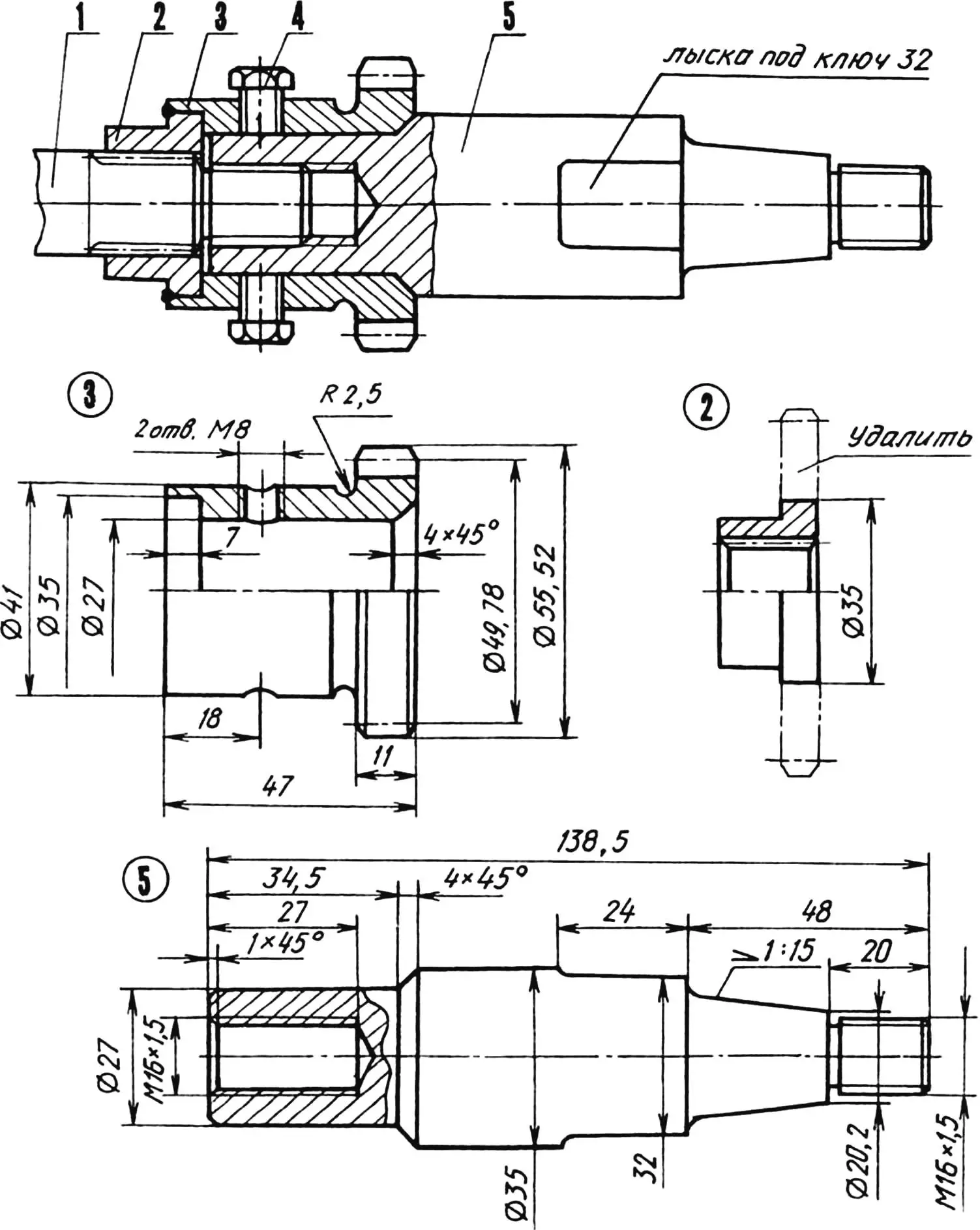

Узел ведущей звездочки:
1 — вал выходной двигателя, 2 — ступица шлицевая (от штатной звездочки), 3 — звездочка ведущая (Ст5, z=8, t=19,05), 4 — винт фиксирующий М8 (2 шт.), 5 — вал ведущий (Ст5).

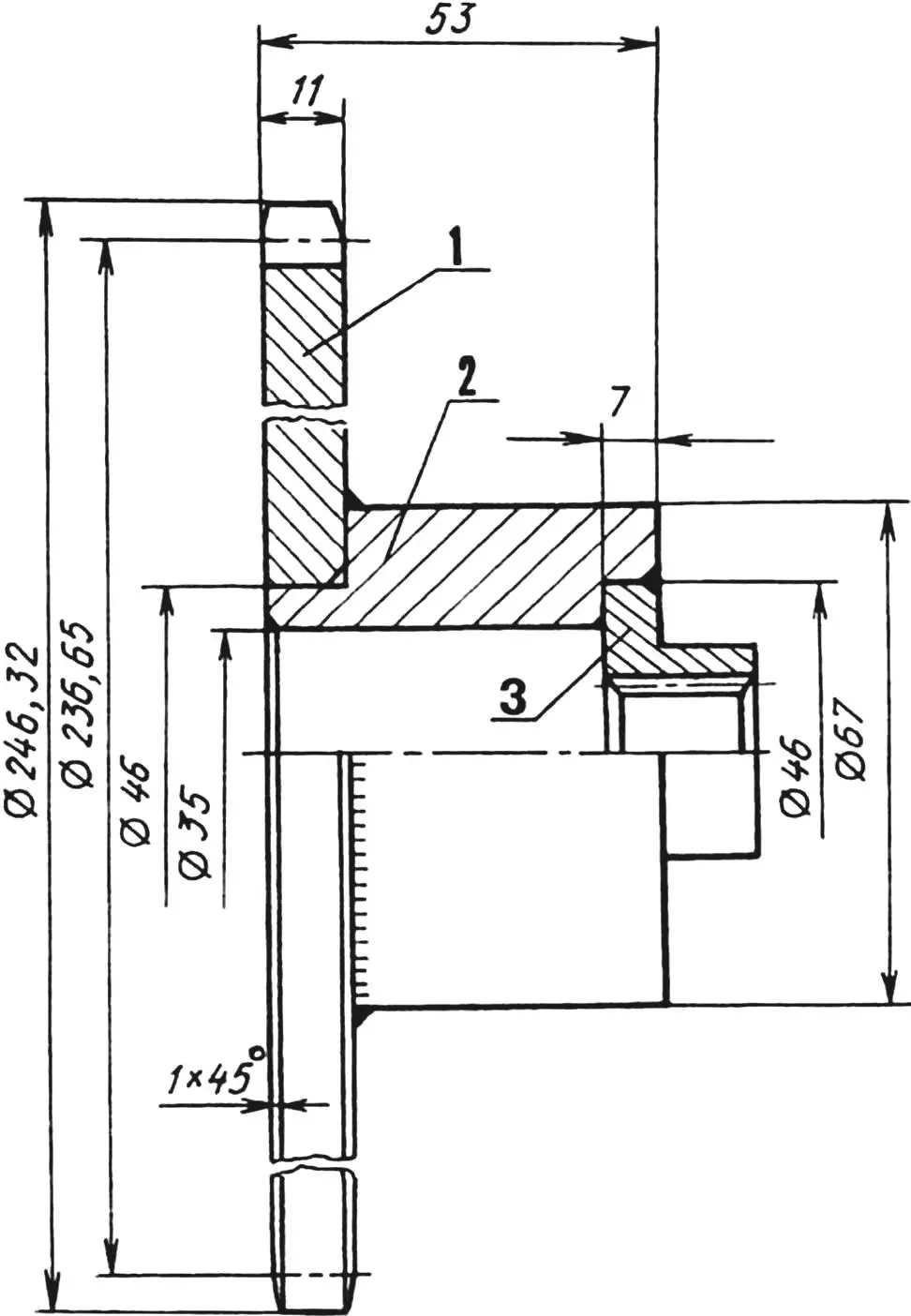

Узел ведомой звездочки (для одноколесного варианта мотоблока):
1 — звездочка ведомая (Ст5, z=39,t=19,05), 2 — корпус (Ст5), 3 — ступица шлицевая (от штатной звездочки).
Узел ведущей звездочки:
1 — вал выходной двигателя, 2 — ступица шлицевая (от штатной звездочки), 3 — звездочка ведущая (Ст5, z=8, t=19,05), 4 — винт фиксирующий М8 (2 шт.), 5 — вал ведущий (Ст5).

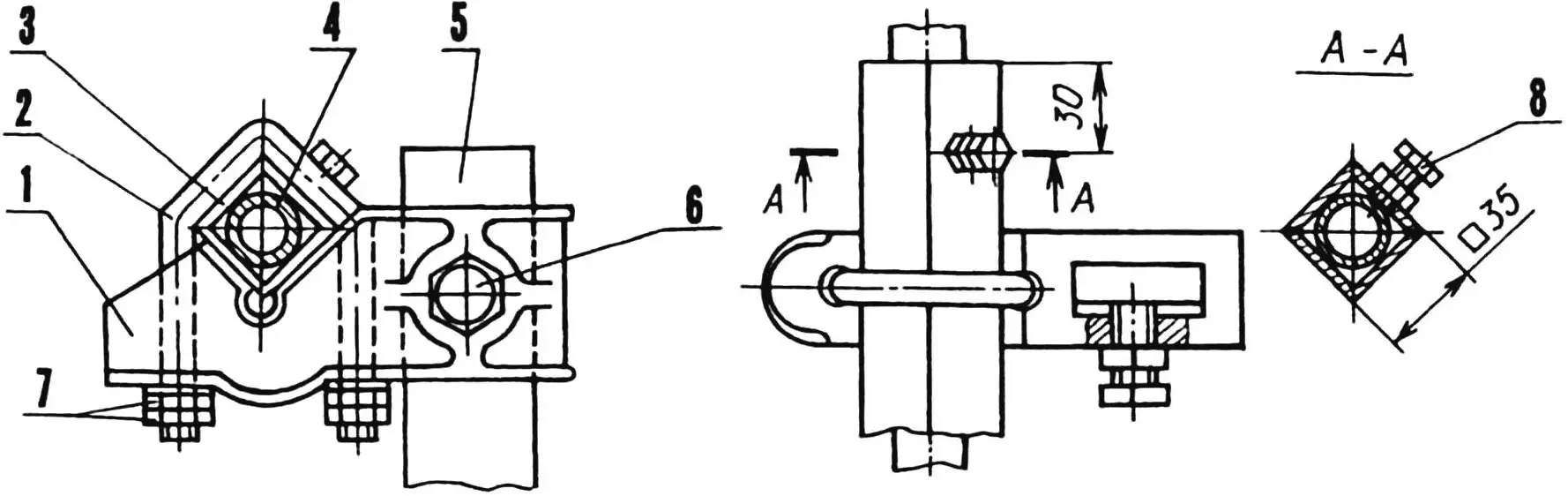

Узел крепления навесных орудий:
1 — кронштейн (от сельхозтехники), 2 — стремя, 3 — ползун, 4 — поперечина рамы мотоблока, 5 — держак навесного орудия, 6 — болт М14 с контргайкой, 7 — гайка и контргайка М12, 8 — болт стопорный М10.

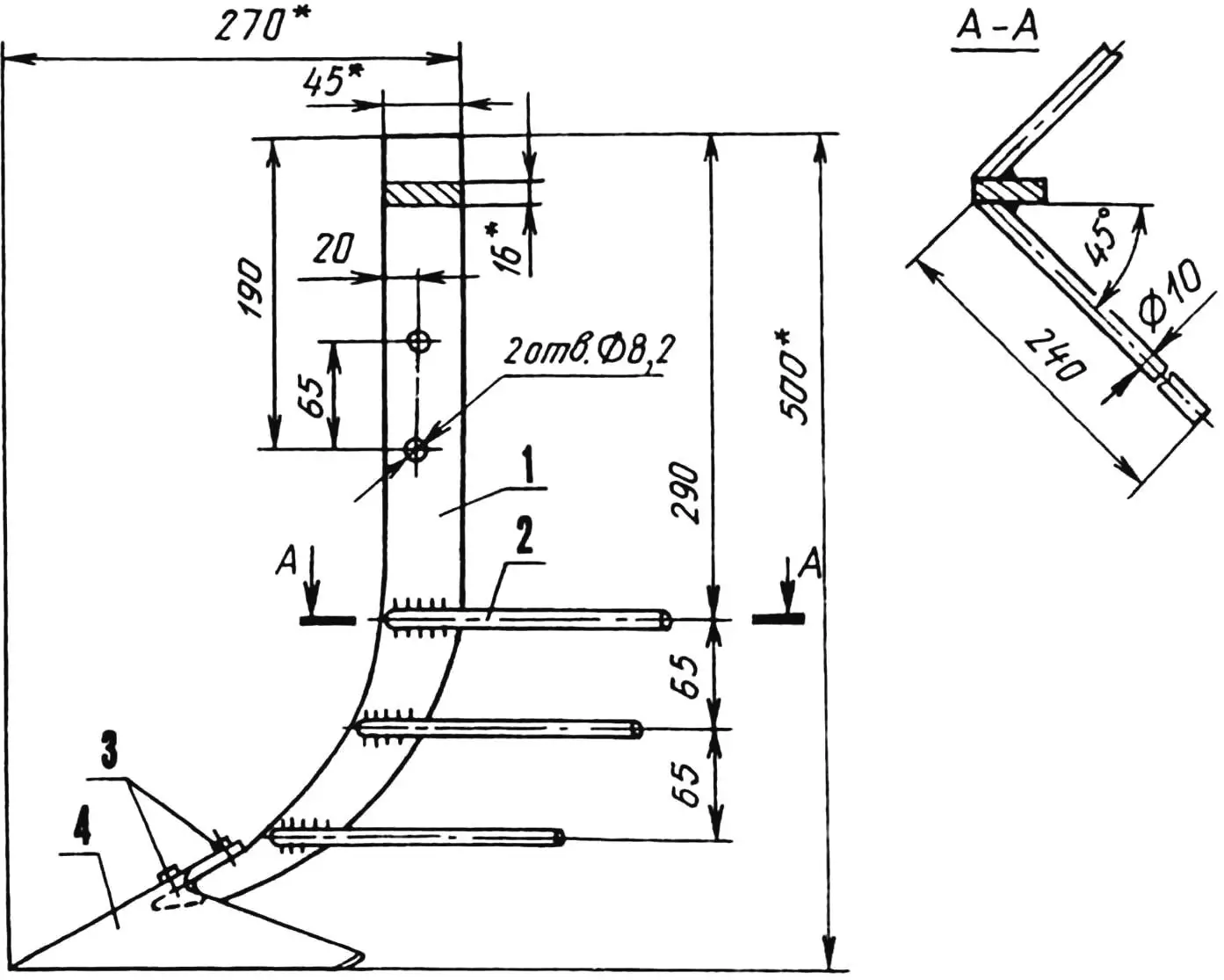

Модернизированный пропольщик:
1 — держак, 2 — улавливатель клубней (6 шт.), 3 — винты крепления «носаря», 4 — «носарь».

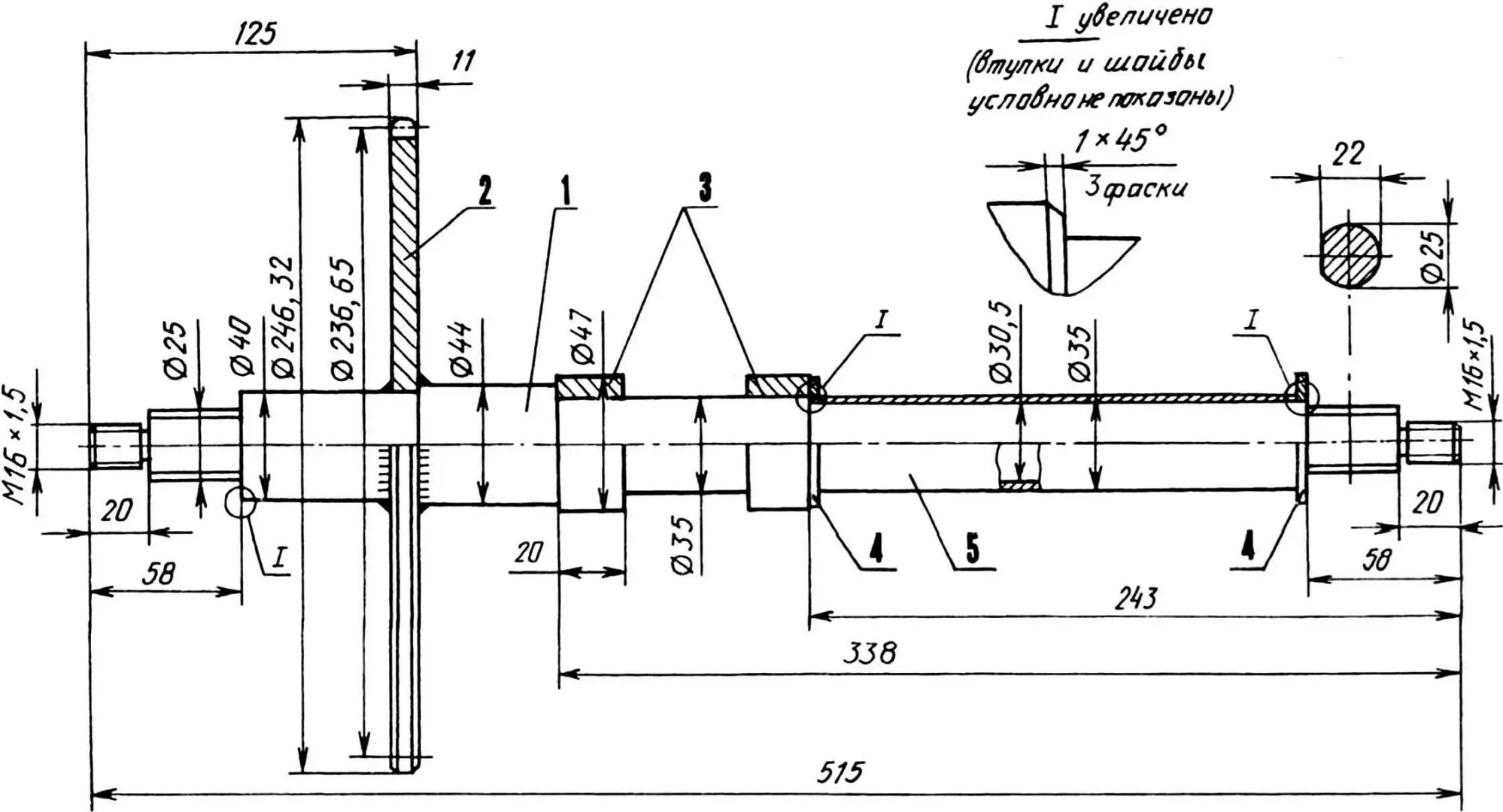

Задний мост (для двухколесного варианта мотоблока):
1 — вал ведомый (Ст5), 2 — звездочка ведомая (Ст5, z=39, t=19,05), 3 — втулки-подшипники скольжения (бронза), 4 — шайбы (s2), 5 — втулка распорная (СтЗ).
Переделки же, которым подвергся силовой агрегат, весьма незначительны. Во-первых, крышка механизма сцепления была повернута на 120° для более удобного присоединения к ней троса управления. Во-вторых, к сегменту коробки передач приварено плечо длиной 72 мм с ушком под управляющую тягу — стало гораздо легче включать передачи. В-третьих, выпрямлен впускной патрубок, чтобы при неизбежно резких и крутых наклонах карбюратор, снабженный воздухофильтром от мотоцикла «Панония», работал без перебоев.
Поскольку режим работы мотоблока требует других * передаточных отношений, были заменены на самодельные узлы ведущей и ведомой звездочек. Первый включает в себя каленую шлицевую ступицу с приваренной к ней новой ведущей звездочкой и конусный вал с лыской под ключ на 32 мм. Конусная шейка вала предназначена для посадки на нее шкива ременного привода, идущего к компрессору. Последний (взят из тормозной системы автомобиля ЗИЛ-130) может быть прикреплен к мотоблоку спереди и применен для опрыскивания растений или окраски каких-либо поверхностей (на рисунке не показан). Узел ведомой звездочки имеет такую же каленую ступицу, втулку-корпус и новую ведомую звездочку, сваренные воедино.
Переделанный таким образом силовой агрегат соединен с рамой, сваренной из водопроводных труб 26,8×2,8 и частично 21,3×2,8 мм. Левый лонжерон изготовлен прямым, правый — изогнутым, огибающим корпус двигателя. Спереди оба они расплющены для образования законцовок, в которых просверлено четыре отверстия: одна пара соосных отверстий предназначена для подвески блока «мотор—колесо», другая, вкупе с уголковыми упорами, — для откидной подставки, удерживающей мотоблок на стоянке в вертикальном положении.
Ближе к середине к лонжеронам приварены стойки ложа топливного бака. Стойки немного наклонены назад по отношению к раме с тем, чтобы при стоянке или работе мотоблока бак (от мопеда «Рига») занимал горизонтальное положение и топливо подавалось беспрепятственно.
Заканчиваются лонжероны уголковой траверсой и трубчатой поперечиной. К траверсе прикреплена опора, которая придает жесткость конструкции мотоблока, поскольку вместе с маятниковым рычагом и рамой она составляет силовой треугольник (верхние ряды отверстий в опоре — для подгонки поручней управления под рост оператора). Поперечина же служит посадочным местом для кронштейна навесных орудий (более подробно об этом узле — ниже).
За лонжеронами, под углом 30° к ним, идут поручни управления, тоже из водопроводной трубы. Они несут на себе: слева — рычаг сцепления, справа — манетку «газа». Между поручнями вварена трубчатая распорка, к которой привинчен рычаг, тяговой проводкой связанный с сегментом коробки переключения передач (осевой люфт в проводке выбирается регулировкой задней тяги).
