Сеялка мичурница

Пожалуй, из всех сельскохозяйственных работ наименее механизировано обслуживание парников и теплиц. Есть, конечно, выпускаемые серийно сеялки, культиваторы и прочая техника. Но все равно для фантазии ребят, занимающихся в кружках сельскохозяйственного конструирования, открыты здесь самые широкие просторы. Одной из таких попыток внести лепту в механизацию парникового хозяйства стала универсальная парниково-огородная четырехрядная сеялка. Ее сконструировали ученики 6—8-х классов.

В сеялке учтены основные агротехнические требования. Это значит, что она дозирует высев семян так, чтобы они, прорастая, не мешали друг другу, и захватывает как раз такую ширину гряды, которую удобнее всего обрабатывать. Ширина междурядий — 6, 12 и 18 см.

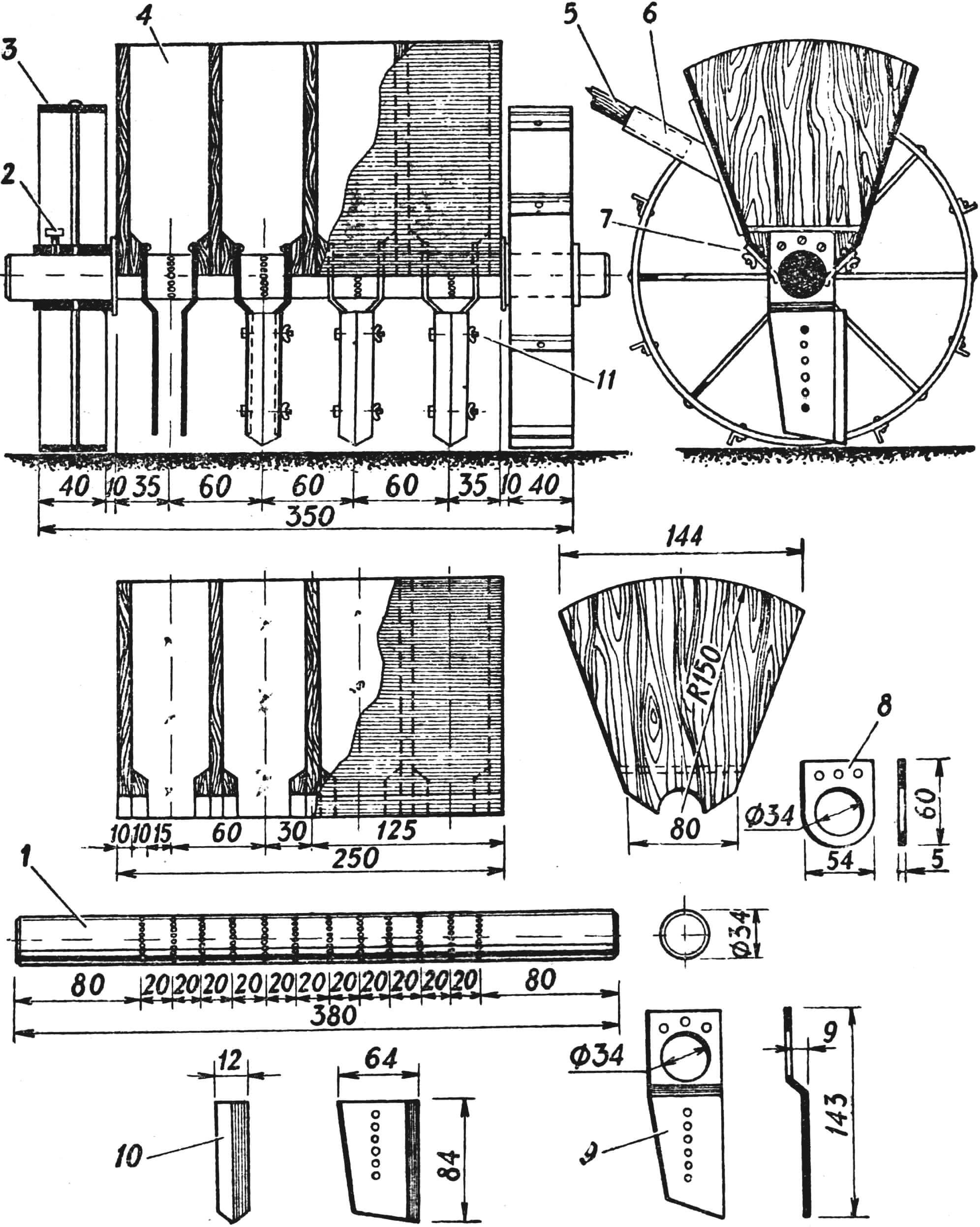

Вот основные части сеялки: семенной ящик 4, высевающий валик 1, два ходовых колеса 3, кронштейны 9 для крепления сошников, четыре сошника 10, стопор 2 и ручка 5.

Семенной ящик четырехсекционный, выполнен из листовой стали толщиной 2 мм, с перегородками из фанеры толщиной 10 мм.

К нижним частям перегородок прибиты накладки из фанеры той же толщины. В перегородках и накладках сделаны вырезы для установки высевающего валика. С наружной стороны крайних перегородок находятся два подшипника.

Высевающий валик стальной, Ø 34 мм. На нем для каждой секции в три ряда по окружности высверлено 18 крупных, 18 средних и 36 мелких ячеек. Крупные ячейки предназначены для посева укропа, шпината; средние — для посева редиса, лука-чернушки, моркови, салата и мелкие — для посева капусты, репы и подобных по размерам семян других растений.

Колеса сеялки Ø 250 мм имеют ободья из полосовой стали сечением 40 X 3 мм, спицы Ø 14 мм и ступицы с наружным Ø 54 мм. Спицы крепятся к ступице резьбой, а к ободу заклепками.

Колеса удерживаются на высевающем валике стопорами, что позволяет переставить их в зависимости от пользования теми или иными рядами ячеек.

К накладкам перегородок шурупами привинчены пластинчатые кронштейны сошников. Сошники, изготовленные из листовой стали толщиной 2 мм, прижаты к кронштейнам с помощью болтов с гайками. Перезакрепляя сошники на кронштейнах, можно регулировать заделку семян на Глубину от 0,5 до 5 см. Для заделки семян почвой сзади каждого сошника на гибкой связке установлены стальные кольца (шлейфы) Ø 50 мм. К задней стенке семенного ящика прикреплена державка ручки 6.

И. КИТАЕВ
