ПИЛКУ - В ЛОБЗИК!

ПИЛКУ — В ЛОБЗИК!

Не так-то легко новичку-мальчишке справиться с неподатливой дугой лобзика, если возникает необходимость заменить сломавшуюся пилку. Сил не хватает. Но от того, насколько будет натянута новая пилка, во многом зависит и срок ее службы, и точность работы.

Для облегчения установки пилок в нашем судомодельном кружке разработано и изготовлено несложное приспособление. Состоит оно всего из четырех основных деталей. Дуга лобзика вставляется между планок, прижимаясь к нижнему упору. Эксцентрик, расположенный сверху, находится в свободном положении. Поворачиваем эксцентрик до упора в дугу. При этом происходит сжатие лобзика на величину около 18 мм. Фиксируем пилку в лобзике, закручивая гайку-«барашек», и возвращаем эксцентрик в начальное положение. Готово!

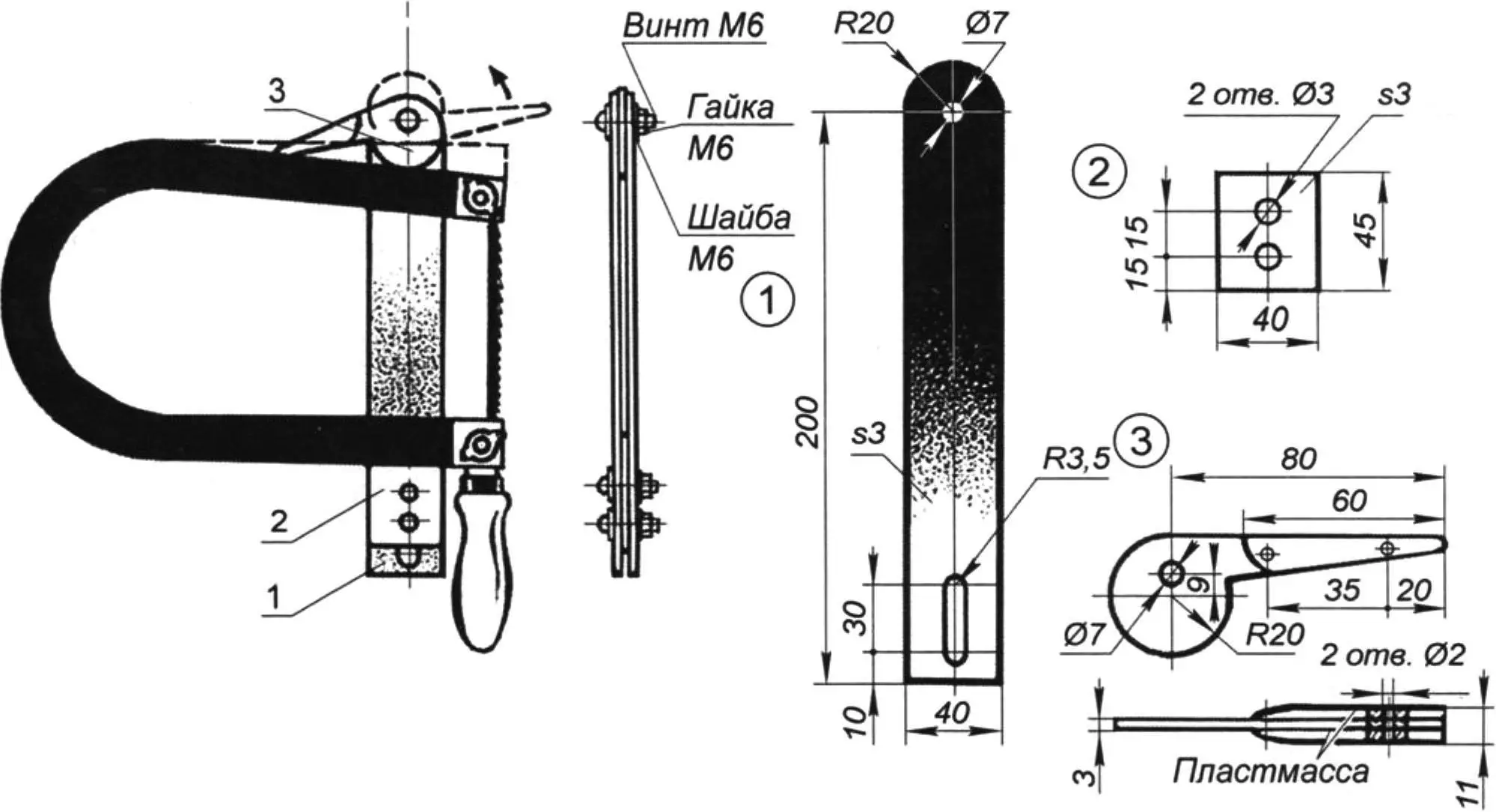

Приспособление для установки пилки в лобзик
Приспособление для установки пилки в лобзик:
1 — планка (2 штуки, при сборке между ними монтируются детали 2 и 3); 2 — передвижной упор; 3 — эксцентрик

Более точно изгиб дуги можно отрегулировать с помощью упора — он передвижной. Пригодится эта возможность и при использовании нестандартных или деформированных лобзиков. Для изготовления приспособления можно использовать полоски листовой стали или дюралюминия толщиной 3 мм.

Владимир ШАДРИН, г. Кострома
