Печатные платы и стойки для них

Если вы когда-нибудь заглядывали внутрь электронного устройства и видели аккуратно проложенные тонкие медные дорожки и припаянные элементы, то вы, по сути, уже знакомы с печатной платой, которая представляет собой не просто кусок изоляционного материала с металлизированной поверхностью, а по-настоящему функциональную и продуманную основу для схемы, где каждая дорожка и каждая контактная площадка выполняют свою роль, обеспечивая надёжные электрические соединения, упрощая сборку и уменьшая вероятность ошибок, которые обязательно появятся, если попытаться провести те же соединения проводами вручную, особенно когда речь идёт о сотнях и тысячах точек пайки, как в современных смартфонах или контроллерах.

Сегодня печатные платы — это то, что делает возможной миниатюризацию, надёжность и массовое производство электроники, потому что, благодаря им, инженеры и конструкторы получают предсказуемую среду для размещения компонентов и прокладки сигналов, а производители получают возможность тиражировать изделие с одинаковыми параметрами, при этом оптимизируя дорожки для критичных по времени сигналов, разделяя силовые шины и сигнальные контуры, улучшая электромагнитную совместимость путём использования специальных слоёв «земли» и «питания» и, в итоге, добиваясь того, что современные устройства становятся компактнее, энергоэффективнее и надёжнее, чем их предшественники, которые ещё десятилетие назад занимали значительно больше места только потому, что разводка выполнялась по старинке, проводами.

Материалы и конструкция печатных плат

Основой печатной платы является диэлектрик, чаще всего представленный стеклотекстолитом, который обеспечивает механическую прочность и электрическую изоляцию, а поверх него наносится тонкий слой меди, из которого формируются дорожки методом фотолитографии и химического травления, после чего плата проходит этап нанесения паяльной маски, которая защищает дорожки от окисления и случайных коротких замыканий, затем на плату наносятся белые надписи для удобства сборки и тестирования, и, в случае необходимости, дополнительные защитные покрытия, такие как лак или специальные полимеры, которые повышают стойкость платы к внешним воздействиям, а при изготовлении многослойных плат применяется сложная технология склейки и выравнивания нескольких слоёв, что позволяет скрыть часть критичных соединений внутри структуры и обеспечить лучшие электрические характеристики.

Платы бывают односторонними, где дорожки присутствуют лишь с одной стороны и которые часто используются в простейших устройствах или прототипах, двусторонними, когда дорожки размещаются с обеих сторон и соединяются через переходные отверстия, что позволяет существенно увеличить плотность размещения, и многослойными, состоящими из нескольких внутренних и внешних слоёв, которые объединяются в единый «сэндвич», и именно такие платы применяются в современных компьютерах, смартфонах и промышленной электронике, поскольку они дают превосходную плотность монтажа, возможность выделять отдельные слои под питание и землю, а также улучшать целостность сигналов и снижать электромагнитные помехи за счёт продуманной разводки, хотя, конечно, производство таких плат требует более точного оборудования и тщательного контроля качества на каждом этапе.

Процесс производства печатной платы

Производство платы начинается с проектирования в CAD-системах, где инженер раскладывает компоненты, рассчитывает длины критичных трасс и продумывает размещение силовых и сигнальных линий, затем файл экспонируется на фоторезист и с помощью химических процессов формуются медные дорожки, после чего выполняется сверление отверстий, металлизация переходов и нанесение паяльной маски, затем плата подвергается пайке компонентов автоматическими и ручными методами, а финальный этап — тестирование с использованием автоматизированных тестовых стендов, в ходе которого проверяется электрическая целостность и соответствие параметров, и важно понимать, что на каждом этапе есть свои подводные камни: неправильная температура при лужении, некорректный выбор материала для диэлектрика или допуски при сверлении могут привести к труднопоправимым дефектам, которые станут заметны только после нескольких циклов эксплуатации.

Что такое стойки для печатных плат и почему они важны

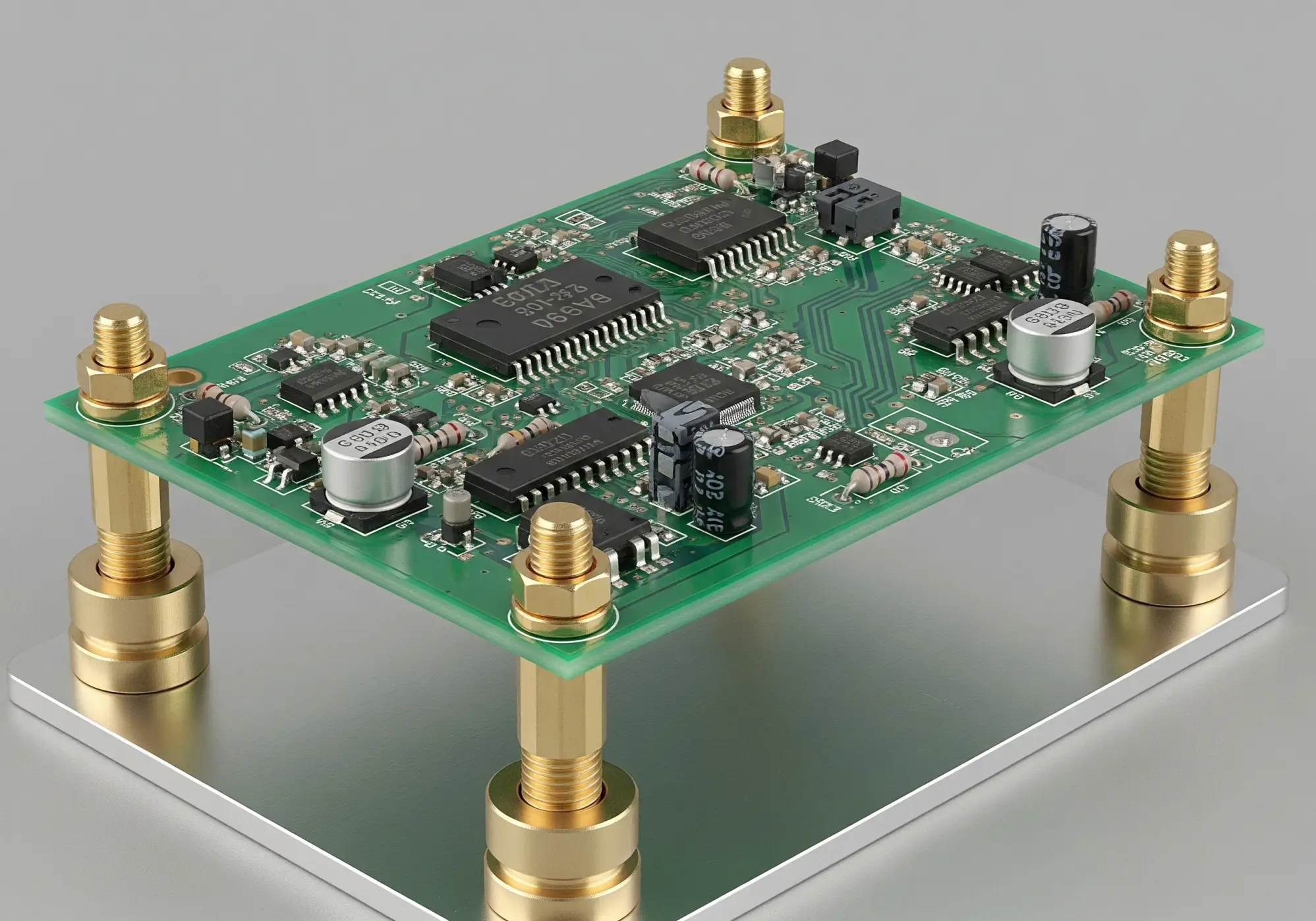

Стойки для печатных плат — это, казалось бы, простые, но крайне важные элементы конструкции, которые выполняют сразу несколько задач: они обеспечивают механическое крепление платы в корпусе устройства, создают необходимый зазор между платой и металлическими поверхностями, предотвращая короткие замыкания, служат точкой опоры при монтаже и демонтаже, и, в сложных системах, позволяют формировать каскады из нескольких плат, располагая их друг над другом по стойкам, при этом выбор стоек влияет на долговечность устройства, поскольку неправильно подобранная стойка может привести к механическим напряжениям и растрескиванию отверстий или дорожек при вибрации и эксплуатационных нагрузках, особенно в автомобилях или промышленном оборудовании.

Существует множество типов стоек: пластиковые защёлкивающиеся, резьбовые металлические, изолированные стойки с металлической втулкой, регулируемые по высоте и специализированные стойки для крепления плат в корпусах с ограниченным пространством, и выбор зависит от задач — для лёгких потребительских плат часто подходят пластиковые защёлкивающиеся стойки, которые удобны при массовой сборке и не требуют инструмента, тогда как для плат с большими массами компонентов или тех, что будут подвергаться вибрациям, лучше использовать металлические стойки с резьбой, при этом стоит учитывать и материал корпуса, поскольку металлическая стойка в металлическом корпусе может привести к токоведущим контактам при неправильной изоляции, поэтому иногда применяют диэлектрические стойки с металлическими распорными элементами, которые сочетают прочность и безопасность.

При выборе стойки обязательно проверяйте параметры отверстий на плате и размеры крепёжных мест в корпусе, потому что совпадение диаметра и типа резьбы — это критичный момент, который определяет возможность надёжного крепления, а также учтите высоту стойки, так как она определяет зазор до соседних компонентов и обеспечивает вентиляцию и охлаждение, причём неправильный выбор высоты может привести к ухудшению теплового режима, если, например, плата окажется слишком близко к металлической крышке и не будет проходить должный поток воздуха, что особенно критично для силовых модулей и микросхем с высоким уровнем рассеиваемой мощности.

Рекомендации по монтажу и хранению плат

Правильный монтаж и хранение плат — это не только про аккуратность, но и про длительную надёжность устройства: храните платы в антистатических пакетах в сухом помещении при умеренной температуре, избегая резких перепадов, перед монтажом очищайте контактные поверхности и проверьте отсутствие механических дефектов, при закреплении плат используйте рекомендованные стойки и винты, не перетягивайте крепления, чтобы не повредить посадочные отверстия, а также применяйте изоляционные шайбы или втулки, если стойки металлические и есть риск замыкания на корпуса или соседние проводники, помните про ESD-защиту при работе с чувствительными микросхемами и используйте заземлённую маячок-ленточку или антистатические перчатки, что существенно снизит риск повреждения платы ещё до её ввода в эксплуатацию.

Многие ошибки при работе с платами происходят из-за спешки или недостатка опыта: неверный выбор стоек и диаметра отверстий, чрезмерное затягивание винтов, отсутствие антикоррозийной защиты, игнорирование тепловых зазоров и отсутствие планирования вентиляции, и все эти промахи могут вылиться в трещины на плате, обрыв дорожек, повышенный нагрев или даже короткое замыкание, поэтому простая привычка проверять соответствие размеров, применять изолирующие элементы и тестировать плату на предмет механической прочности до окончательной сборки может сэкономить уйму времени и нервов, а также снизить стоимость ремонта в будущем.

Печатные платы и стойки — это не просто элементы конструкции, а взаимодополняющие части большого инженерного пазла, где каждая деталь влияет на надёжность, срок службы и эффективность работы устройства, и если вы планируете проектировать или собирать электронику, то уделите время правильному выбору материалов, размеров и методов крепления, тщательно протестируйте свои решения в прототипе и помните, что инвестиция в качественные стойки и правильное хранение плат окупится в виде стабильной работы и меньшего количества гарантийных случаев, потому что электроника любит порядок, аккуратность и продуманную инженерию, а не импровизацию.

П. СТОЙКИН
