ПРОСТОЙ ПЕРИСКОП

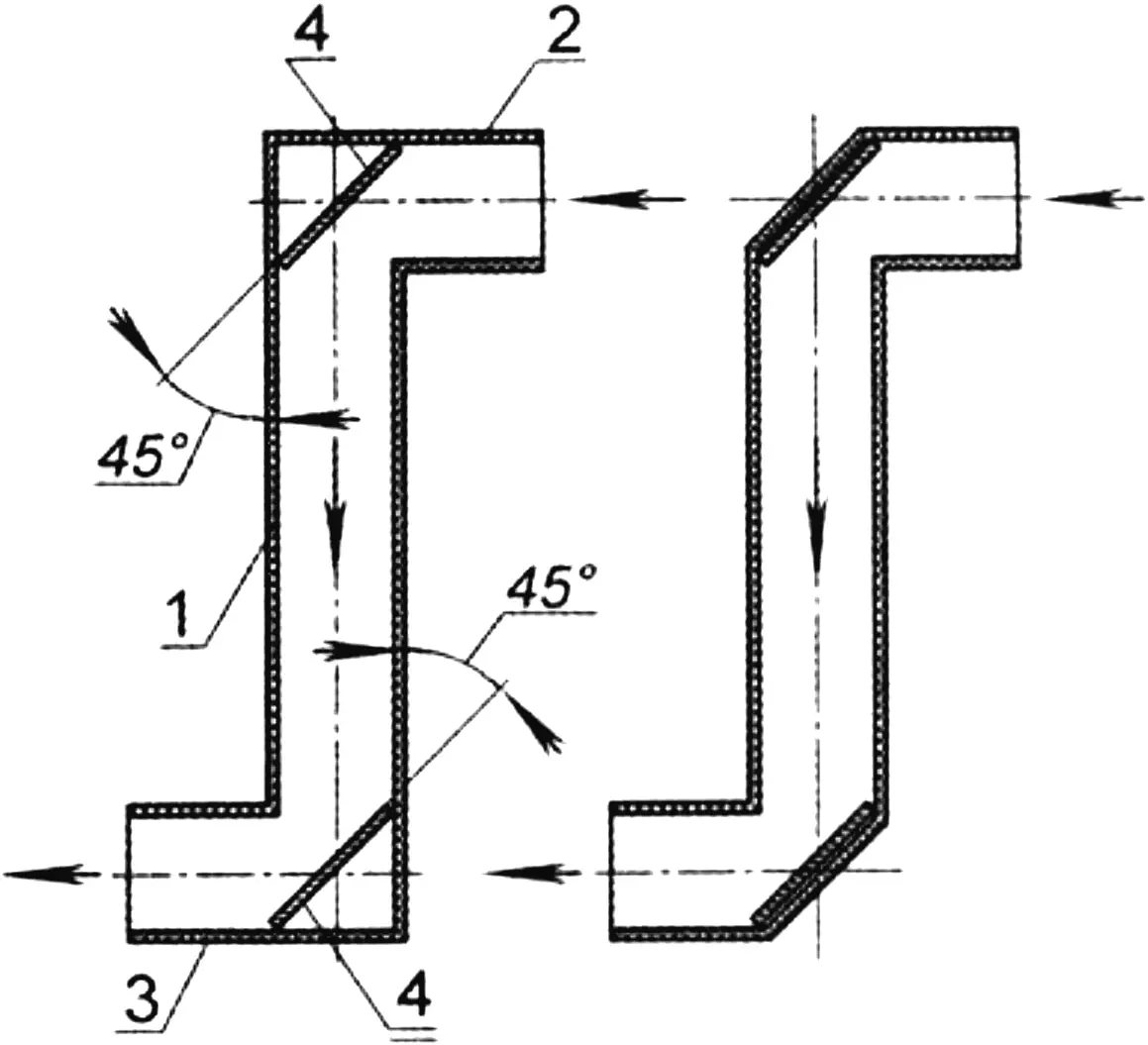

ПРОСТОИ ПЕРИСКОПВ детстве многие, вероятно, испытали восторг от книг Жюля Верна. Романтику дальних странствий на «Наутилусе» забыть невозможно даже спустя годы. Вот и сегодня подводная лодка с неизменным для неё перископом вызывает интерес у тех, кто в будущем станет капитаном. Для изготовления простого перископа нужно не так много – два дамских зеркальца (4) размером примерно 50×70 мм и тонкостенный прочный материал (например, дерево или пластик), из которого следует сделать стенки зрительной трубы (1), к которой примыкают верхнее (2) и нижнее (3) колена. В них под углом 45° устанавливают зеркала. В процессе изготовления прибора можно руководствоваться одной из показанных конструктивных схем. Длину зрительной трубы в 300 – 400 мм можно считать достаточной. Перископ можно снабдить поворотным устройством и ручками, что позволит вам почувствовать себя настоящим подводником.
