ШЛИФУЕТ… ВОЗДУХ

ШЛИФУЕТ... ВОЗДУХНоваторами Сумского машиностроительного производственного объединения имени М. В. Фрунзе разработана высокопроизводительная шлифовальная машинка, отличающаяся от существующих компактностью и малым весом. Она облегчает выполнение таких трудоемких операций, как зачистка сварных швов, снятие заусенцев с заготовок, шлифовальные работы.

Машинка состоит из корпуса-статора с прикрепленными к нему передней и задней рукоятками, между которыми находятся крышки, образующие рабочую камеру. В последней заключен ротор с лопатками; на его валу за сдвоенным подшипником закреплен абразивный круг с предохранительным щитком.

Включается инструмент с помощью воротка на задней рукоятке. При повороте его шток отжимает пробку, открывающую доступ сжатому воздуху: он проходит по каналу рукоятки в рабочую камеру. Замкнутый между статором и ротором воздух давит на лопатки, заставляя ротор вращаться, и выходит из рабочей камеры через выхлопные окна а кожух, а затем в глушитель. Интересно, что окна продольные, расположены по образующей цилиндра статора со смещением, поэтому воздух вырывается не одновременно, благодаря чему удалось значительно снизить уровень шума при работе.

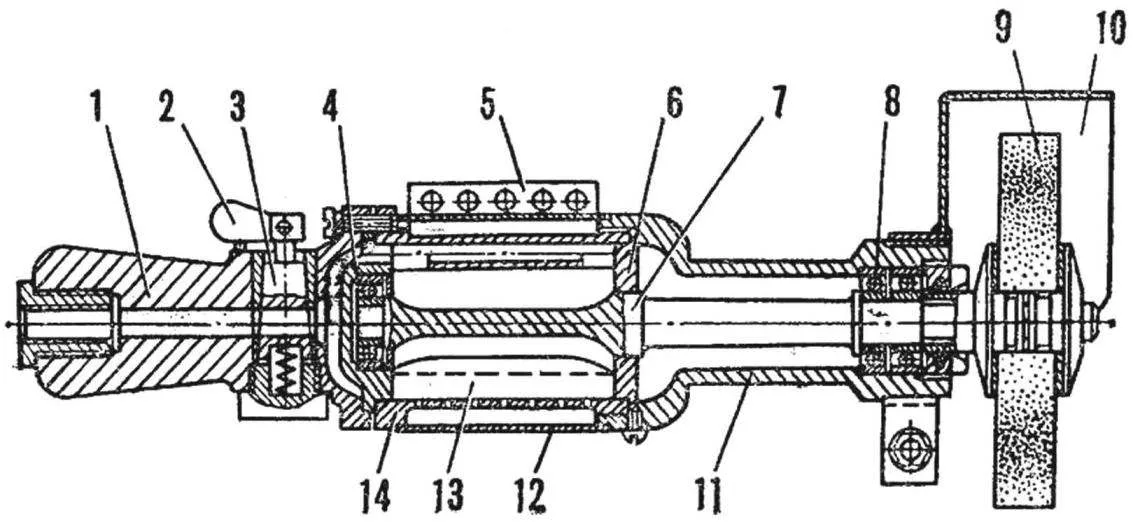

Шлифовальная машинка:

1 — рукоятка с хвостовиком к пневмосистеме, 2 — вороток, 3 — пробка, 4, 6 — крышки, 5 — глушитель, 7 — ротор с валом, 8 — сдвоенный подшипник, 9 — абразивный круг, 10 — защитный кожух, 11 — рукоятка, 12 — кожух статора, 13 — выхлопные окна, 14 — статор.

Об эффективности машинки свидетельствует сумма годовой экономии от ее внедрения — 9 тыс. руб. Благодаря легкости и портативности инструмент с успехом может применяться даже для обработки труднодоступных мест в различных конструкциях и аппаратах.
