ПАЛАТКА ВЫХОДНОГО ДНЯ

ПАЛАТКА ВЫХОДНОГО ДНЯПродающиеся в магазинах отечественные палатки с тентом тяжелы (обычно около 3 кг), а без тента — плохо защищают от дождя. Импортные — легче и лучше, но дорогие. Поэтому некоторые туристы сами делают палатки из тонкого капрона в сочетании с тентом из водонепроницаемого материала. Однако тент усложняет конструкцию палатки, утяжеляет ее и увеличивает время «разбивки», да и суммарная стоимость остается высокой.

Я турист с большим стажем и для походов различной сложности использовал разные палатки промышленного изготовления. Этот опыт позволил мне спроектировать и сделать легкую, надежно защищающую от дождя и быстро устанавливаемую двухместную палатку из обычной полиэтиленовой пленки. Она достаточно удобна, дешева и вполне пригодна для походов выходного дня. Простая же ее конструкция и несложная технология изготовления позволяют самостоятельно сшить это «бивачное жилье» даже человеку, имеющему лишь начальные портняжные навыки.

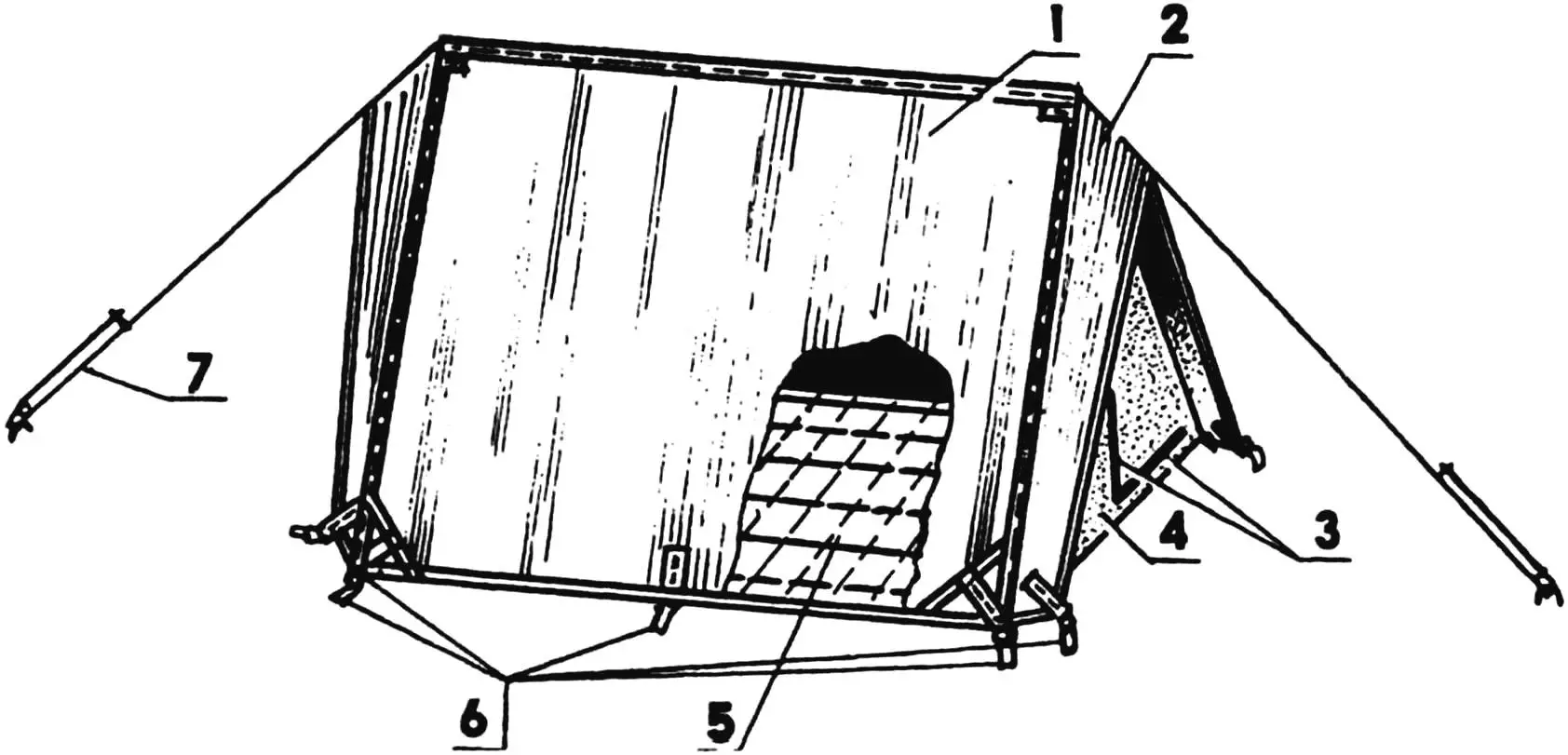

Общий вид палатки

Общий вид палатки:

1 — крыша; 2 — козырек (2 шт.); 3 — застежки-«молнии» входа; 4 — торцовое полотнище (2 шт.); 5 — пол; 6 — нижние растяжки со шпильками (10 шт.); 7 — коньковая (торцовая) растяжка с колышком (2 шт.)

Кроме пленки понадобится также легкая хлопчатобумажная ткань для торцов палатки и покрытия полиэтиленового пола и липкая лента типа «скотч» для герметизации швов. Крышу палатки лучше сделать из непрозрачной молочно-белой или цветной пленки. Если же используется обычная прозрачная пленка, то ее надо «продублировать» изнутри марлей, которая сделает палатку непрозрачной, предотвратит «парниковый эффект» в жаркий солнечный день и уменьшит конденсирование паров в холодную погоду.

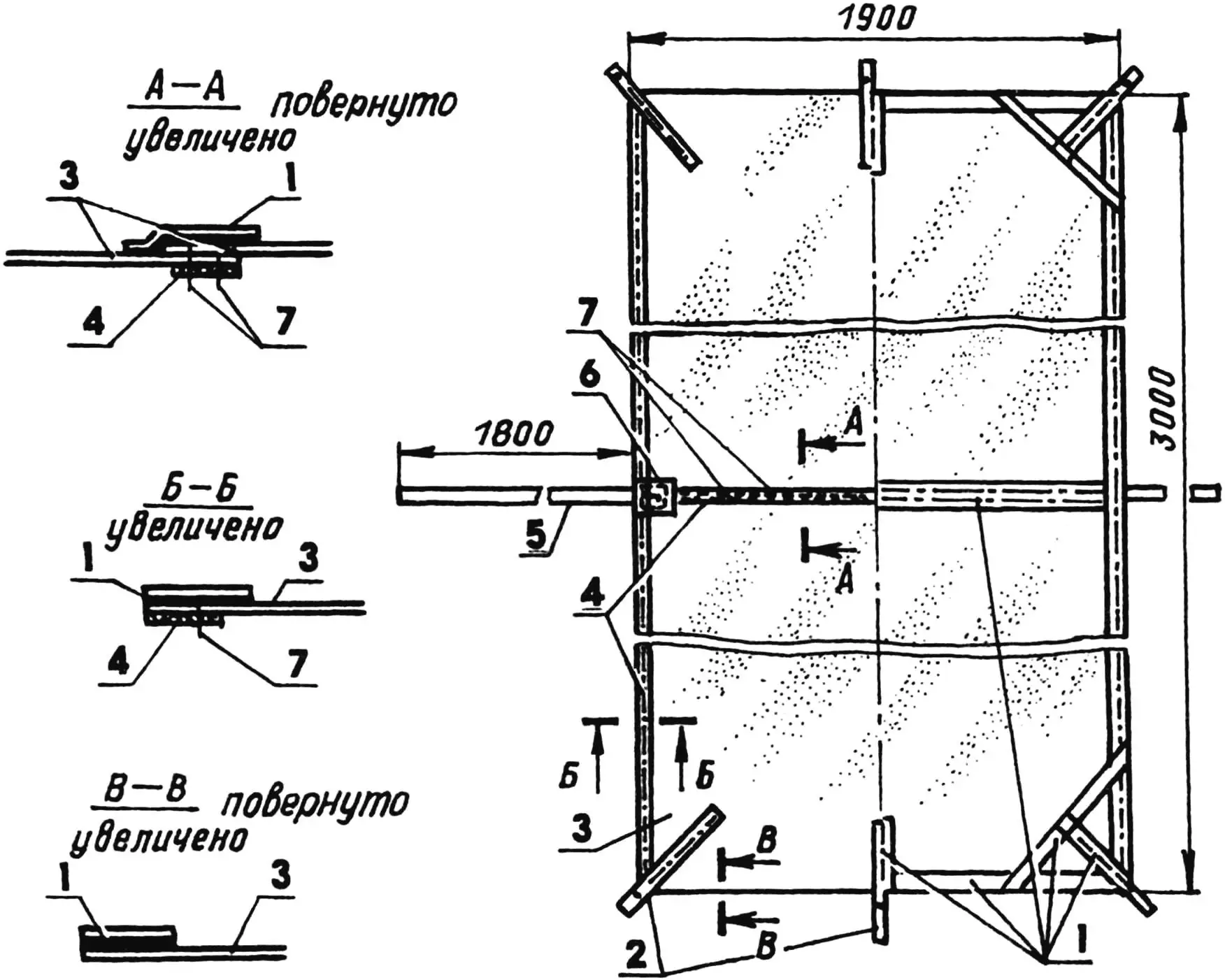

Развертка крыши (слева — вид изнутри, справа — вид снаружи)

Развертка крыши (слева — вид изнутри, справа — вид снаружи):

1 — липкая лента («скотч»); 2 — нижние растяжки; 3 — крыша (полиэтиленовая пленка s0,06…0,08); 4 — «силовой каркас» — коньковая и торцовые кромки; 5 — коньковая растяжка (2 шт.); 6 — подкладка под стойку (полиэтилен 82…3); 7 — швы; элементы 2,4,5 выполнены из капроновой («брючной») тесьмы

Для упрощения кроя и шитья палатка запроектирована в форме шалаша (без вертикальных боковых стенок). Такая конструкция более устойчива к ветру и сокращает количество «воздушных» растяжек с колышками с обычных восьми до двух торцовых, что ускоряет ее установку и снятие. Высота конька такая же, как у большинства двухместных палаток. Пол же сделан несколько шире, чтобы компенсировать уменьшение объема из-эа отсутствия вертикальных боковых стенок.

На рисунках показаны размеры и линии сшивания всех основных частей палатки — пола, крыши, торцов и козырьков. Полиэтиленовя пленка пола покрывается изнутри тканью, которая сшивается с ним на машинке через каждые 300—350 мм в двух взаимно перпендикулярных направлениях. Затем на каждый шов со стороны пленки наклеивается полоса липкой ленты шириной около 30 мм. Укрепляя швы и защищая их от воды, лента повышает также общую прочность пола и других элементов изделия.

Перед герметизацией «скотчем» швов палатки поверхность пленки, на которую наклеивается лента, необходимо очищать ацетоном или бензином. При этом надо иметь в виду, что лента разматывается с катушки с некоторым усилием и при этом растягивается. Если ее наклеивать на шов тут же, то через некоторое время появятся складки, от которых можно избавиться только разрезая «скотч» и наклеивая дополнительные его кусочки. Поэтому, отмотав с катушки кусок ленты, надо выжидать 1—2 мин для ее стабилизации по длине.

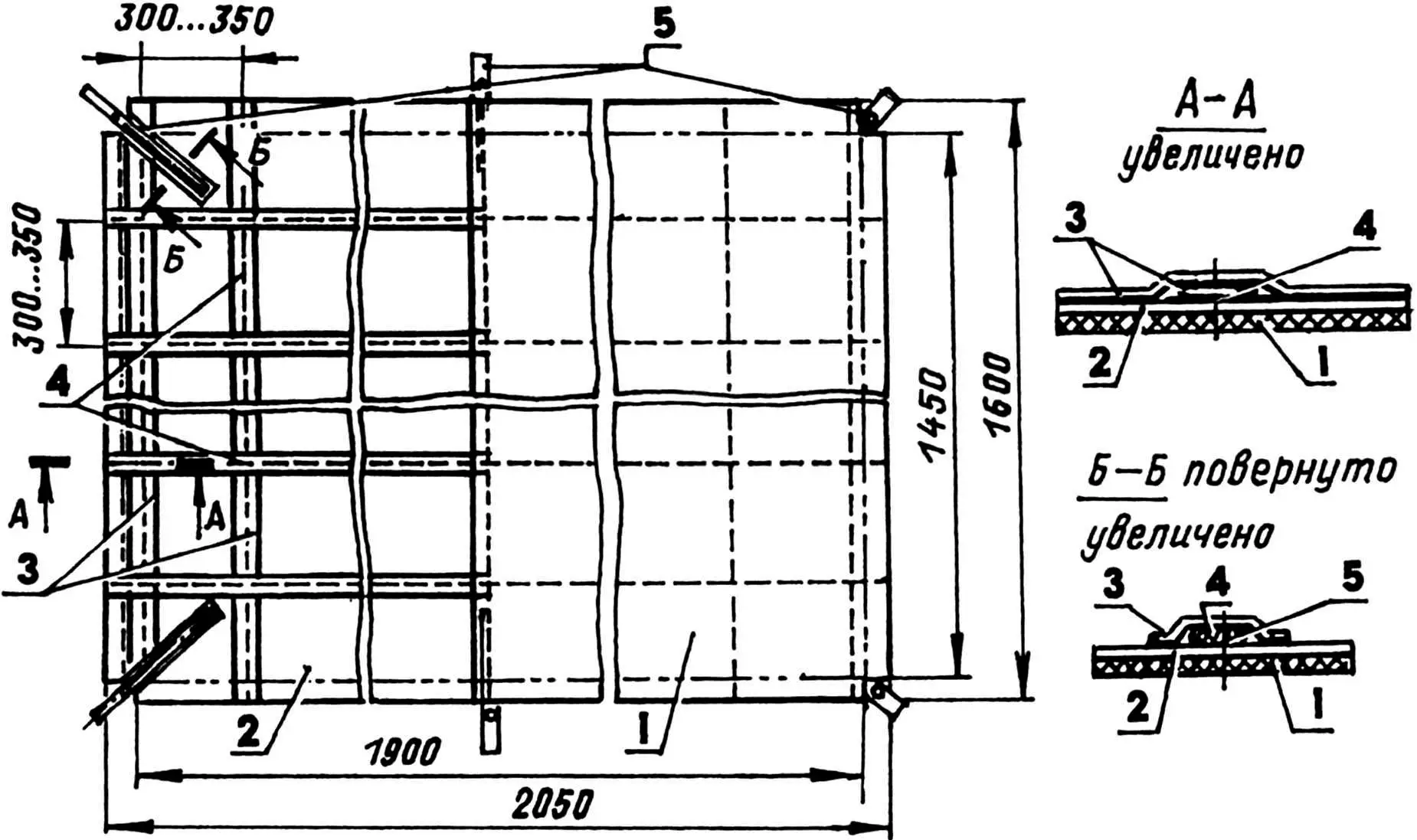

Развертка пола (слева — вид снизу, справа — вид сверху)

Развертка пола (слева — вид снизу, справа — вид сверху):

1 — тканевая основа; 2 — пленка (s0,06…0,08): 3 — липкая лента; 4 — швы; 5 -растяжки (капроновая ((брючная» тесьма, 6 шт.)

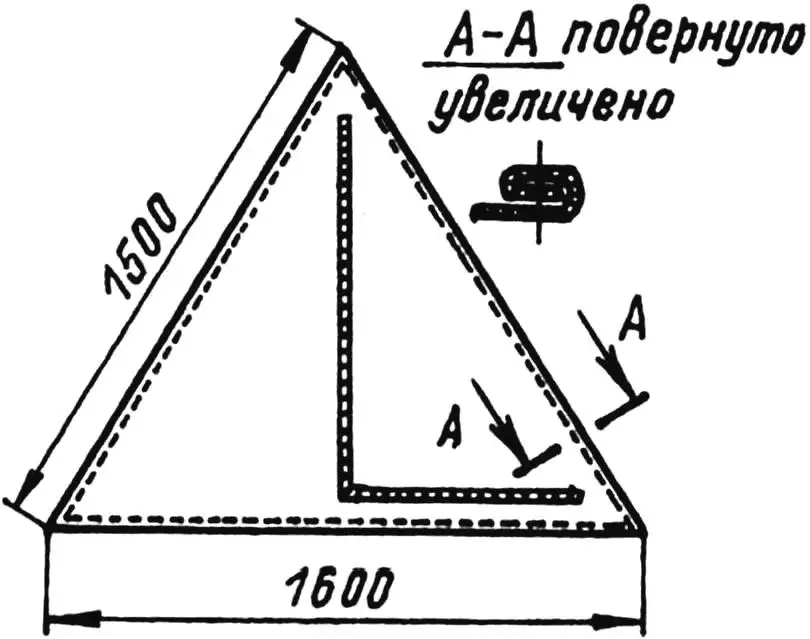

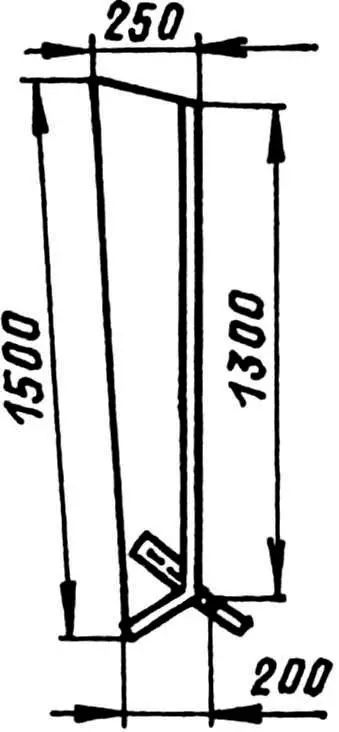

Торцовое полотнище, Деталь козырька

Торцовое полотнище, Деталь козырька

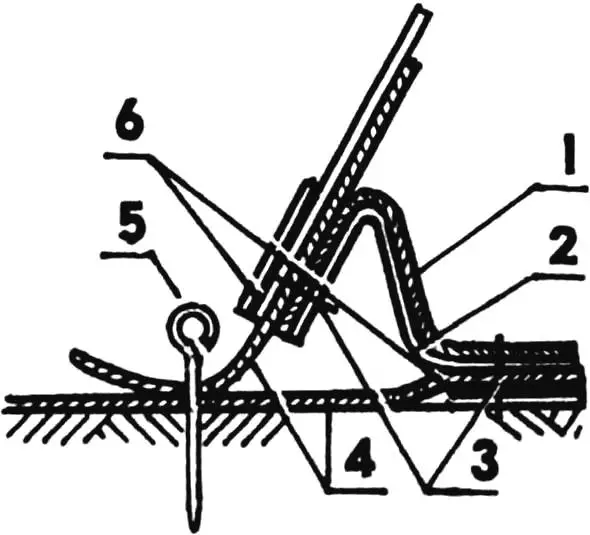

Стыковка пола и крыши

Стыковка пола и крыши:

1 — тканевая основа пола; 2 — пленка пола; 3 — швы; 4 — растяжки; 5 — шпилька (проволока s3, L150); 6 — липкая лента

В углах пола (на продолжении диагоналей) и в середине его боковых кромок (снаружи, перпендикулярно к ним) пришиваются шесть растяжек из отрезков капроновой брючной тесьмы. В них впоследствии делаются отверстия для растягивания и крепления пола к земле шпильками. Такие же отрезки тесьмы нашиваются в соответствующих местах и на крышу. Кроме этого, к крыше пришиваются еще длинные полосы тесьмы: по середине — коньковая, переходящая в продольные растяжки, и по торцовым кромкам, к которым затем пришиваются торцовые полотнища (фронтоны). Нижние угловые части крыши «усиливаются» полосами «скотча», которые приклеиваются перпендикулярно диагональным растяжкам, проходя через их начало.

Для укрепления верхних углов крыши в местах установки стоек используются полиэтиленовые подкладки толщиной 2— 3 мм. Если крыша делается из прозрачного полиэтилена, который «затеняется» марлей, то пленка в этом случае сшивается с марлей, а швы герметизируются липкой лентой так же, как это делается при изготовлении пола. В этом случае «скотч», усиливающий нижние углы, можно не наклеивать.

Подготавливая тканевые торцы палатки, следует подрубить на машинке их кромки и во входной торец вшить две пластмассовые застежки-«молнии» замочками в разные стороны. При желании в торцах нашиваются окна из капроновой сетки с закрывающими их клапанами и карманы для мелких вещей.

Заготовки козырьков вырезаются из такой же полиэтиленовой пленки, что пол и крыша. На их нижние наружные углы нашиваются отрезки капроновой тесьмы (растяжки) для крепления козырьков к земле шпильками, а наружные кромки усиливаются липкой лентой.

Подготовленные части и детали палатки соединяются в следующей последовательности. Сначала накладными швами пол пришивается к низу крыши и к капроновой тесьме, ранее нашитой на края крыши, затем пришиваются торцы. Последние пристрачиваются также к напускам пола. Места стыковки торцов с полом и крышей в углах палатки зашиваются вручную при пробной постановке палатки.

Козырьки настрачиваются на торцовые края крыши, и швы оклеиваются с наружной стороны липкой лентой. Перед соединением частей козырьков продолжения коньковой тесьмы (растяжки) желательно поставить так, чтобы они потом крепились к земле примерно под углом 45°, и наметать линию стыковки деталей козырьков. После сшивания частей швы и «свободные» кромки козырьков оклеиваются «скотчем».

При пробной постановке палатки надо уточнить места отверстий для шпилек на растяжках пола. Они должны совпасть с отверстиями на растяжках крыши так, чтобы каждая шпилька хорошо натягивала и держала и пол, и крышу. В дальнейшем, после хорошей подгонки, для удобства постановки палатки растяжки пола и крыши следует сшить попарно.

Массв палатки в приведенном варианте не превышает 1,5 кг. Из них чуть больше 700 г «тянет» полиэтиленовая пленка (10,5 мг при массе 70 г/мг). Хлопчатобумажные торцы площадью 5,5 м2 из такой же ткани в зависимости от толщины материала весят 300—500 г. Остальная масса слагается из липкой ленты, капроновой тесьмы и «молний»

Если прозрачная пленка крыши палатки дублируется марлей (40 г/мг), то палатка утяжеляется еще граммов на 250. Шпильки длиною 150 мм лучше всего сделать из стальной проволоки диаметром 3 мм. Вместе с двумя дюралюминиевыми колышками они «потянут» еще примерно столько же, сколько и марля.

Палатка ставится в следующей последовательности. Сначала расправляется и укрепляется пол шестью шпильками (попарно с каждой стороны). Затем поднимается на стойках крыша и с помощью двух колышков с противоположных торцов натягиваются коньковые растяжки. Последними в натянутом положении пришпиливаются к земле козырьки.

Конструктивная схема палатки позволяет при необходимости легко изменить ее размеры. Для этого нужно только увеличить или чуть уменьшить приведенную на рисунках длину пола и крыши (1900 мм) на нужную. Для лучшей защиты торцов палатки от «косого» дождя с ветром можно увеличить и козырьки, учитывая при этом удобство входа и выхода.

Используя палатку в различных походах, мы убедились в достаточной ее надежности. Следует заметить, что прочность этой полиэтиленовой пленки не столь уж и мала, как кажется на первый взгляд. Для наглядности можно вспомнить, как юные рыболовы переносят рыбок в пакете, наполненном несколькими литрами воды: ведь прочность полиэтилена 150 кг/см2. Это значит, что ленточка пленки шириной 10 мм выдерживает нагрузку до 1 кг (толщина обычной пленки 0,06—0,08 мм). Вместе с тем, следует помнить, что пленка легко прокалывается и разрезается острыми предметами. На этот случай надо всегда иметь с собой для срочного ремонта катушку липкой ленты.

Н.ИВАНОВ, г. Санкт-Петербург
