МЕЛЬНИЦА-УМЕЛИЦА

МЕЛЬНИЦА-УМЕЛИЦАХлеб, выпеченный в деревенской печи, в рекламе не нуждается: по всем статьям удал. Только вот хранить мешки с мукой хлопотно, куда проще — зерно. А стало быть, надо иметь возможность и помолоть зерно у себя дома, не выезжая на мукомольный завод. Причем получить муку как мелкого, так и крупного помола. В домашних условиях на селе нередко приходится вести обдирку зерновых, подсолнечника, рушить и измельчать мел, соль, различные зерноотходы. Да и готовить комбикорма на своем подворье — мечта сельского жителя: поголовье скота и птицы в личном хозяйстве растет день ото дня.

Вот такой механизм я себе и построил, а назвал его крупорушкой-мельницей. Основные рабочие части — ротор и статор. Они выполняют функции жерновов — первый вращается внутри второго. В общем, моя мельница выглядит так. На деревянном табурете находится электродвигатель мощностью 1 кВт на 220 В, однофазный, перемотанный из списанного трехфазного. К нему с помощью уголков крепится сама мельница — так, чтобы подшипник в ее центральном отверстии надвигался на вал двигателя: на этом валу как раз и будет вращаться ротор, развивая до 3000 об/мин.

Сам корпус мельницы очень схож с круглыми конфетными коробками толщиной 56 и Ø348 мм. Дно коробки с бортом 50 мм — статор, а крышка (высотой 15 мм) закрывает «внутренности». Сверху на корпусе на винтах М4 закреплен небольшой чугунок с вырезанным дном. Вместо последнего приспособлена заслонка-пластина. Внизу — рукав-пыльник из брезента (на таких же винтах). Под заслонкой и над пыльником в статоре сделаны окна «входа — выхода» — 15X30 мм. Через верхнее, когда заслонка приоткрыта, из чугунка поступает «сырье», а через нижнее ссыпается готовая «продукция». Рукав рекомендуется использовать обязательно: помол не будет разлетаться в стороны, а устремится Непосредственно в подставленный мешок или другую емкость.

Статор — из металлической полосы толщиной 2 и шириной 54 мм. Изогнул ее по окружности. Поместил в форму и залил с одного торца алюминием — получилась чашка с 4-мм дном. Затем нарезал уголки 20X20X50 мм. Приварил их к борту чашки изнутри, оставив свободными места для окон, — поверхность стала ребристой. (Потом уже подумал, что уголки можно ставить просто на винты — эффект будет тот же.) По центру статора просверлил отверстие под вал.

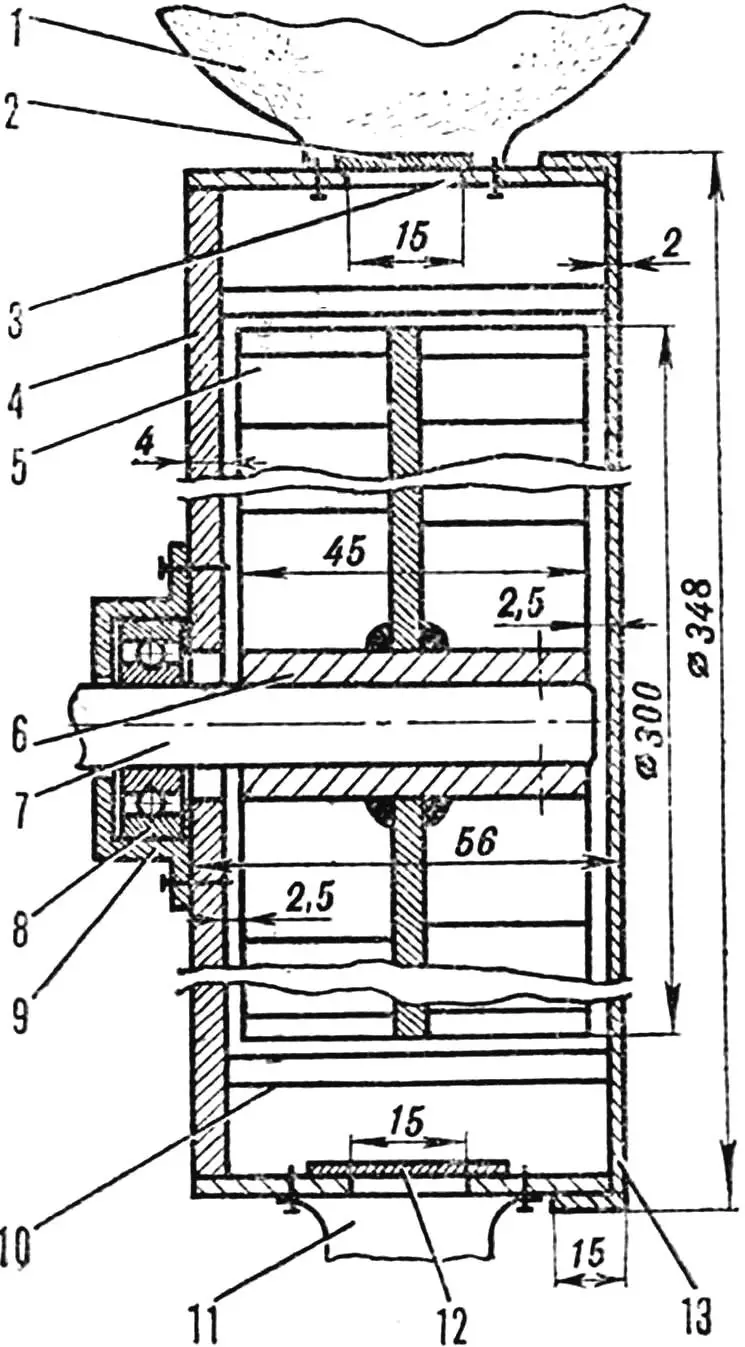

Рис. 1. Принципиальная схема мельницы

Рис. 1. Принципиальная схема мельницы:

1 — емкость для зерна, 2 — заслонка емкости, 3 — входное отверстие, 4 — корпус-статор, 5 — ротор, 6 — втулка, 7 — вал электродвигателя, 8 — подшипник, 9 — корпус подшипника, 10 — уголки статора, 11 — рукав-пыльник, 12 — заслонка рукава, 13 — крышка.

Заготовку для ротора — круг Ø322 мм — вырезал из металлического листа толщиной 3 мм. Затем провел на нем окружность Ø300 мм и разбил ее на 32 одинаковые части. В точках разметки просверлил отверстия Ø3 мм. До них снаружи по радиусу сделал пропилы ножовкой и отогнул лепестки, как показано на чертеже. По центру ротора вварил втулку длиной 45 мм и Ø28X5 мм.

При сборке конструкции вначале поставил на вал статор, затем на шпонке ротор и окончательно закрепил все шпилькой через втулку и вал. Крышку зафиксировал сверху четырьмя винтами М6 по окружности корпуса.

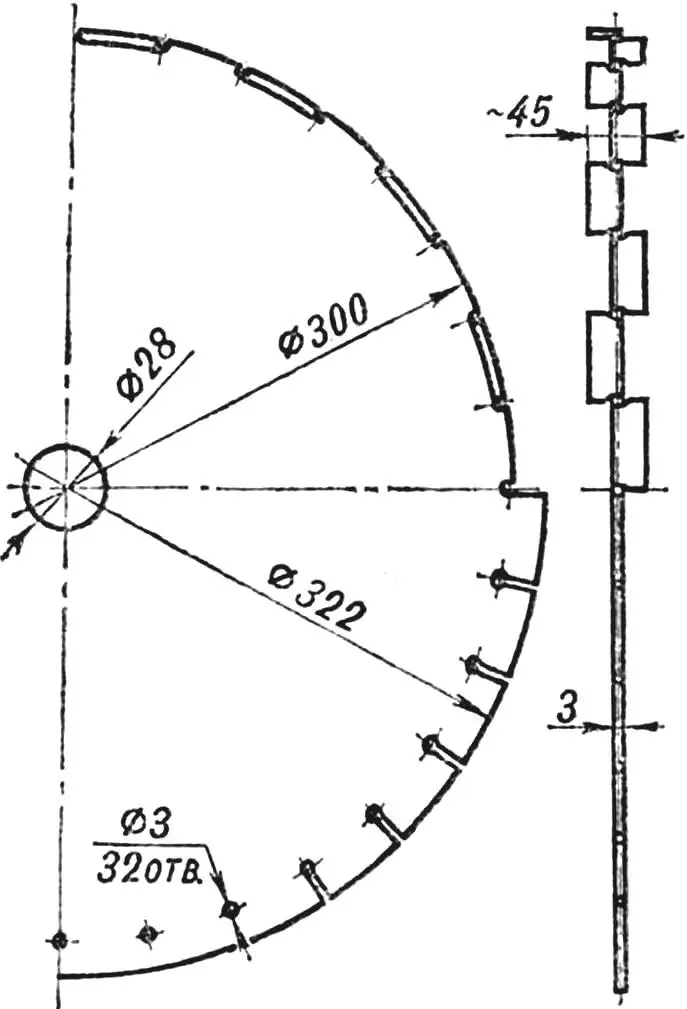

Рис. 2. Ротор.

Рис. 2. Ротор.

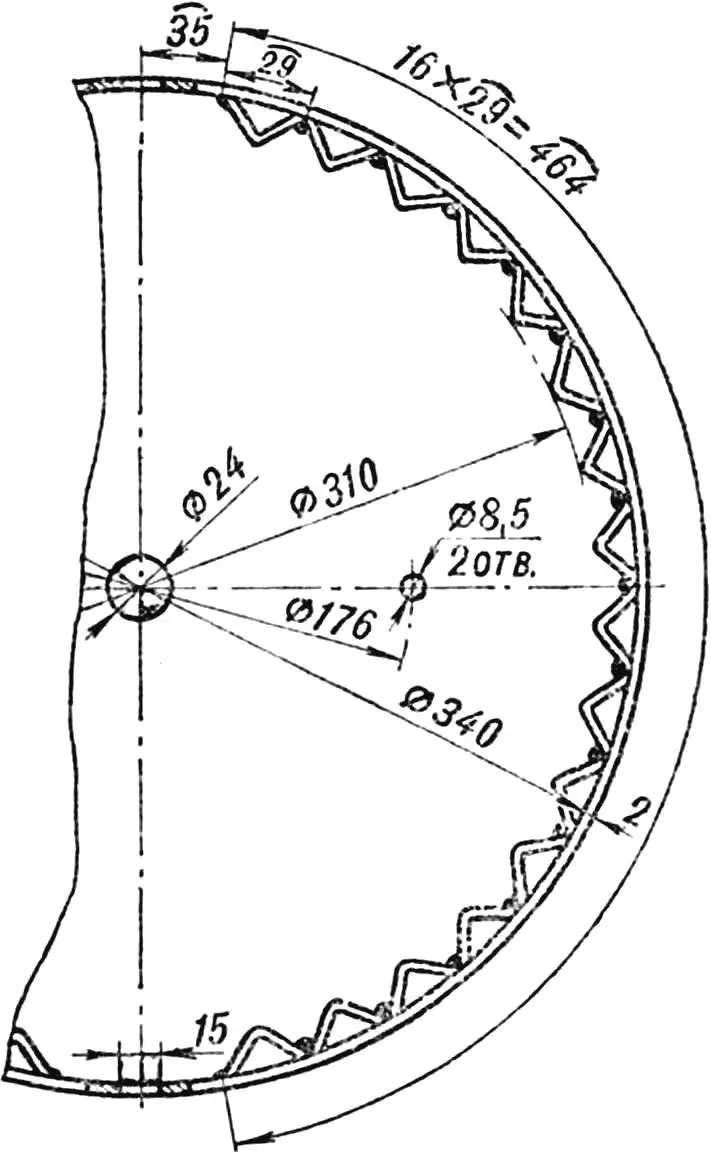

Рис. 3. Статор.

Рис. 3. Статор.

При работе мельницы требуется соблюдать такой порядок: заполните, скажем, зерном чугунок и запустите двигатель. Когда он наберет обороты, откройте верхнюю заслонку — засыпьте часть зерна. Дополняйте его количество по мере того, как будете удалять муку, действуя нижней заслонкой. Старайтесь не слишком пересыпать: к этому можно быстро приноровиться. Однако быть внимательным приходится все время — ведь производительность мельницы почти 5 кг/мин. Как показала практика, качество помола зависит от числа оборотов двигателя и, конечно, от величины зазора между ротором и статором. В моей конструкции для обдирки или рушения зерна — зазор 5 мм. Для муки необходимо уменьшить его до 2 мм: надо иметь еще сменный ротор с большим диаметром. Но есть другой выход — изменить схему подключения к двигателю: снять мельницу с вала двигателя и, поставив отдельно, наладить ременную передачу со сменными шкивами, увеличивая (для муки) число оборотов.

И. ШАМОТОВ, с. Володарское, Кокчетавская обл.
