ЦЕНТРОУКАЗАТЕЛЬ

Подходит ко мне недавно внук-пятиклассник с просьбой: нужно, мол, придумать проект для печати на 3Д-принтере, ребята из интернета скачают солдатиков, а я что-нибудь полезное хочу сделать — подскажешь?

На глаза попалась консервная банка.

— Попробуй найти центр детали в виде круга.

— Ну это я знаю: проводим линию диаметра, а потом циркулем делаем две засечки, соединяем точки их пересечений — получаем центр.

— Все верно, но в мастерской удобнее и быстрее воспользоваться специальным инструментом — указателем центра. Его и предлагаю сделать в качестве конкурсной работы.

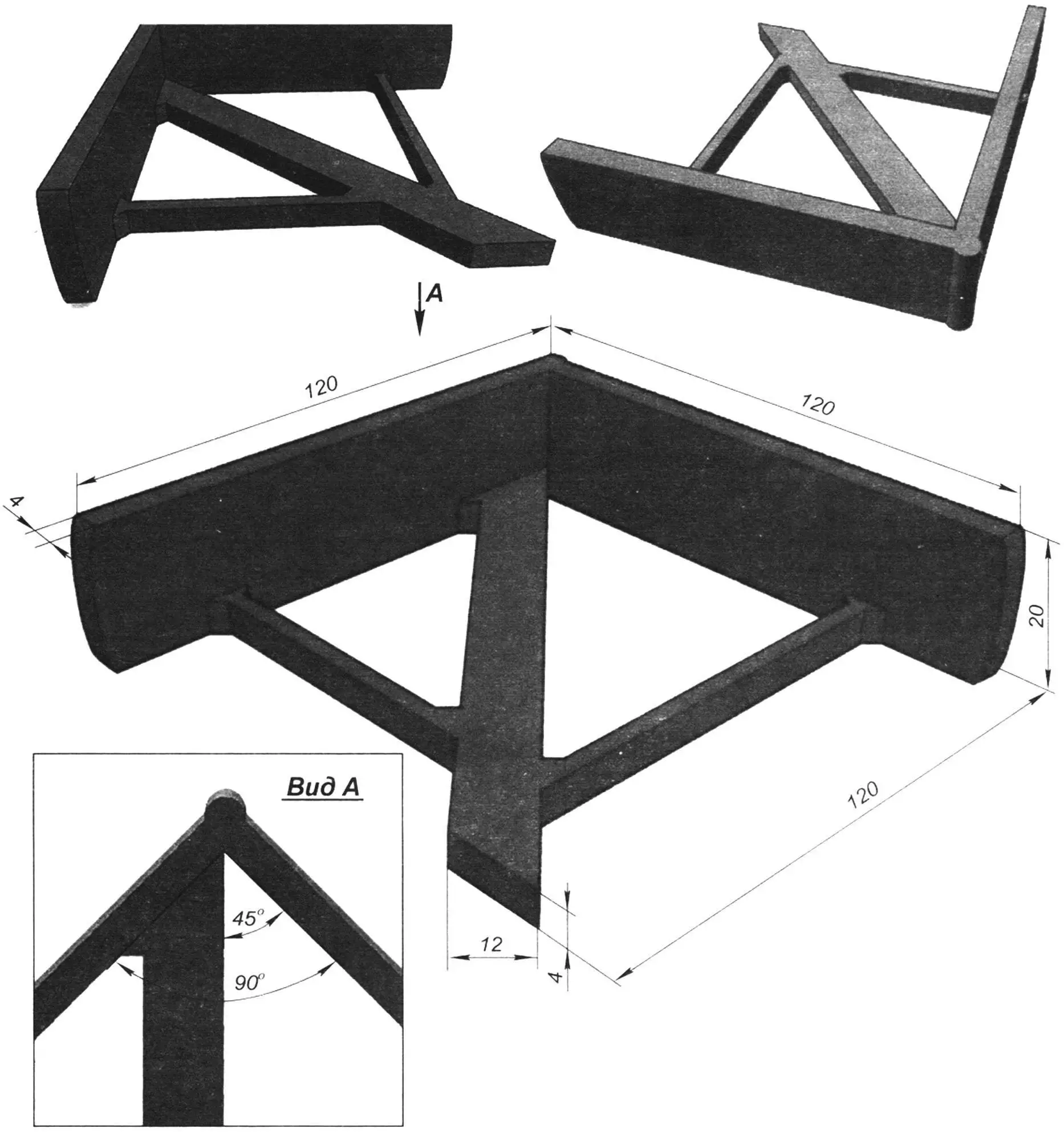

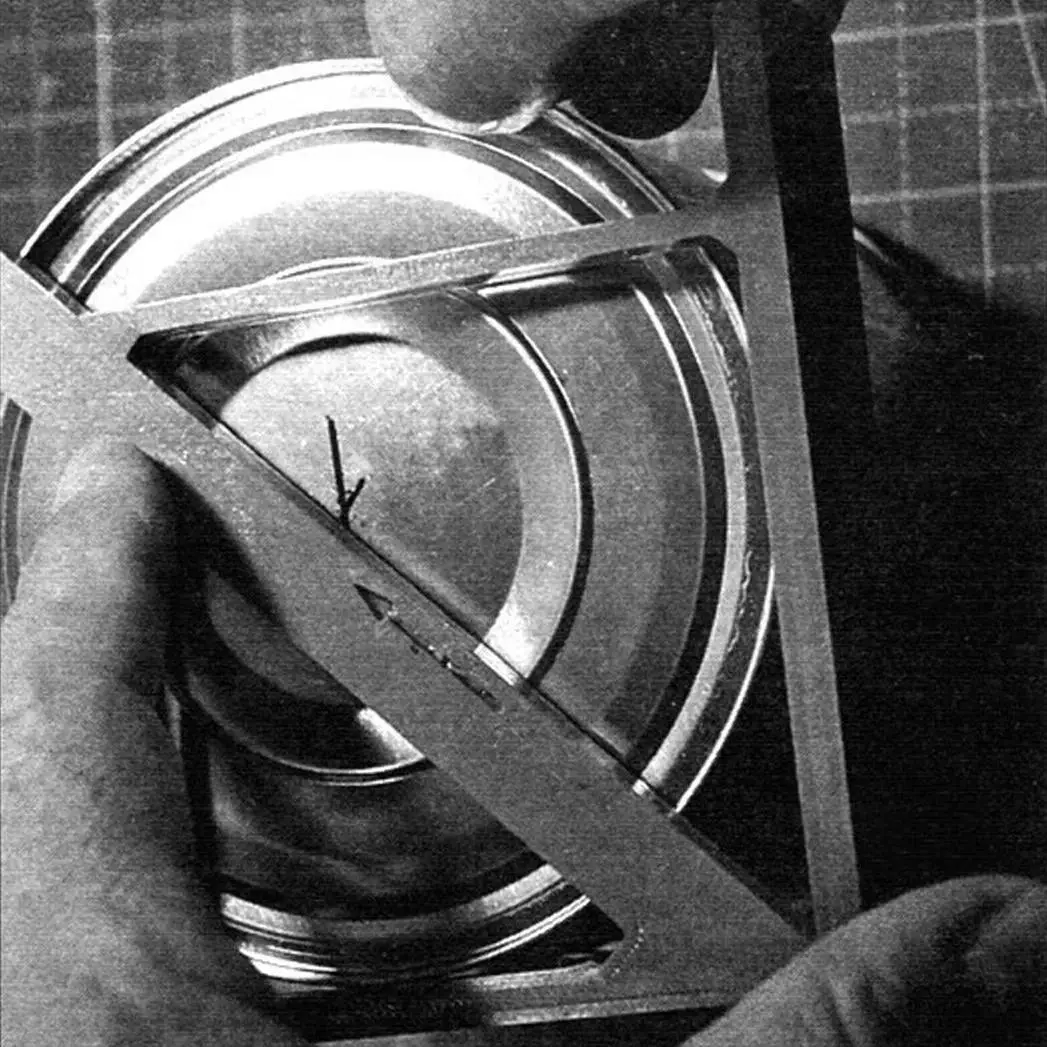

Конструкция приспособления крайне проста — взгляните на рисунок — это две боковые линейки, закрепленные под прямым углом, между которыми под 45° находится третья линейка, расположенная плашмя. Прикладываем боковые упоры к детали и наносим риску, затем поворачиваем устройство на произвольный угол и отмечаем вторую риску — их пересечение и будет искомым центром.

Сделать устройство можно, напечатав его на 3D-принтере, либо по старинке — из фанерных, пластиковых или металлических пластинок, соединенных на клею или сваркой. Важно только точно выдержать углы.

…Через неделю довольный внук вместе с дипломом за победу в конкурсе моделирования принес мне в подарок рабочий образец центроуказателя собственного изготовления. Даже не знаю, чему больше радоваться!

«Моделист-конструктор» № 4’2025, Александр ЖАРОВ, пос. Голицыно (Московская обл.)
