Схема термосварки

СВАРКА ВДОГОНКУ

Многим моделистам и самодеятельным конструкторам, работающим с пенопластом, известен способ резки его раскаленной нихромовой проволокой, А вот молодые ученые Института механики металлополимерных систем АН БССР на этом принципе разработали сварочный аппарат для пластмассовых деталей различной формы, основным рабочим органом которого является аналогичный нагревательный элемент. Он выручает в тех случаях, когда необходимо провести соединение таких заготовок в труднодоступных местах.

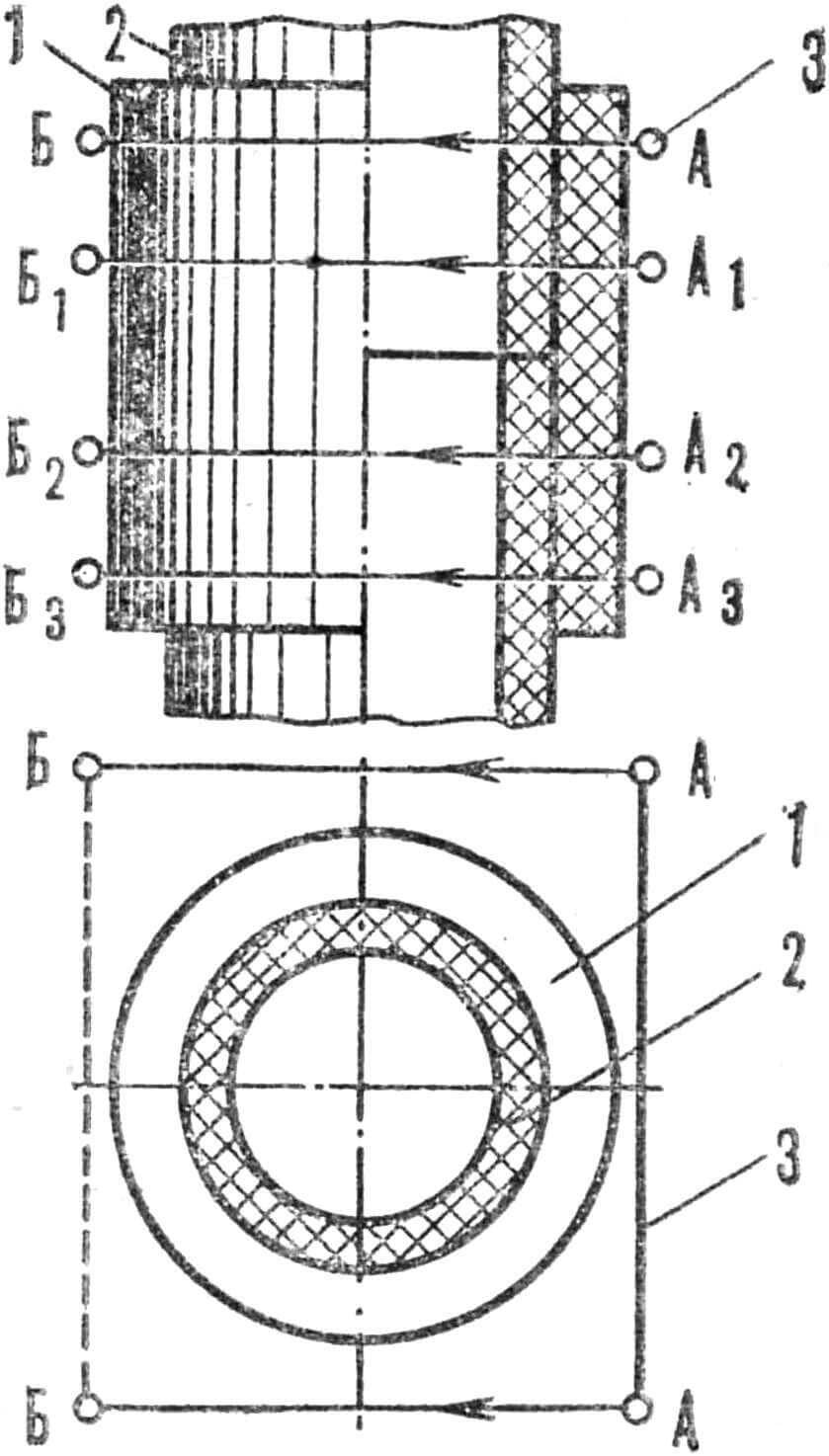

Схема термосварки:
1 — муфта, 2 — труба, 3 — термоэлемент.

Например, как сварить трубы под плотно посаженной муфтой, да еще и приварить их к ней! Обычными способами выполнить эту задачу невозможно. А по белорусскому методу — и быстро и легко: нужно ввести нагревательный элемент в зону сварки сквозь тело соединяемых деталей. Соединить разрезав? Да, парадоксально, но технология заключается именно в этом. При прорезании пластмассового узла раскаленной тонкой пластиной или проволокой вслед за ними, как бы вдогонку, расплавленные края реза, расширяясь, соединяются и накрепко свариваются. Интересно, что нагревательный элемент при этом можно в итоге и не выводить обратно из зоны сварки, а оставить в теле детали: вваренный в нее, он будет служить армирующим стержнем, повышая прочность соединения.

На рисунке нагревательный элемент из точек А—А проводится до точек Б — Б, соединяя муфту с трубой по всему периметру; при этом обе детали сохраняют целостность.

Размеры нагревательного элемента и параметры процесса зависят от материала, размеров и формы свариваемого узла. Небольшая зона разогрева и малая энергоемкость процесса позволяют не опасаться коробления даже тонкостенных деталей при такой сварке. Этим способом можно соединять узлы из полиэтилена, полипропилена, капрона и других термопластов.
