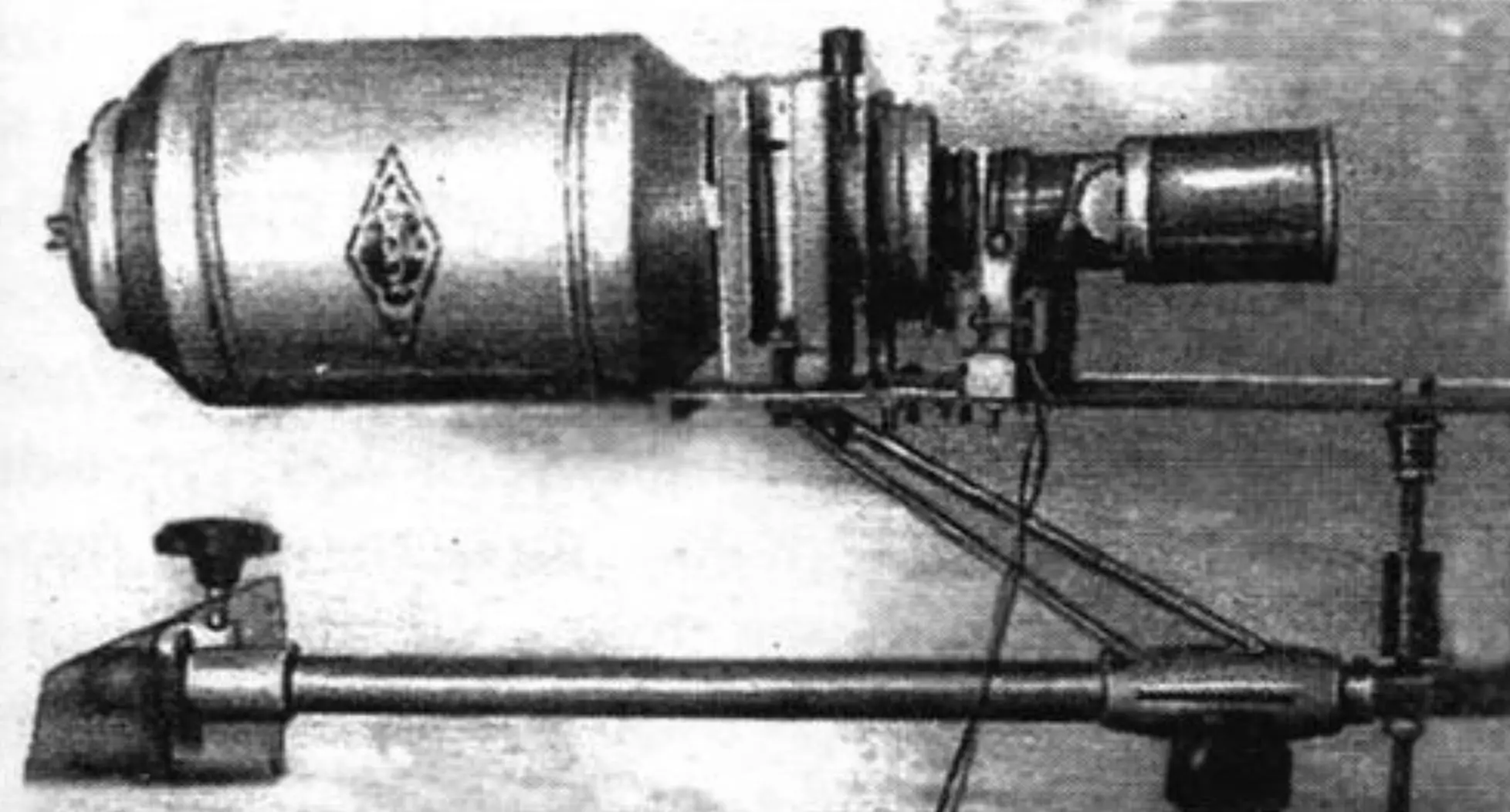

У моего внука-школьника был день рождения. Вся семья загодя готовилась к празднику. Молодое поколение учило стихи и придумывало конкурсы, родители озадачились угощениями и сюрпризами для гостей. Ну а деду поручили обеспечить звуковое и визуальное оформление мероприятия. С первым вопросом я справился быстро: настроил синтезатор, проверил колонки и музыкальный центр. А вот со «зрительным рядом» пришлось повозиться: решил удивить собравшихся игрушкой из своего детства — калейдоскопом, для чего изготовил специальную проекционную установку.

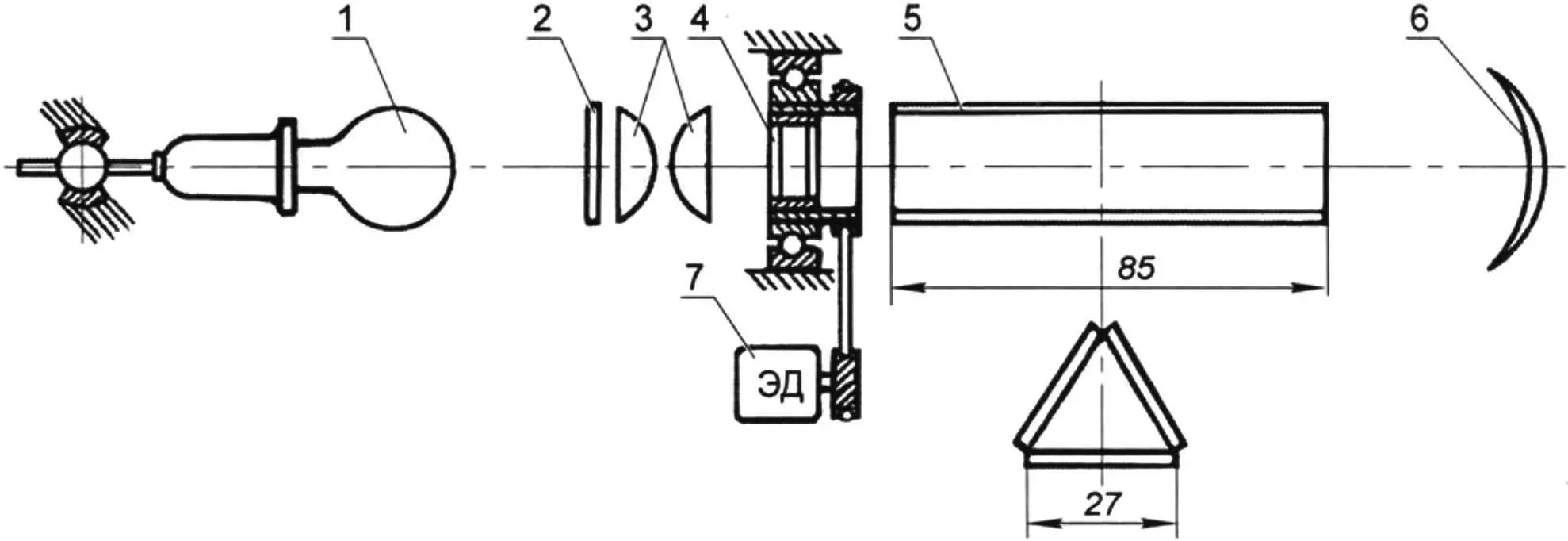

Приводимая схема поясняет основную идею. Во-первых, понадобится любой достаточно мощный осветитель — я использовал советский фотоувеличитель «Смена». Второй узел — механизм вращения (чем медленнее, тем лучше) — взял мотор и редуктор из игрушечного гусеничного трактора. Этот механизм приводит во вращение третий элемент конструкции — тубус с зеркалами, собранный по принципу калейдоскопа (в моем случае нашелся готовый прибор). Заканчивается вся эта цепочка объективом от старого фильмоскопа.
1 — источник света; 2 — матовое стекло; 3 — конденсор; 4 — поворачивающее устройство с редуктором; 5 — калейдоскоп; 6 — объектив; 7 — электродвигатель
Включаем аппарат, направляем его луч на белую стену и… переносимся в детство, наблюдая под музыку световые переливы и игру цветовых пятен.
День рождения у внука удался на славу!
«Моделист-конструктор» № 9’2025, Георгий МАКАРЫЧЕВ, г. Прокопьевск (Кемеровская обл.)
