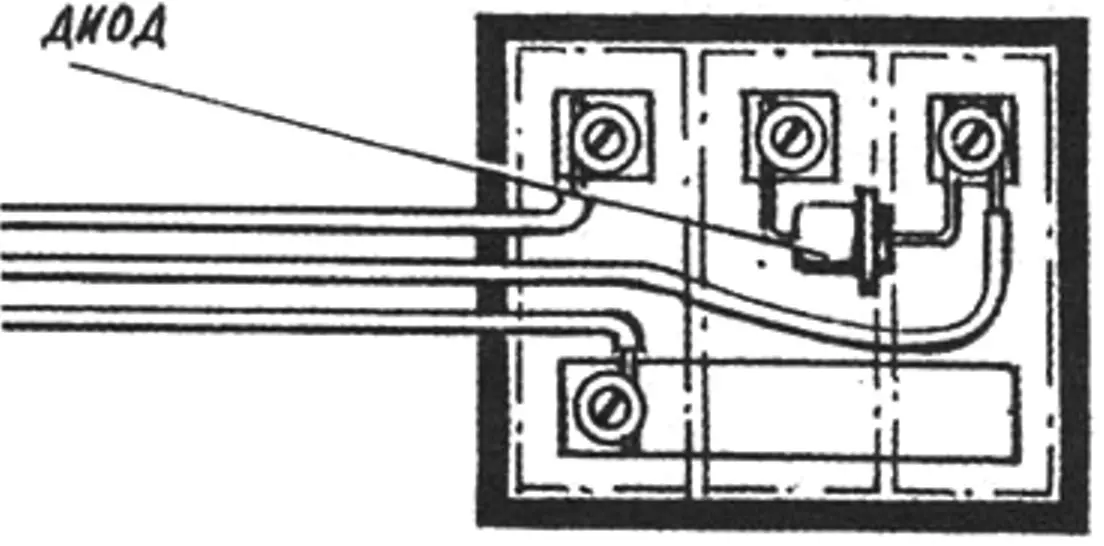

Как правило, во всех наших домах — трёхпроводная система включения люстр в сочетании с двухклавишными выключателями, обеспечивающая три варианта освещённости. Для пятиплафонной люстры — это два, три и пять включённых плафонов. Однако если приобрести трёхклавишный выключатель и подсоединить мощный диод так, как это показано на рисунке, то вариантов включения получится гораздо больше: два в полнакала; два; три; два в полнакала плюс три, и пять плафонов.
