Ограничитель форточки

ФОРТОЧКА С СЕКРЕТОМ

Сделанный мною ограничитель угла открывания оконной форточки состоит из направляющего металлического стержня и перемещающегося по нему диска. Конструкция проста и ее монтаж не представляет особой сложности.

На раме (внутри помещения) крепится направляющий стержень. Он находится ниже форточки и не мешает ее открыванию-закрытию. На стержень надевается диск, имеющий центральное отверстие. Диаметр этого отверстия позволяет диску перемещаться по стержню. Если форточка расположена как на рисунке, то чем дальше передвинут диск, тем шире открыта форточка. Чтобы ее открыть полностью, достаточно отвернуть фиксирующую гайку и снять диск.

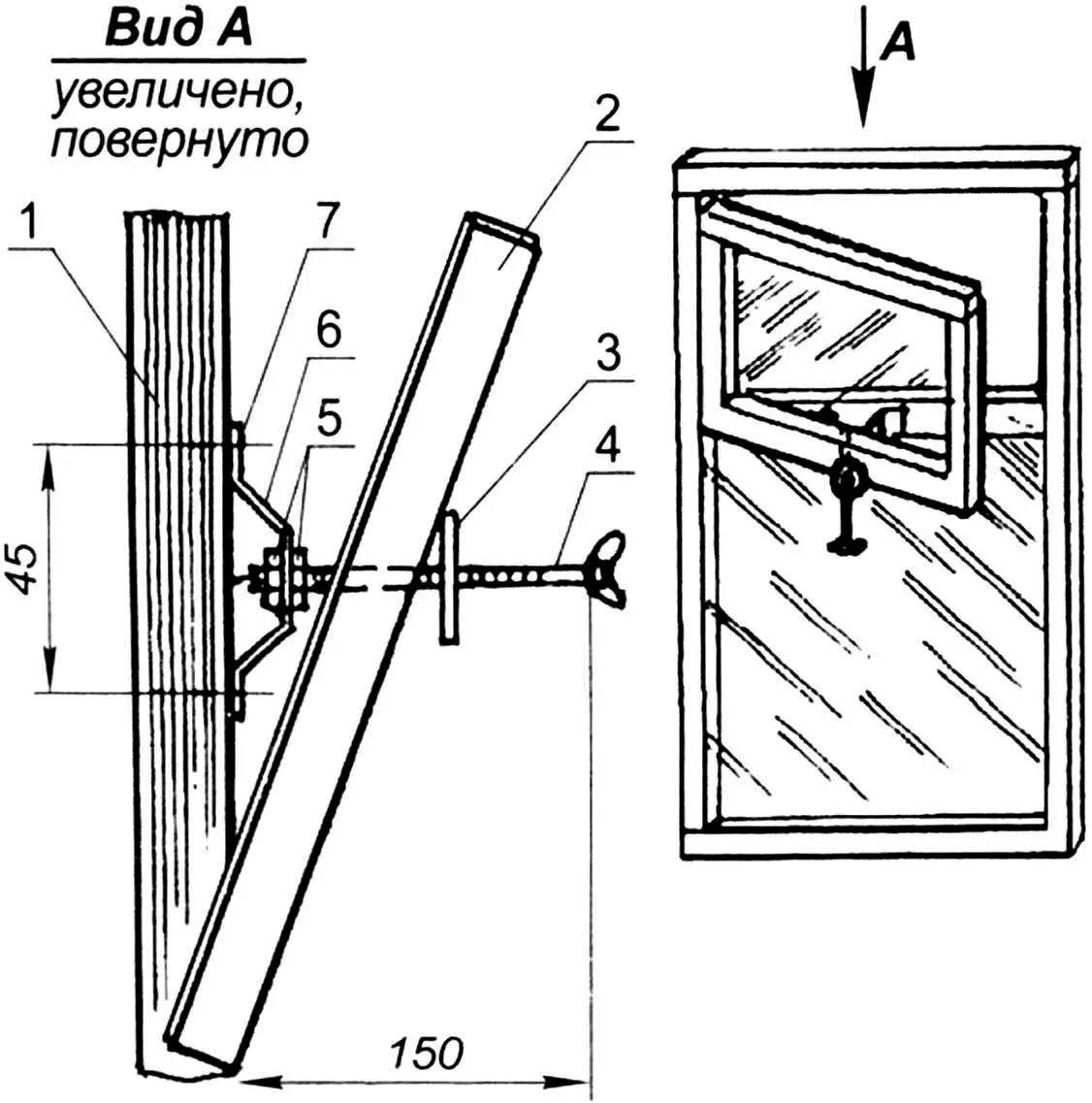

Ограничитель форточки:

1 — рама окна; 2 — форточка; 3 — диск; 4 — направляющий стержень; 5 — гайки-фиксаторы (2 шт.); 6 — кронштейн; 7 — крепление кронштейна (шуруп, 2 шт.)

Кроме регулирования угла открывания форточки, данное приспособление выполняет и своеобразную функцию сторожа: не позволяет открыть форточку снаружи, даже если она не закрыта на шпингалет.

Кронштейн для крепления стержня можно согнуть из стальной полосы. В кронштейне сверлятся три отверстия: с каждого края по одному для крепления к раме и в центре — для крепления стержня.

Конкретные размеры деталей приспособления выбираются в зависимости от его места установки. Приведенные на рисунке размеры моего ограничителя соответствуют имеющейся раме окна.

Николай АЛИКИН, г. Санкт-Петербург
