РЕЗАК-ТРЕЗУБЕЦ

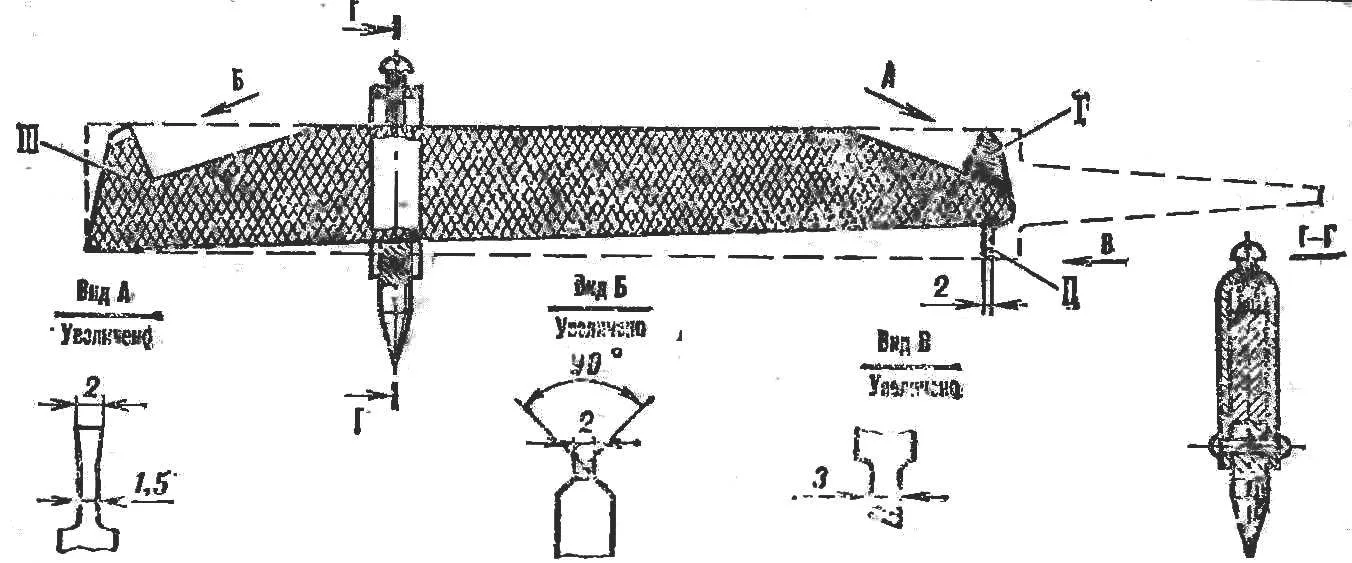

РЕЗАК-ТРЕЗУБЕЦВернуть остроту мелкой насечке напильника вряд ли удастся, зато из этого небольшого плоского инструмента можно сделать удобный резак для оргстекла, текстолита и других мягких листовых материалов. Заточите его на шлифовальном круге, как показано на рисунке, и оснастите сдвижным упором. Зуб I поможет прорезать деталь по прямой линии, резец II вместе с упором — прорезать круг, а зуб III — сделать насечку в пластине из мягкого металла, чтобы облегчить ее гибку.

Ю. ЖИДКОВ
