Парусиновый тент, натянутый на каркас из стальных труб для электропроводки, прекрасно защитит рыболова от палящих солнечных лучей. Размер навеса рассчитан на лодку длиной 4,5 м.
Концы трубок каркаса сплющивают, из них просверливают отверстия Ø 5 мм. Соединение — штыри из гвоздей с отпиленной шляпкой, которые загнаны в деревянную пробку.
Парусину выкраивают так, чтобы остался запас, края загибают и прострачивают на швейной машинке. Углы обрезают так, чтобы парусина не закрывала места соединения труб.

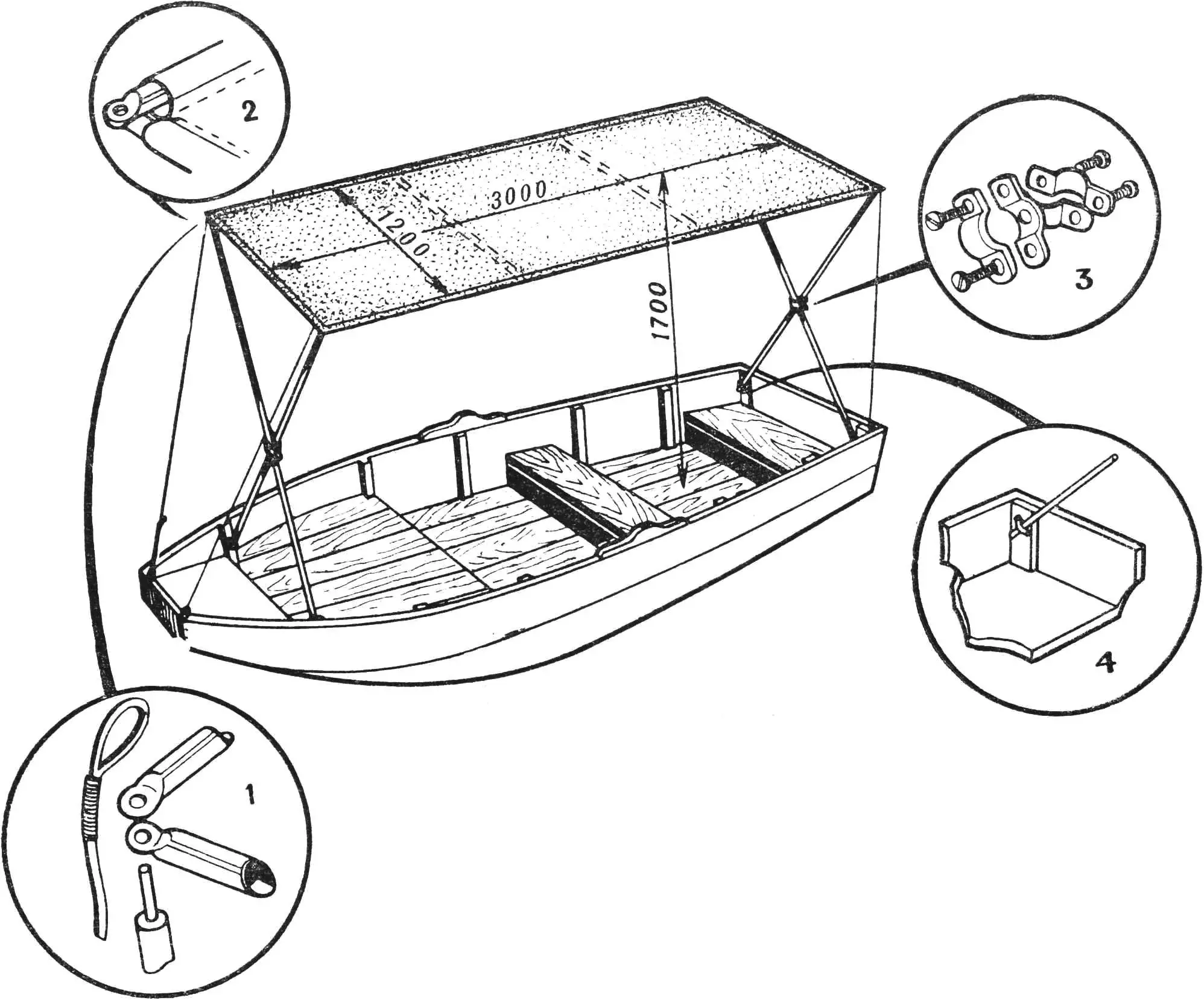

1 — соединение труб каркаса и растяжка, 2 — соединение углов парусины, 3 — соединение труб крестовины, 4 — крепление крестовины к лодке.
Тент опирается на две крестовины, которые закреплены на носу и корме лодки. Одна состоит из таких же, как на каркасе, труб длиной 1800 мм, другая — из труб длиной 1500 мм. Получается скат в сторону кормы: на случай дождя. Трубы крестовин соединяют между собой четырьмя полухомутиками и склепывают.
К лодке крестовины крепятся также полухомутиками. Потом устанавливают тент и скрепляют его с каждой крестовиной штырями. Две растяжки из прочной лески увеличивают жесткость конструкции.
