ТРАССЕР-КАРТОФЛЕСАЖАЛКА

Вторым хлебом называют зачастую картофель, подчеркивая тем самым чрезвычайную важность этой культуры. Но и по трудоемкости возделывания, особенно на индивидуальных участках, она далеко не на последнем месте. Тем более если все работы выполнять здесь по старинке, без каких бы то ни было средств механизации.

Несколько облегчить огороднику жизнь призвано сконструированное мною устройство, которое одновременно выполняет две функции: трассера и картофелесажалки. Увидев самоделку в работе, соседи все как один возжелали заполучить такую же (повышающую, кстати сказать, почти втрое производительность труда при трассировке-посадке) или ее аналог в личное пользование. Только вот удовлетворить эту просьбу не представляется возможным: нет сейчас у меня для этого ни времени, ни соответствующих материалов. Но есть эскизы, по которым (см. илл.) любой сможет самолично смастерить себе точную (и главное — вполне работоспособную) копию понравившегося «механического помощника».

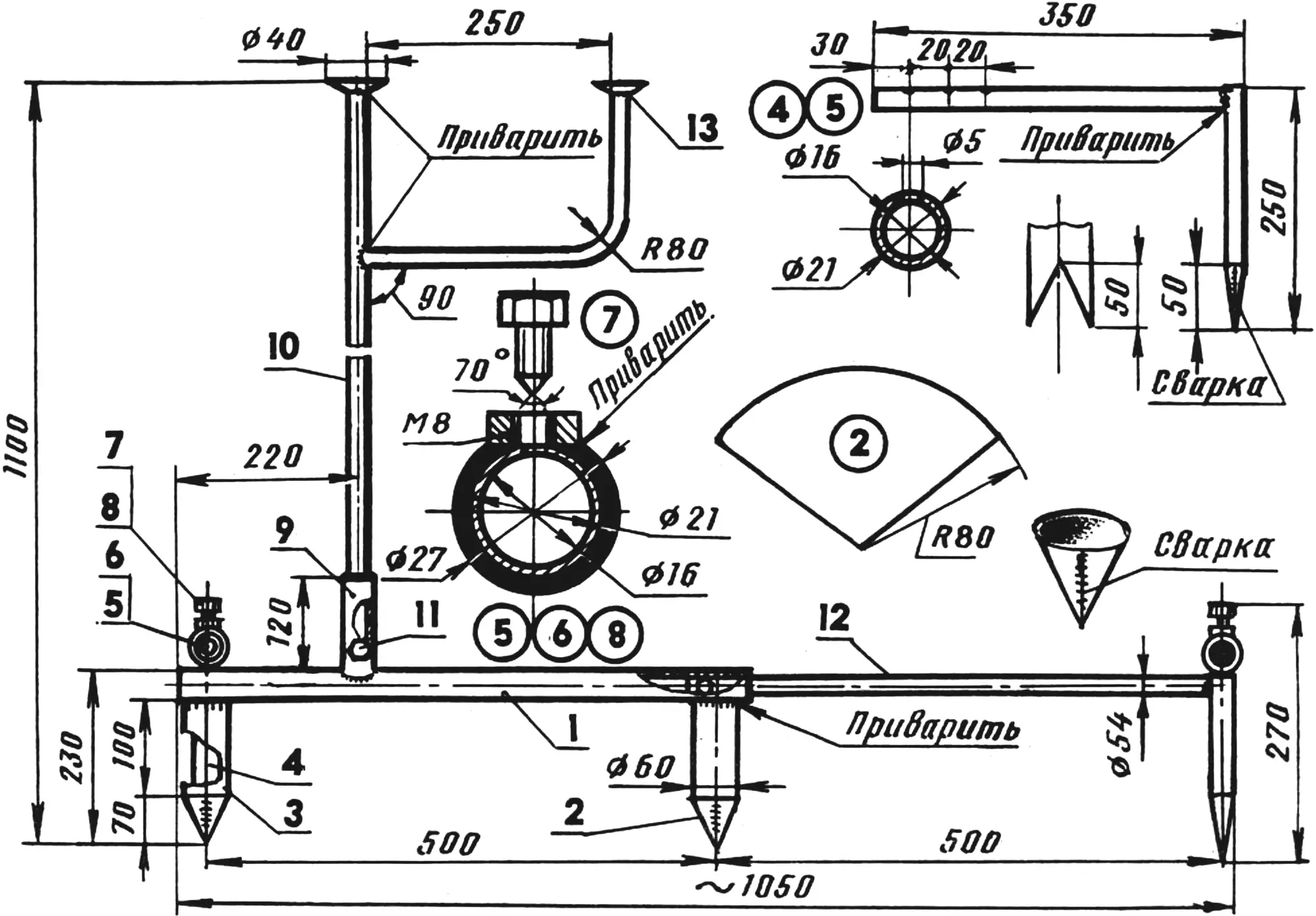

Нетрудно заметить, что в основе предлагаемой разработки — сварная конструкция из водогазопроводных труб. Она снабжена двумя ямкообразователями, а также телескопически вдвигающимся кронштейном и тремя маркерами, которые можно надежно закрепить в любом из предусмотренных для этого положений при помощи фиксирующих болтов. Вдобавок ко всему в верхней части данной конструкции имеется приварная втулка, в которой с помощью прижимного болта М10 закрепляется трубчатая стойка. Разветвляясь вверху, последняя образует две рукоятки с ограничителями на конце у каждой.

Телескопически сопрягающиеся детали и узлы позволяют не только сравнительно легко приспосабливать данное устройство для тех или иных конкретных условий работы (например, задавать требуемый шаг при трассировке-посадке), но и осуществлять последующую разборку для удобной переноски и компактного хранения.

Что касается технологии изготовления конструкции, то все здесь, как говорится, без существенных особенностей. Заготовками служат отрезки стальных водогазопроводных труб и 1,5-мм стального листа (Ст3) соответствующих (см. илл.) размеров. Сварка должным образом подогнанных деталей ведется встык. Шов — непрерывный, с последующим обтачиванием на наждаке.

У предлагаемой разработки отсутствует возможность регулировки расстояния между рядками,— ведь подобное устройство неминуемо повлекло бы за собой дополнительное утяжеление всей конструкции. Для междурядий выбран оптимальный, с моей точки зрения, проверенный на практике вариант. Ну а если кому-то он не подходит, так ничего не стоит внести соответствующие коррективы в представленные на страницах журнала эскизы и сделать себе трассер-картофелесажалку с тем расстоянием между ямкообразователями, которое наилучшим образом будет устраивать конкретного изготовителя-пользователя.

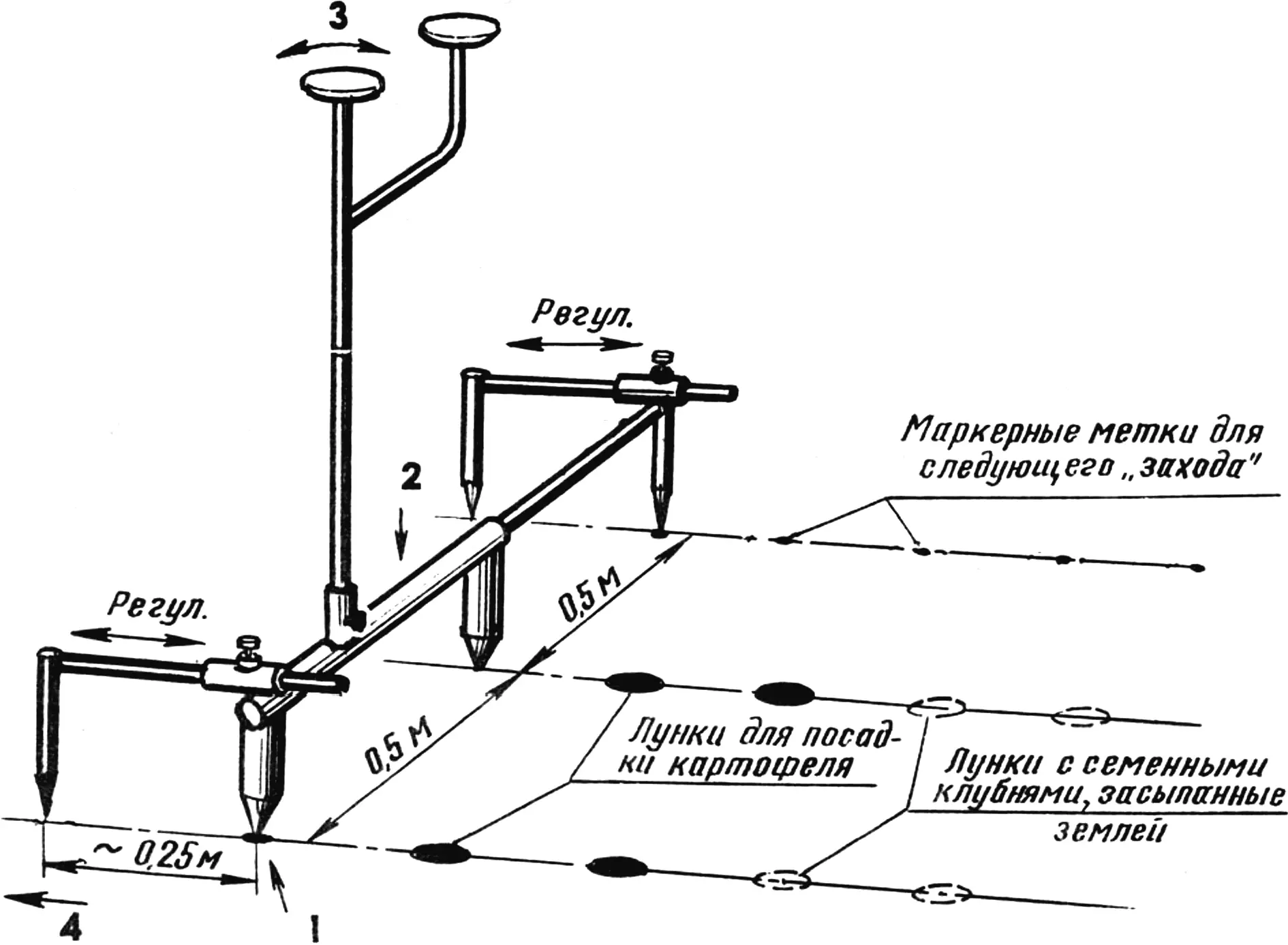

Теперь — о технологии применения нашего механического помощника. Натянув шнур (лишь для первого рядка, потом это больше не потребуется), приступают к трассировке-посадке. Само приспособление держат обеими руками, слегка согнутыми в локтях. Установив его так, чтобы первый ямкообразователь находился у колышка, а связанный с ним правый маркер шел прямо по шнуру, нажимают правой ногой на трубу-основание в месте, обозначенном на иллюстрациях широкой стрелкой. Тут же на делянке появляется пара лунок для посадки картофеля и три маркировочные отметки. Две боковые служат ориентирами при трассировке-посадке следующего ряда, а передняя — как пилот-сигнал для новой (очередной) установки механического помощника. Далее опять идет нажим ногой (точнее — наступ), вследствие чего образуются новые лунки (ямки) для посадки картофеля.

Дело обычно продвигается вперед настолько быстро, что работающие вместе с «оператором» помощники едва успевают набрасывать картофель в появляющиеся лунки с одновременной их засыпкой. Завершив первый заход, работающие разворачиваются и столь же успешно выполняют второй заход, ориентируясь на метни, оставленные парой боковых маркеров. (Хотя оператору можно и не разворачиваться, а, нан бы пятясь, продолжать работу.) Потом следует третий заход, четвертый… И так — до полного завершения посадки картофеля на участие.

Дальнейшие работы — будь то хоть прополка, хоть окучивание или уборка урожая — также облегчаются: ведь все рядки, что называется, по линеечке. Тем более если и здесь будут у вас соответствующие механические помощники типа оригинальных ручных культиваторов, плужнов-окучников, всякого рода картофелекопалок. Их описание и эскизы публиковались на страницах «Моделиста-конструктора», почитаемого мною (нак, вероятно, и многими другими самодельщинами) с раннего детства.

«Моделист-конструктор» № 5’96, М. ВАЛУЙ, Черниговская обл.
