ПРИЦЕП ДЛЯ «ЮПИТЕРА»Созданием различных приспособлений для облегчения работ на приусадебном участке я занимаюсь уже много лет. Однако на суд читателей своих разработок пока не выносил, это — моя первая попытка.

Началось все с того, что в продаже появились прицепы для мотоциклов — в частности для «Восхода». Это-то и побудило меня построить прицеп для моего «Юпитера-4К». В принципе буксировка за мотоциклом с коляской никогда не запрещалась и правилами.

Прицеп, который я изготовил, подходит для буксировки его любым мотоциклом с коляской, а также грузовым мотороллером «Муравей». Он получился весьма удачным; вскоре такой же прицеп сделал и мой сосед к своему «Муравью».

Прицеп для мотоцикла с коляской «Иж-Юпитер-4К».

Прицеп для мотоцикла с коляской «Иж-Юпитер-4К».

Прежде всего пришлось доработать раму бокового прицепа (коляски). Я приварил к ней Г-образный кронштейн, выгнутый из стальной трубы Ø 60 мм, прикрепив его к продольной трубе рамы двумя хомутами (с фиксацией сваркой) и двумя трубчатыми подкосами, приваренными к раме и к кронштейну. Подкосы — это также водопроводные трубы с внешним диаметром 22 мм. Длина заготовок — 600 и 780 мм, однако окончательный их размер уточняется по месту.

Доработка рамы бокового прицепа мотоцикла.

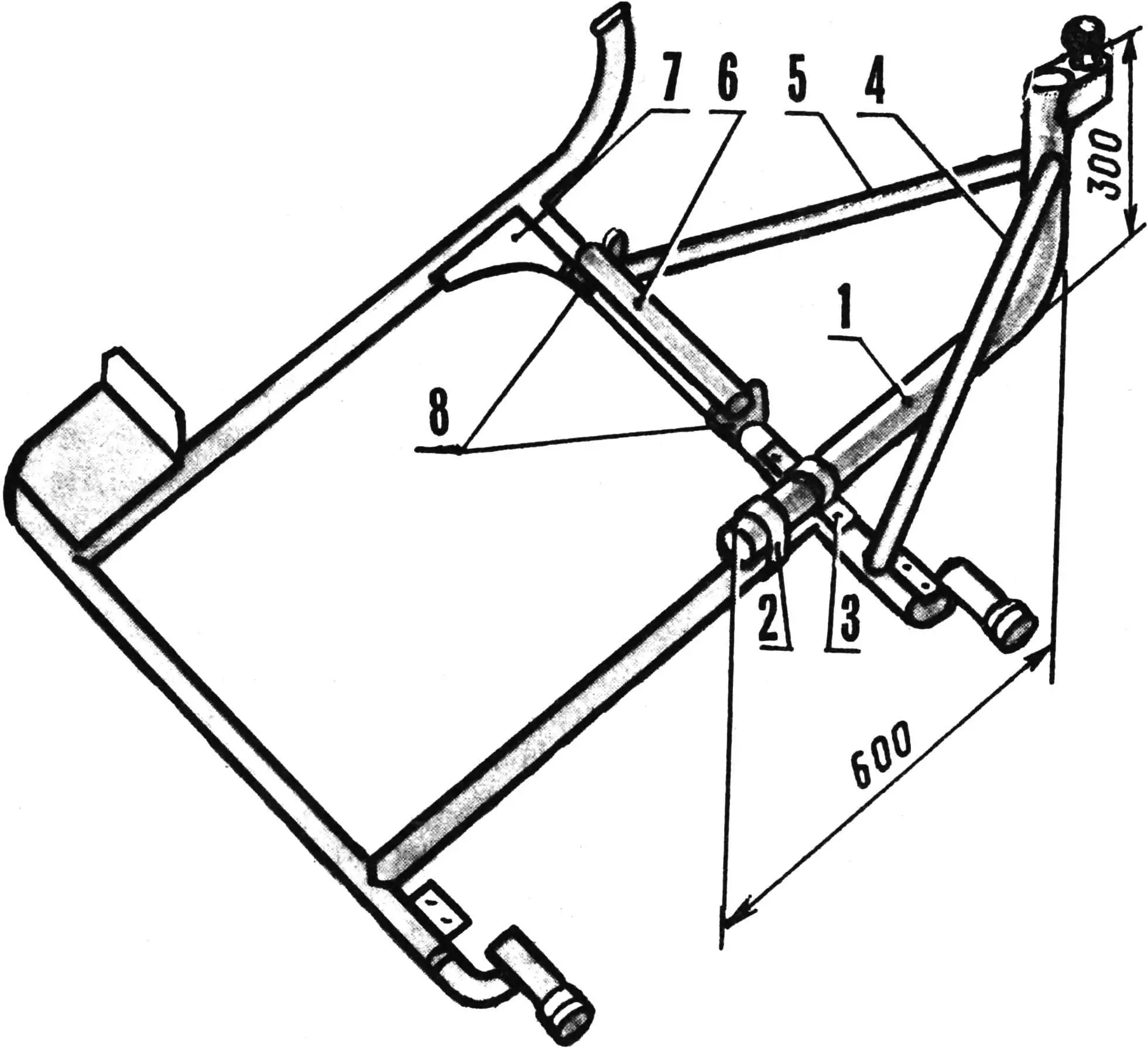

Доработка рамы бокового прицепа мотоцикла:

1 — Г-образный кронштейн, 2 — хомут передний, 3 — хомут задний, 4, 5 — подкосы, 6 — труба-переходник, 7 — усиливающая косынка, 8 — стойки.

Помимо этого к стойкам, на которые опирается кузов коляски, приваривается стальная труба, позволяющая немного приподнять заднюю часть кузова, с тем чтобы его оболочка не задевала за Г-образный кронштейн. Необходимо также для увеличения жесткости рамы дополнительно приварить стальную косынку.

Нормализованное сцепное устройство.

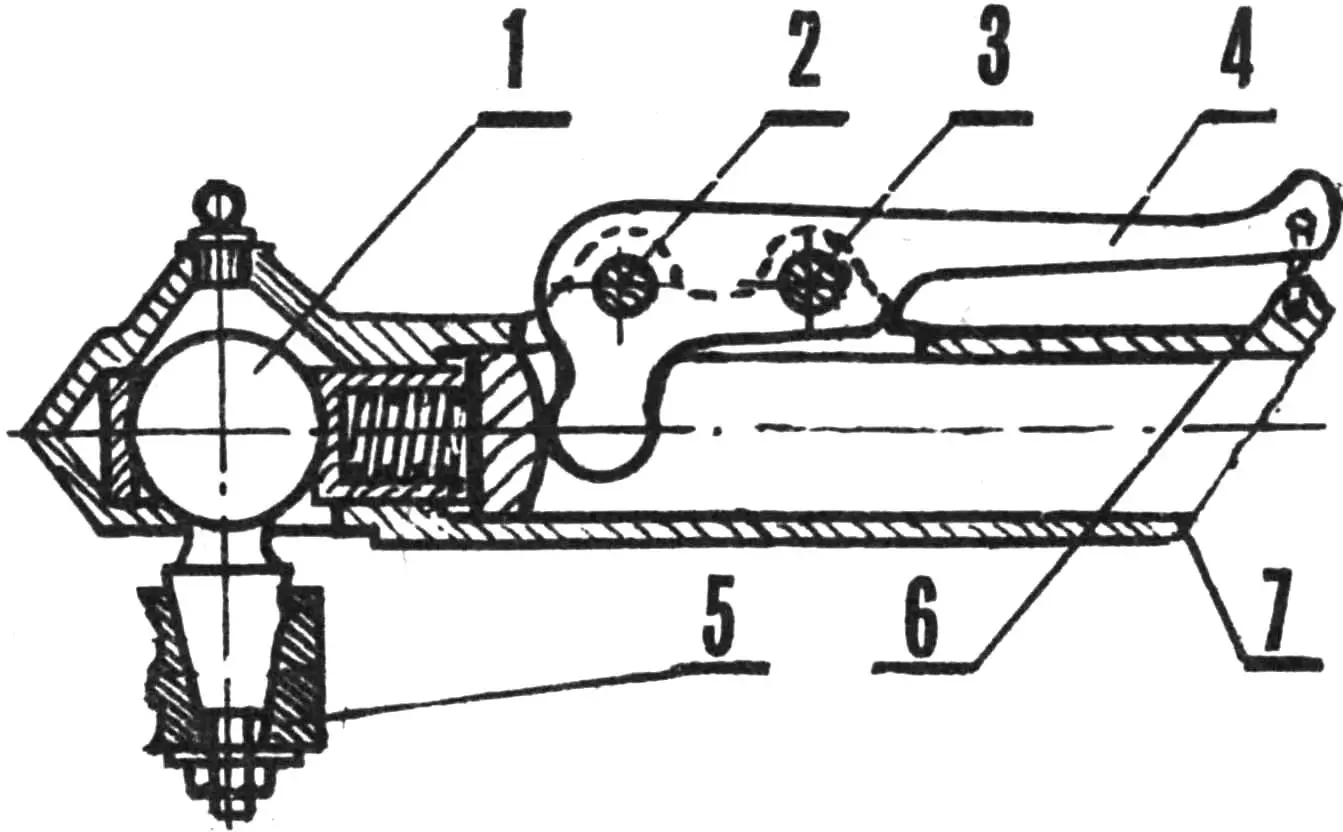

Нормализованное сцепное устройство:

1 — шар (сталь Ø 50 мм), 2 — ось запорного рычага (сталь, Ø 12 мм), 3 — стопор (сталь, Ø 10 мм), 4 — стопорный рычаг (сталь, толщина 15 мм), 5 — дышло, установленное на буксировщике, 6 — контровка, 7 — корпус сцепного устройства.

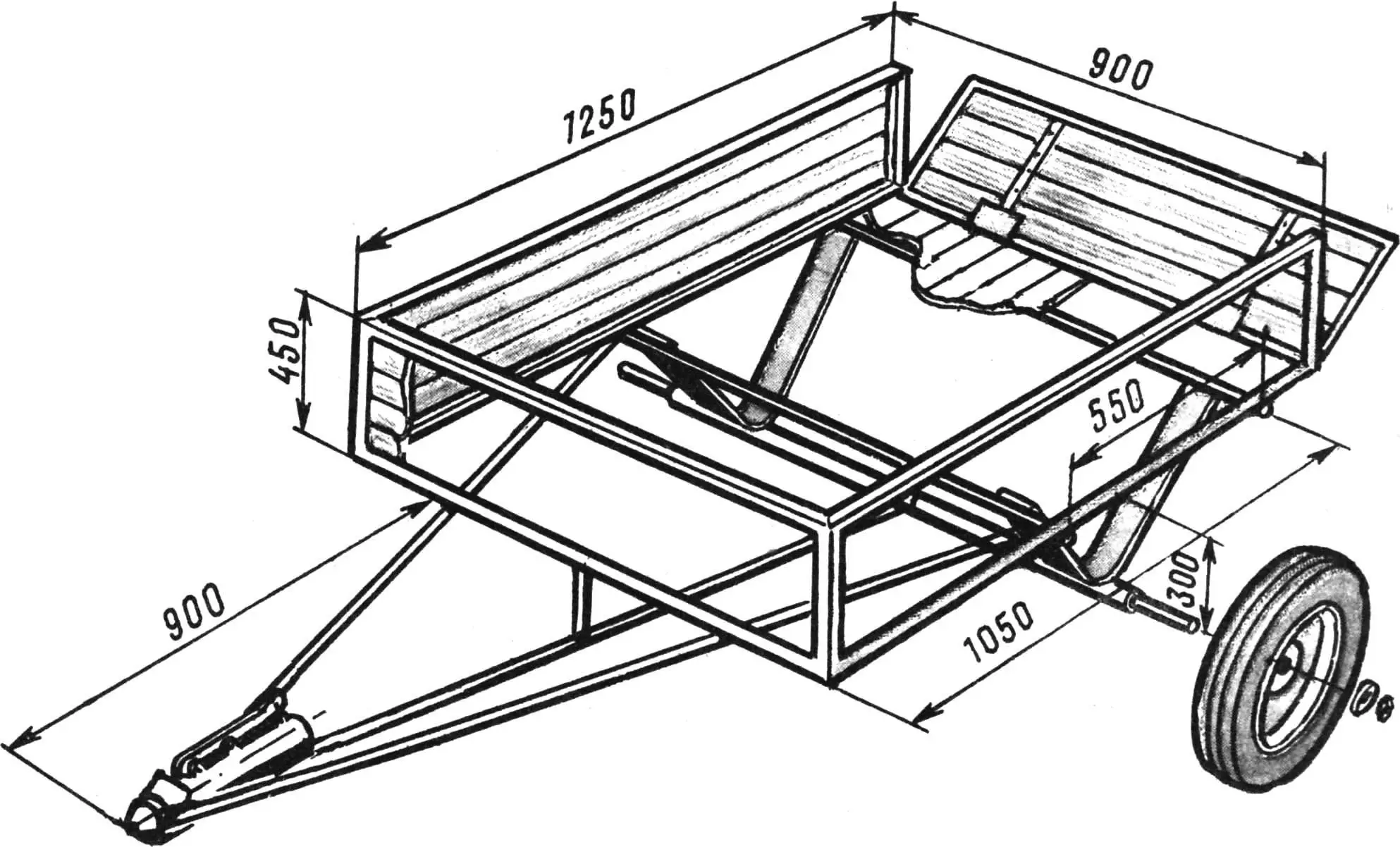

Каркас самого прицепа также сварной. Детали дышла и поперечины — из трубы Ø 22 мм, ось прицепа — это труба Ø 60 мм, а на грузовую платформу пошли стальные уголки с шириной полки 15 мм. Последняя соединяется с осью через V-образные кронштейны, выгнутые из стальной полосы сечением 7X70 мм.

Диски колес и шины — от мотороллера «Муравей», ступицы — от списанной сеялки, после обрезки они отлично состыковались с дисками.

Днище и борта кузова зашиты обычными строгаными шпунтованными досками (к каркасу крепятся шурупами). Задний борт может открываться и при необходимости сниматься, поскольку он навешен на обычных дверных петлях.

Прицеп имеет все необходимые световые приборы: фонари стоп-сигнала, указателя поворота, а также габаритные огни. На брызговиках установлены катафоты-световозвращатели.


Масса его — около 55 кг. Предельная грузоподъемность — до 350 кг, однако по правилам она не должна превышать 50% массы буксировщика. «Мотопоезд» развивает скорость до 60 км/ч. Тормоза не предусмотрены, поскольку тормозная система мотоцикла вполне справляется с торможением — разумеется, если она хорошо отрегулирована и задействован тормоз бокового прицепа.

Уже более четырех лет находится в эксплуатации этот прицеп и пока неплохо мне служит. Не было ни значительных поломок, ни неприятностей при использовании прицепа с мотоциклом. «Мотопоезд» остался столь же мобильным и маневренным, как и сам мотоцикл. Не отразилось использование прицепа и на двигателе. Он работает по-прежнему надежно, устойчиво, не перегревается, дорабатывать его никак не пришлось.

Мне кажется, что моя самоделка заинтересует тех владельцев мотоциклов с коляской, которые живут в сельской местности. Транспортных работ на подворье — не счесть. Нужно ли привезти сена, отвезти на приемный пункт картофель, доставить удобрения — всюду требуется грузовое транспортное средство. А между тем ныне чуть ли не в каждом втором дворе — мотоцикл с коляской, расходующий свои 20—30 л. с. лишь на обслуживание самого водителя и пассажиров. Так не пора ли запрячь эти лошадиные силы в работу?

В. СЕДОВ, г. Владимир



От редакции. Прицеп к мотоциклу с коляской, сконструированный и построенный нашим читателем В. Седовым, обладает одним существенным недостатком — его сцепное устройство не отвечает нормативам, предъявляемым к подобным узлам требованиями ГАИ. Поэтому редакция сочла необходимым изобразить на чертежах прицеп со стандартным сцепным устройством (шаровым шарниром).
