ДВА РАЗМЕРА СРАЗУ

ДВА РАЗМЕРА СРАЗУ

Геннадий Васильевич Кривопалов из Куйбышева предлагает сделать фиксатор для слесарной линейки. Этим приспособлением, по сути уже новым инструментом, можно пользоваться как угольником при разметке деталей плоской формы и контролировать сразу два размера, один из которых — на подвижной линейке — фиксируется зажимным винтом. При пользовании таким инструментом точность измерений по сравнению с обычной линейкой повышается до 0,3 мм. Обе половины фиксатора лучше изготовить из прочной пластмассы — металл тяжелее. В верхней половине, там, где проходит линейка, нужно пропилить для неё паз; в хвостовике просверлить отверстие и нарезать в нём резьбу для зажимного винта. На скошенной грани надо приклеить вторую точно такую же линейку.

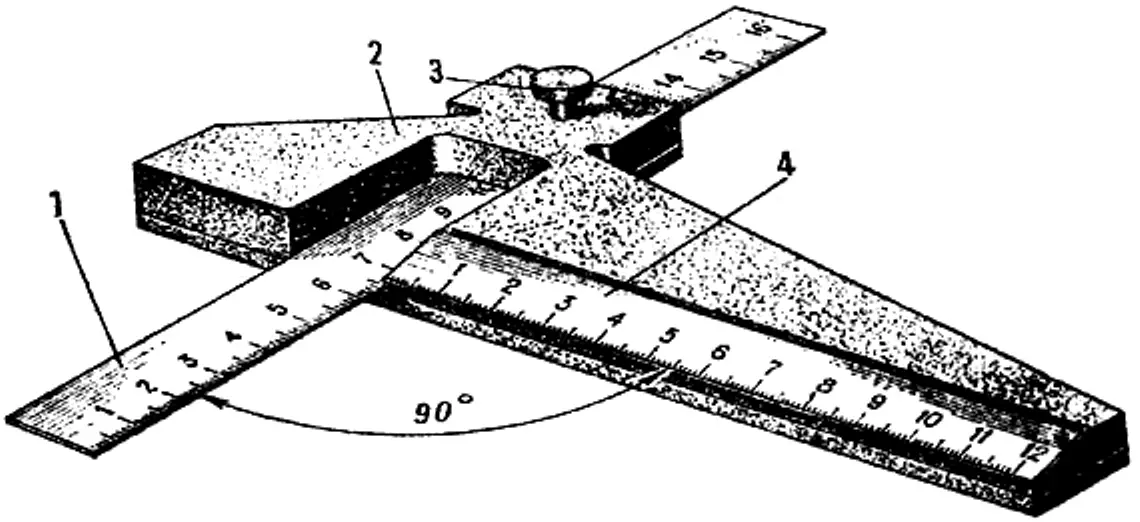

Устройство инструмента:

1 — слесарная линейка, 2 — фиксатор, 3 — зажимной винт, 4 — приклеенная линейка.
