ПОГРЕБ НА БАЛКОНЕ

«Позвонил мне не так давно главный инженер одного из заводов, выпускающих холодильники, В. В. Ульяновский. Как оказалось, его заинтересовал построенный мною термостат для хранения зимой на балконе картофеля». Так несколько неожиданно для нас начал представление своего мини-овощехранилища инженер-строитель А. А. Рождественский. А затем показал письмо, в котором его приглашали на завод «для решения вопроса о сотрудничестве по внедрению в производство и выпуску «погреба на балконе».

Согласитесь, еще, к сожалению, не часто промышленность столь благожелательно откликается на самодельные новинки. В свою очередь, заинтересовавшись, мы позвонили В. В. Ульяновскому. Он охотно поделился своим мнением о термостате. Подтвердил, что конструкция весьма удачна, имеет несложную электросхему обогрева, почти не нуждается в обслуживании. Поэтому завод не против разработать на основе предложения А. А. Рождественского промышленный образец. А услышав о нашем намерении опубликовать статью о погребе, добавил, что наверняка найдется немало желающих последовать примеру автора.

Решение приходит к человеку порой как бы случайно: побудительным толчком может стать оброненное кем-то слово, попавшийся на глаза предмет, с которым по какой-то причине ассоциируется то, о чем вы постоянно думаете. Для меня решение задуманной схемы приобрело реальные очертания, когда я прочитал в журнале статью о термостате. Напомню, это регулятор температуры, прибор, служащий для поддержания в данном объеме определенной постоянной температуры, — так утверждает краткий технический словарь. Значит, первым делом необходимы внутренний контейнер и оболочка, замыкающая объем, — вот мы и подошли к теме нашего разговора, к построенному мною мини-овощехранилищу на балконе для хранения в холодное время в нем картофеля, или, как я его назвал по вполне, надеюсь, понятной вам причине, к термостату. Оболочкой здесь служит теплоизоляционный шкаф, внутри него находится контейнер для картофеля, подогрев обеспечивается электронагревательным элементом (ТЭН), необходимая постоянная температура поддерживается с помощью датчика.

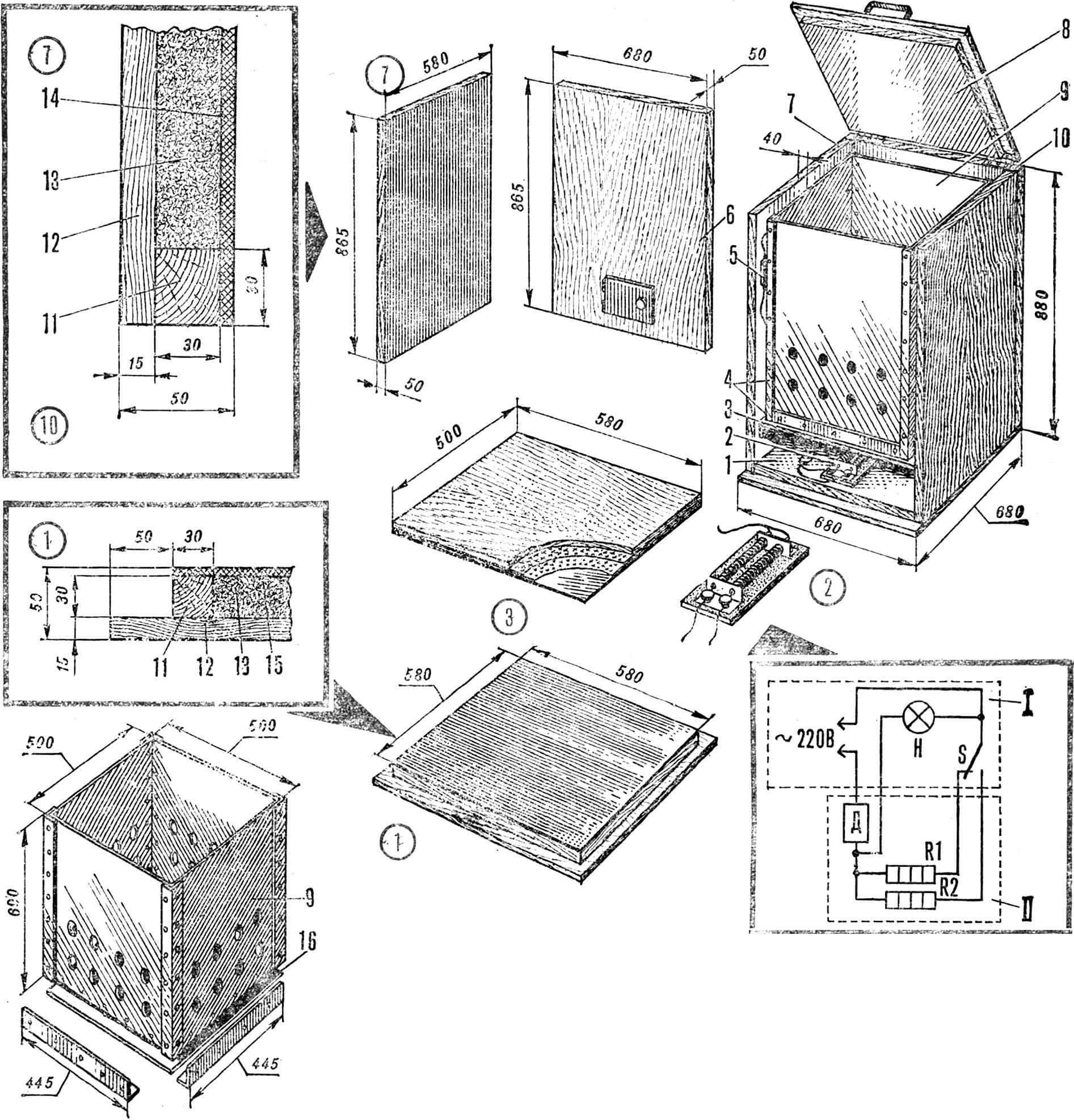

Шкаф собирается из отдельных щитов, каждый из которых представляет собой «бутерброд» следующей конструкции.

Вначале из реек 30X30 мм сбиваются по размерам, показанным на чертеже, рамки-основания. К ним с одной стороны прибиваются (или приклеиваются) соответствующие панели ДСП толщиной 15 мм. Образовавшиеся короба выстилаются 30-мм слоем пенопласта и сверху укрываются листами оргалита толщиной 5 мм, обрезанными заподлицо по периметру каждой рамы. Все элементы шкафа перед сборкой грунтуются и окрашиваются масляной краской или термостойкими эмалями.

Дополнительные работы перед окончательной установкой шкафа на балконе сводятся к следующему. К боковым щитам на расстоянии 100 мм от нижней панели привинчиваются шурупами несущие металлические уголки 30X30 мм. Несколько иначе изготавливается днище: вместо оргалита его внутреннюю поверхность устилают листовым асбестом, а габариты ограничивают размерами 580X580 мм.

Контейнер изготовлен из дюралюминиевых листов толщиной 2 мм. Его боковые стенки имеют размеры 500Х600 мм, днище — 500X500 мм. Соединены они между собой уголками на заклепках. Кроме того, имеется еще второе дно (500X580 мм). Оно четырехслойное: ДСП, два слоя листового асбеста и дюралюминий. С несущими уголками оно связано болтами М4 с потайными головками. Это как бы изоляционная прокладка. Ведь ТЭН находится на полу шкафа, и горячий воздух без такой защиты будет чрезмерно нагревать нижние клубни. Для вентиляции и теплообмена в стенках контейнера просверлено по 8—10 отверстий Ø 10 мм.

В переднем щите термостата предусмотрена дверка, открывающая доступ к ТЭНу. Она выпиливается из ДСП (180X100 мм) и крепится двумя форточными петлями.

Для повышения надежности термостата я поставил два электронагревателя: рабочий и резервный. Они стержневой формы — от камина, общая их мощность 0,5 кВт. Этого вполне хватает для поддержания в контейнере оптимальной температуры +2… +4° в любой мороз. Размещены они на изолированной подставке из ДСП, покрытой асбестом, толщиной 10 мм, и крепятся в металлических уголках 50Х50 мм на гетинаксовых изоляторах.

В качестве датчика контроля температуры лучше всего приобрести весьма распространенный ТУДЭ-1 — он широко применяется в системах контроля нагрева воды. Прибор снабжен регулятором, с помощью которого устанавливается требуемый тепловой режим. Датчик укреплен в верхней части термостата между стенкой и контейнером. Электропроводка должна быть хорошо изолирована, например, протянута в резиновой трубке, годится и специальный электропровод типа ЦРПС (с четырьмя жилами). Выводится она наружу через просверленное в одном из щитов — в наиболее удобном для вас месте — отверстие Ø 10—15 мм.

Для визуального контроля работы ТЭНов служит лампочка (15—25 Вт), включенная в электросхему блока управления, находящегося в квартире: при работе нагревателя лампочка горит тоже. При наружной температуре воздуха, например, —10…—15°, ТЭН остается включенным 5—10 мин, затем следует перерыв на 2—3 ч. Поэтому, если лампочка горит более, скажем, 15— 20 мин, не выключаясь, возможна неисправность схемы. Термостат сам по себе хорошо держит тепло: при той же минусовой температуре картофель может находиться без подогрева до полусуток.

А. РОЖДЕСТВЕНСКИЙ, инженер-строитель
