Потребують провітрення багато заміських будівель. Без нього вологіють будинки й сараї, мокнуть погреби та підвали, а користуватися люфтклозетом без вентилятора, м’яко кажучи, некомфортно.
Розуміється, оснастити туалет чи погріб електричним припливним чи витяжним вентилятором нескладно, проте багато дачних будівель далеко не завжди електрифіковані. Але вентилятору, про який хочу розповісти читачам, електрика не знадобиться — його приводить у рух… роторний вітродвигун.

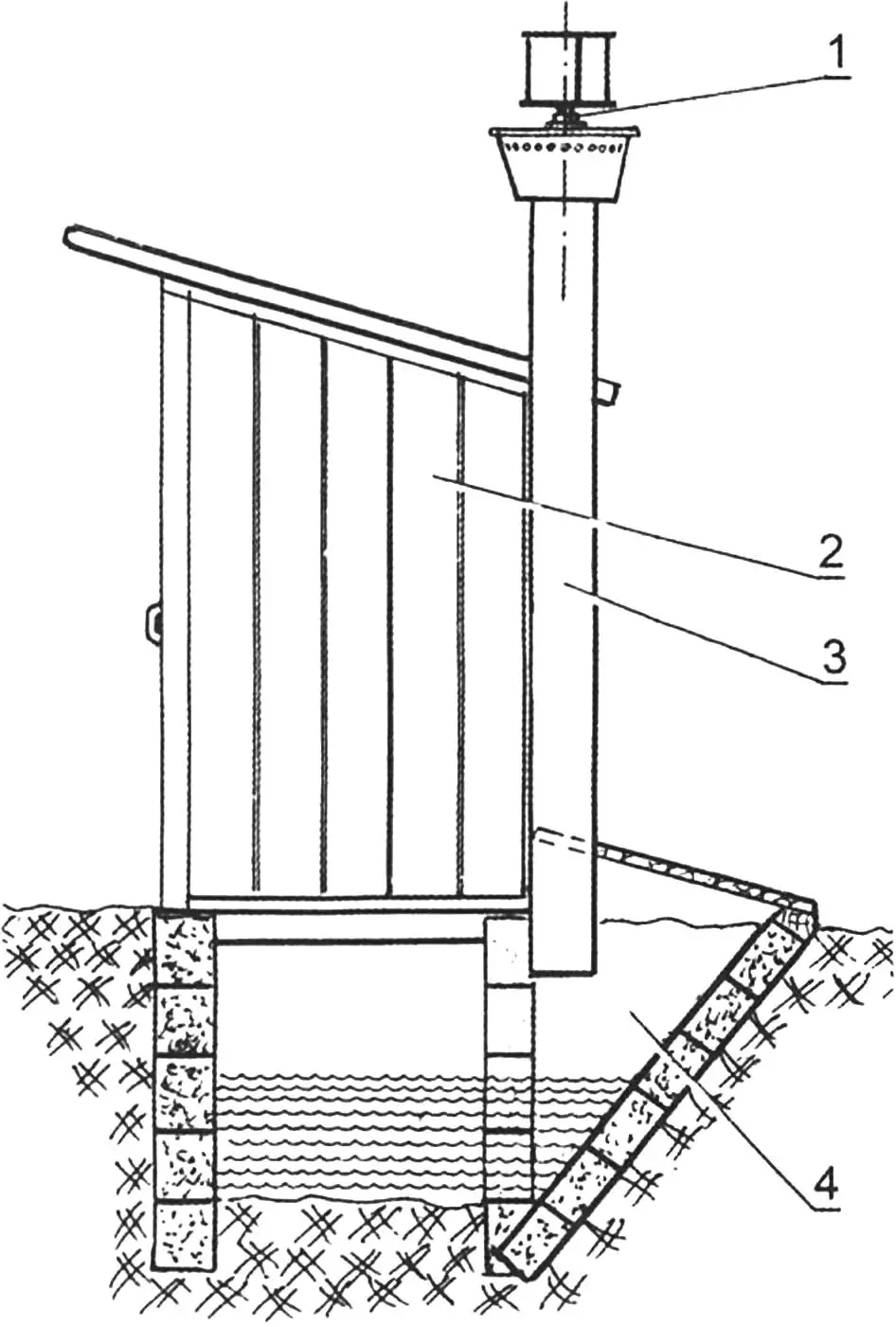

1 – вітровентилятор; 2 – люфтклозет; 3 – вентиляційна труба; 4 – вигріб
Зробити такий пристрій зможе кожен. Уся його «механіка» складається з роторного вітродвигуна та 12-лопатевого вентилятора. І той, і інший встановлені на осі підшипникового вузла, яким слугує втулка від переднього колеса велосипеда. Остання за допомогою болтиків М4 і гайок закріплена в центрі кола, вирізаного з листа фанери товщиною 8 мм.

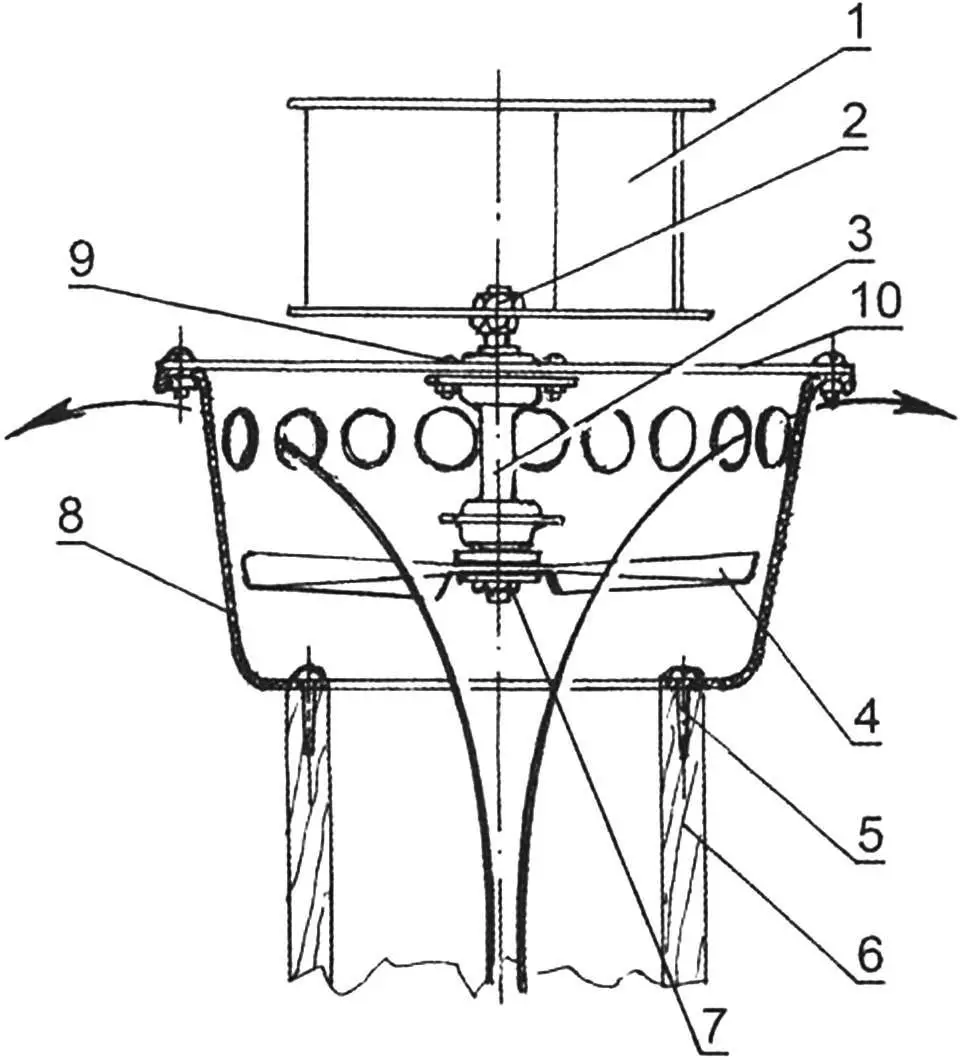

1 – роторний вітродвигун; 2 – гайка кріплення вітродвигуна на валу; 3 – підшипниковий вузол (втулка від переднього колеса велосипеда); 4 – крильчатка вентилятора (сталевий чи дюралюмінієвий лист s2); 5 – шуруп-саморіз кріплення вітровентилятора на вентиляційній трубі (12 шт.); 6 – вентиляційна труба (короб квадратного перерізу, сколочений з досок s20); 7 – гайка кріплення крильчатки вентилятора на валу; 8 – ресивер (пластиковий тазик); 9 – болти та гайки М5 кріплення підшипникового вузла на кришці ресивера (3 комплекти); 10 – кришка ресивера (фанера s8)

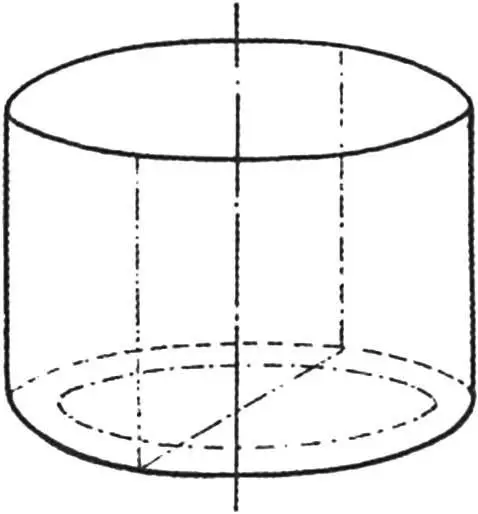

Роторний вітродвигун зібраний із пари півциліндрів і двох дисків із 6-мм фанери. Хорошою заготовкою для півциліндрів послужить стара алюмінієва каструля чи відро. Підійде також і відповідна за розміром посудина з пластику. Каструлю акуратно розрізають по діаметральній площині й закріплюють між парою фанерних дисків, як показано на рисунках.

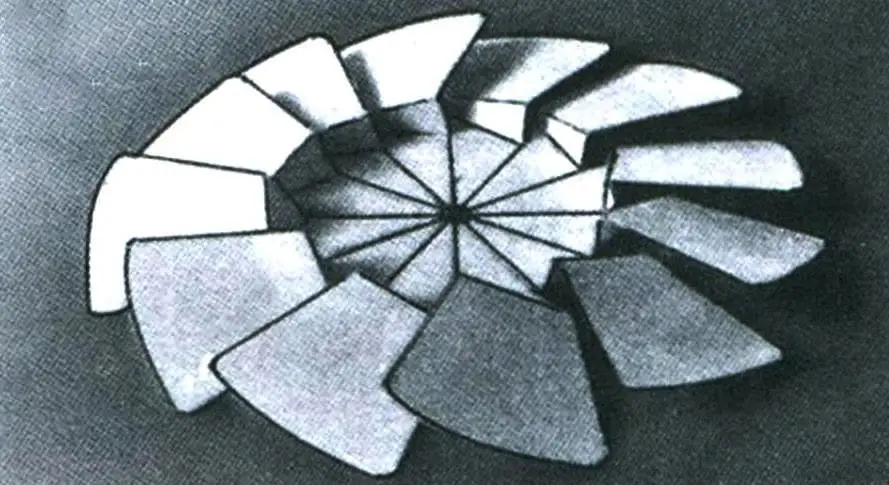

Крильчатка вентилятора — 12-лопастна; зробити її можна зі сталевого чи дюралюмінієвого листа товщиною близько 2 мм. Після виготовлення плоскої заготовки кожна лопать крильчатки двічі згинається, як показано на фотографії, приблизно на 90 градусів, причому напрямок згину залежить від того, який вам потрібен вентилятор — припливний чи витяжний.

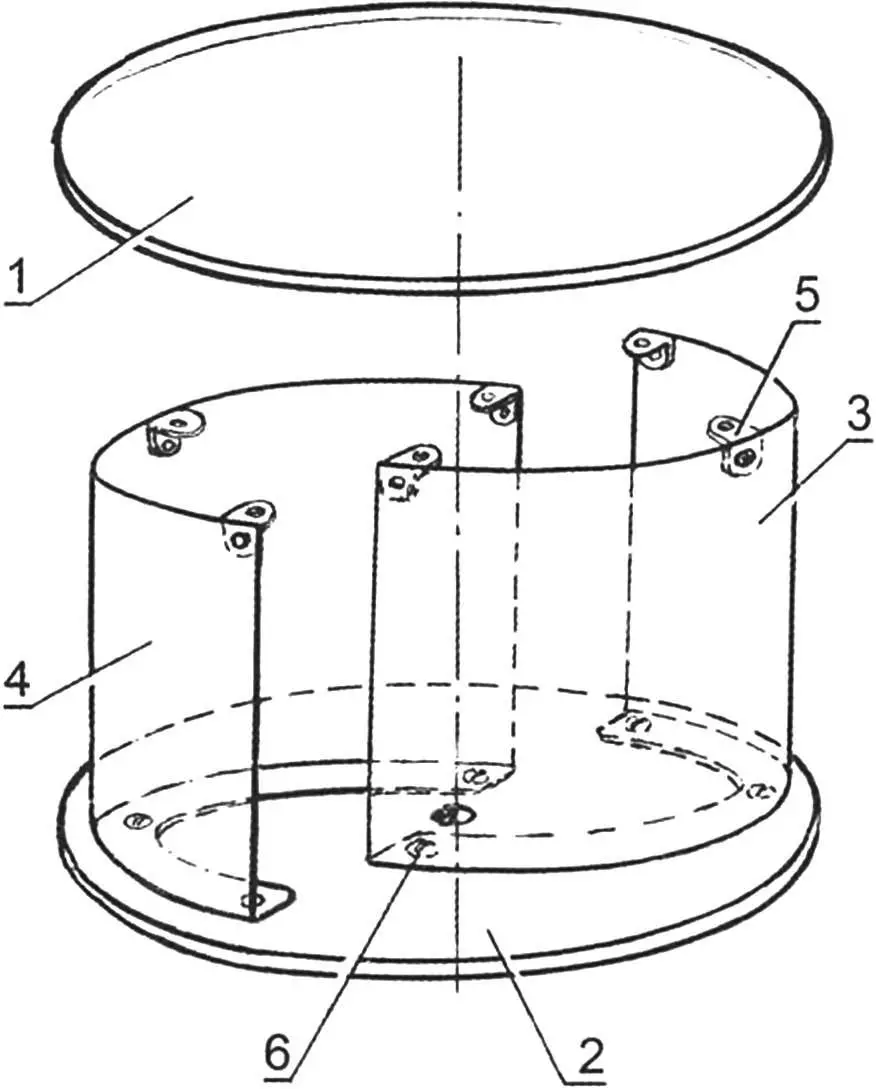

1, 2 – торцеві шайби (фанера, s8); 3, 4 – півциліндри ротора; 5 – кутник для стикування півциліндрів і шайб (6 шт.); 6 – кріплення півциліндрів і шайб (болт М5 із гайками, 12 комплектів)
Вітровентилятор встановлюють поверх своєрідного ресивера, яким виступає невеликий пластиковий тазик, у дні якого прорізано отвір під вентиляційну трубу (асбоцементну чи сколочену з досок). У верхній частині ресивера (вище крильчатки вентилятора) прорізають отвори для виходу (або забору) повітря.

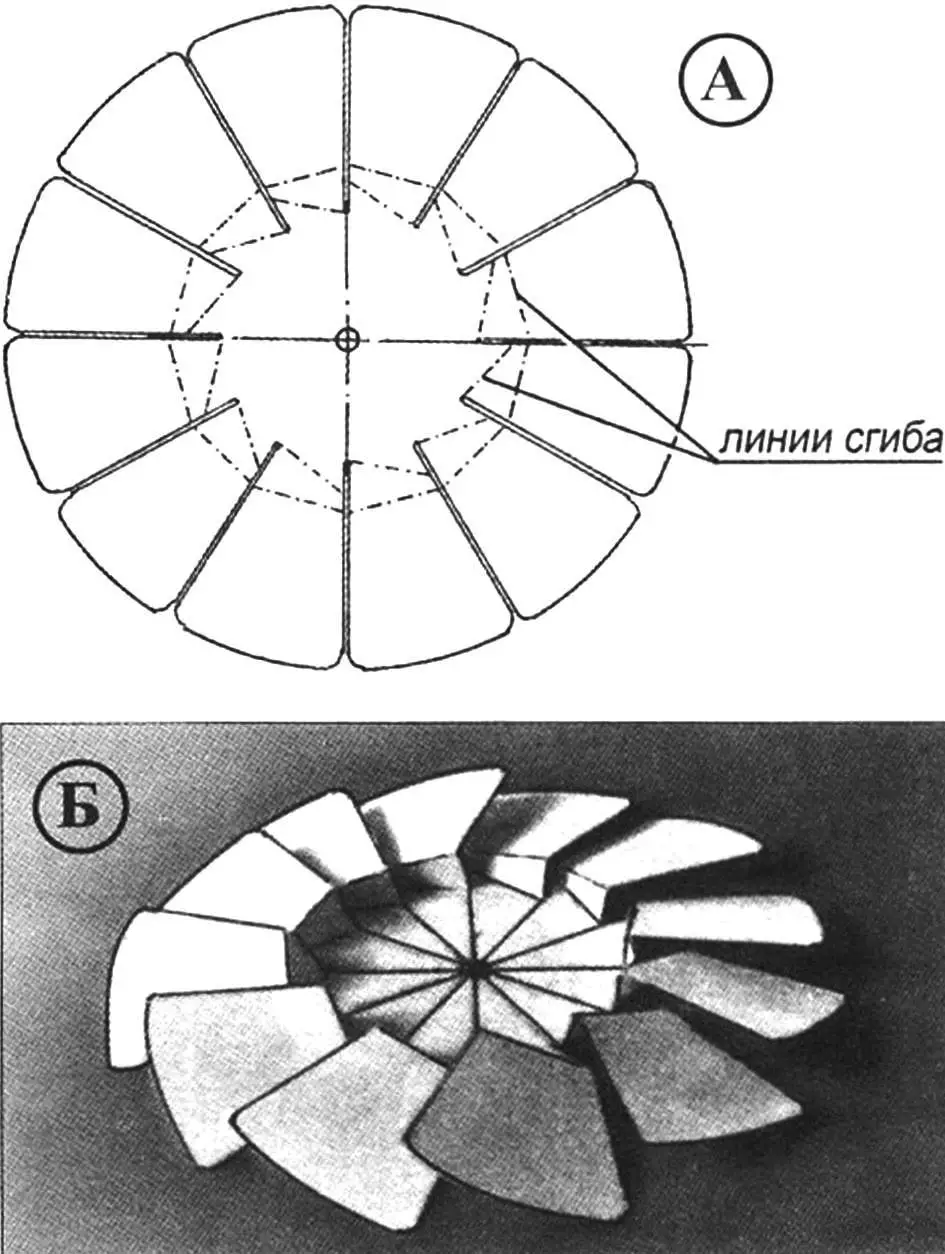

(А – заготовка, Б – готова крильчатка)
Готовий агрегат закріплюють поверх вентиляційної труби — і він безперервно (і абсолютно безкоштовно!) провітрюватиме ваш туалет чи погріб.
«Моделіст-конструктор» № 4’2012, І. ХОРОШЕВСЬКИЙ
