Сенокос в междурядьях

Сенокос в междурядьях

Сконструированная мною косилка с электромотором (см. рис.) особенно удобна там, где с косой не развернешься, например между кустами ягодников, у цветочных рабаток и в прочих тесных местах.

Собрана косилка на раме из дюралюминиевого уголка. Электродвигатель и колонка ножевого механизма установлены на плите. На оси колонки укреплен шкив Ø 110 мм, связанный текстропным ремнем с ведущим шкивом Ø 66 мм, насаженным на ось двигателя. Расстояние между центрами осей — около 450 мм — выбрано произвольно и продиктовано размерами текстропного ремня. На нижнем конце оси колонки находится диск с ножами. Вся передача закрыта поддоном, диск с ножами выходит вниз и огражден спереди предохранительным буфером, а сзади — козырьком из жести. Ограждение не только обеспечивает безопасность работающего, но и предохраняет ветви кустарников и побеги при наезде косилки.

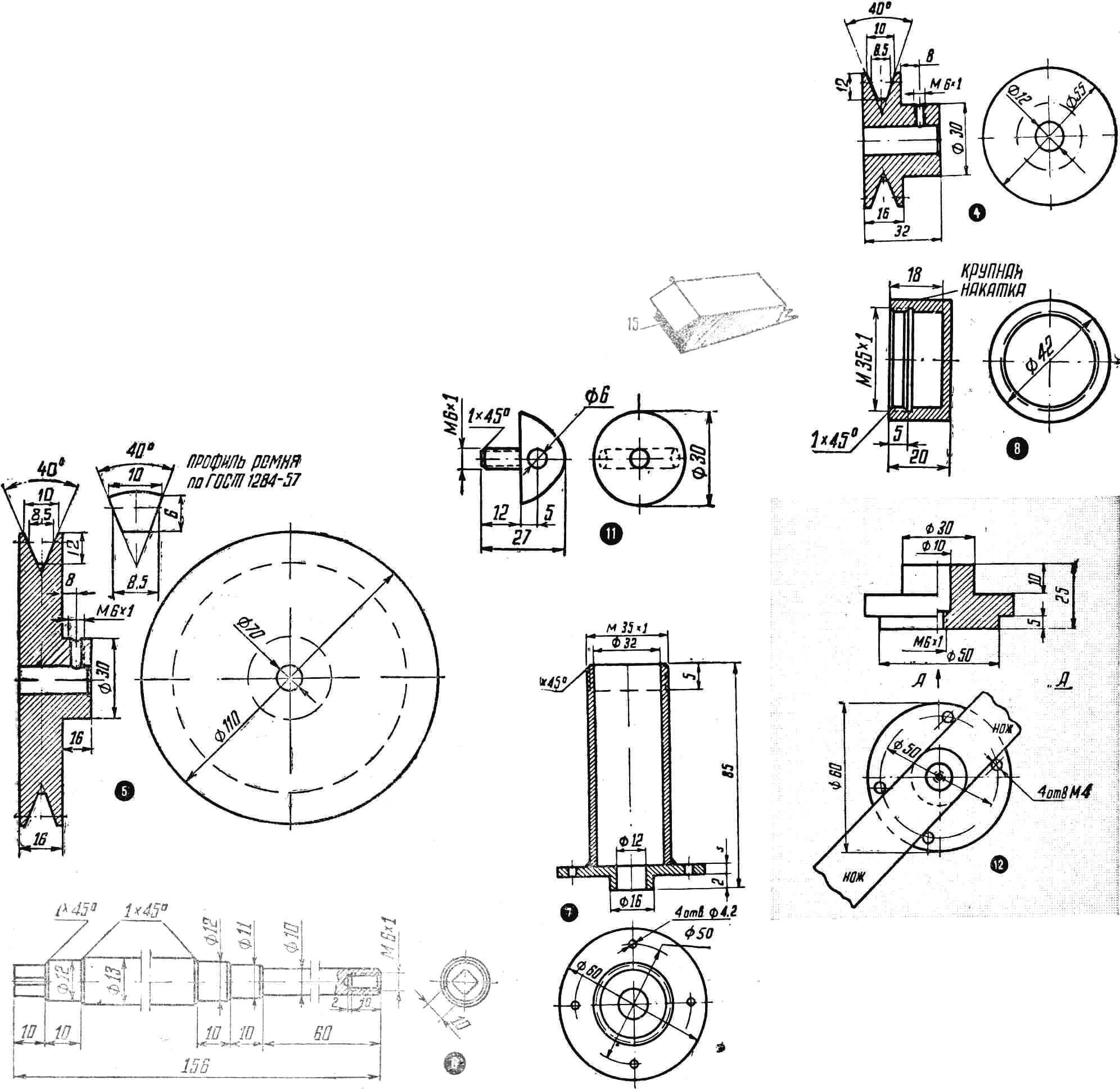

Общий вид и детали косилки и сеноподборщик

Общий вид и детали косилки и сеноподборщик

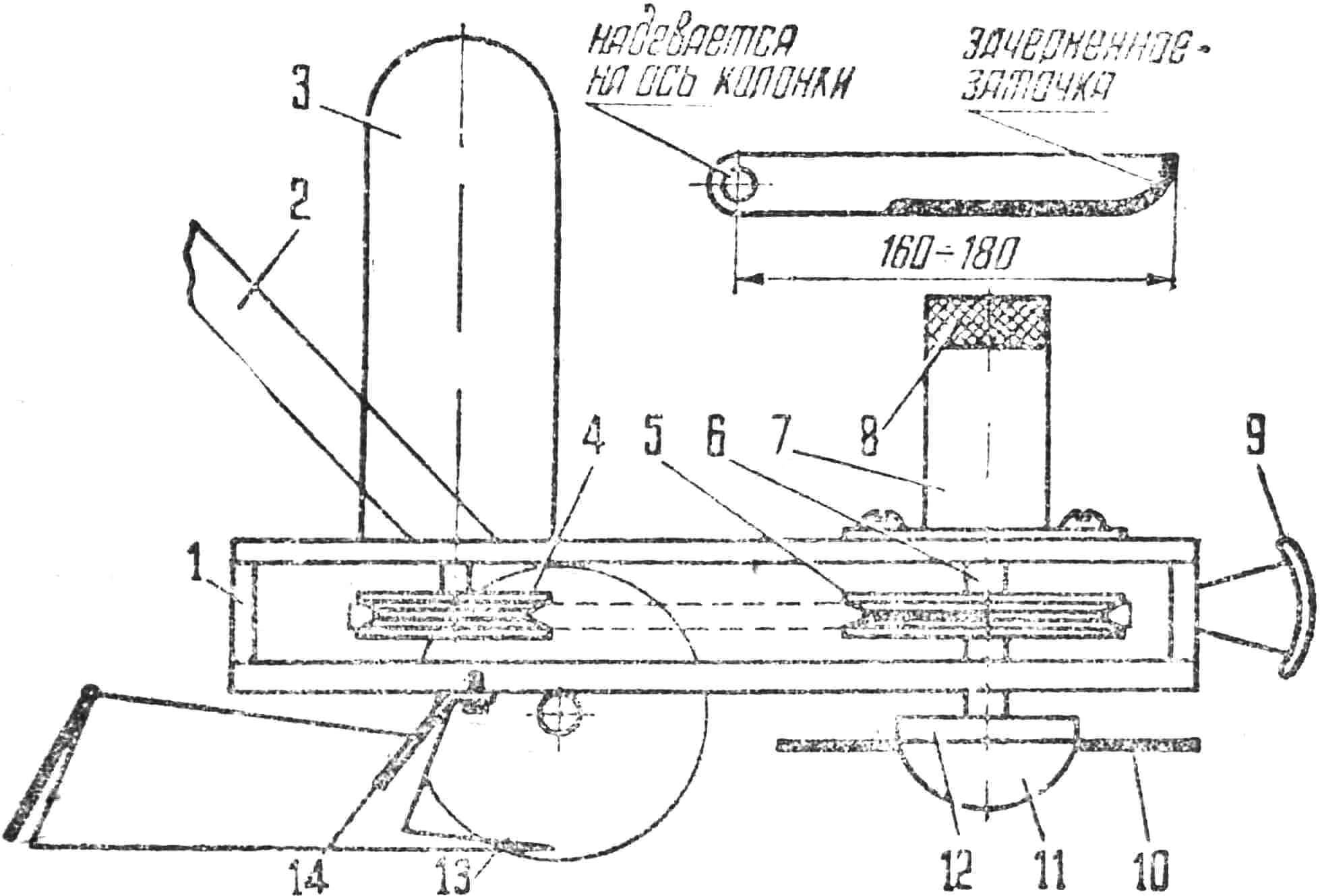

Общий вид и детали косилки и сеноподборщик:
1 — стоика, 2 — ручка, 3 — электродвигатель, 4 — ведущий шкив, 5 — ведомый шкив, 6 — ось колонки, 7 — стакан колонки, 8 — крышка к стакану колонки, 9 — ограждение, 10 — ножи, 11 — кок, 12 — диск крепления ножей, 13 — колесо, 14 — тыльное ограждение, 15 — сеноподборщик.

Двигатель, трехфазный, 180 вт, 220 в, 1400 об/мин. Он продается в сборе с конденсатором, позволяющим осуществлять питание от обычной сети. Мощности хватает с избытком, срезаются даже мелкие бугорки.

Ножи сделаны из полотна механической ножовки. Форма их и заточка показаны на рисунке. Колеса и ручка управления — от детской коляски. Колеса — обрезиненные, а на ручку надет кусок резинового шланга, чтобы защитить работающего от возможного поражения током. Тут же на ручке помещается выключатель.

ОТ РЕДАКЦИИ. Когда готовилась к печати эта статья, к нам поступили от автора чертежи простого сеноподборщика (см. рис.), значительно облегчающего уборку скошенной травы с газонов и из междурядий. Подборщик выполняется из жести или кровельного железа и навешивается на косилку в точках, показанных на рисунке. При его использовании отпадает необходимость устраивать дополнительные ограждения с тыльной части косилки.

В. КИВЕЙШЕ, инженер
