Во втором номере «М-К» за 1976 год я прочитал статью «Электроника на мотоцикле» об электронной системе зажигания. Она имеет преобразователь постоянного напряжения в переменный. Для работы такой схемы нужен аккумулятор.
Многие владельцы таких мотоциклов, как «Восход», «Минск», хотели бы оснастить электронным зажиганием и свои машины, но там напряжение переменное. Как быть?

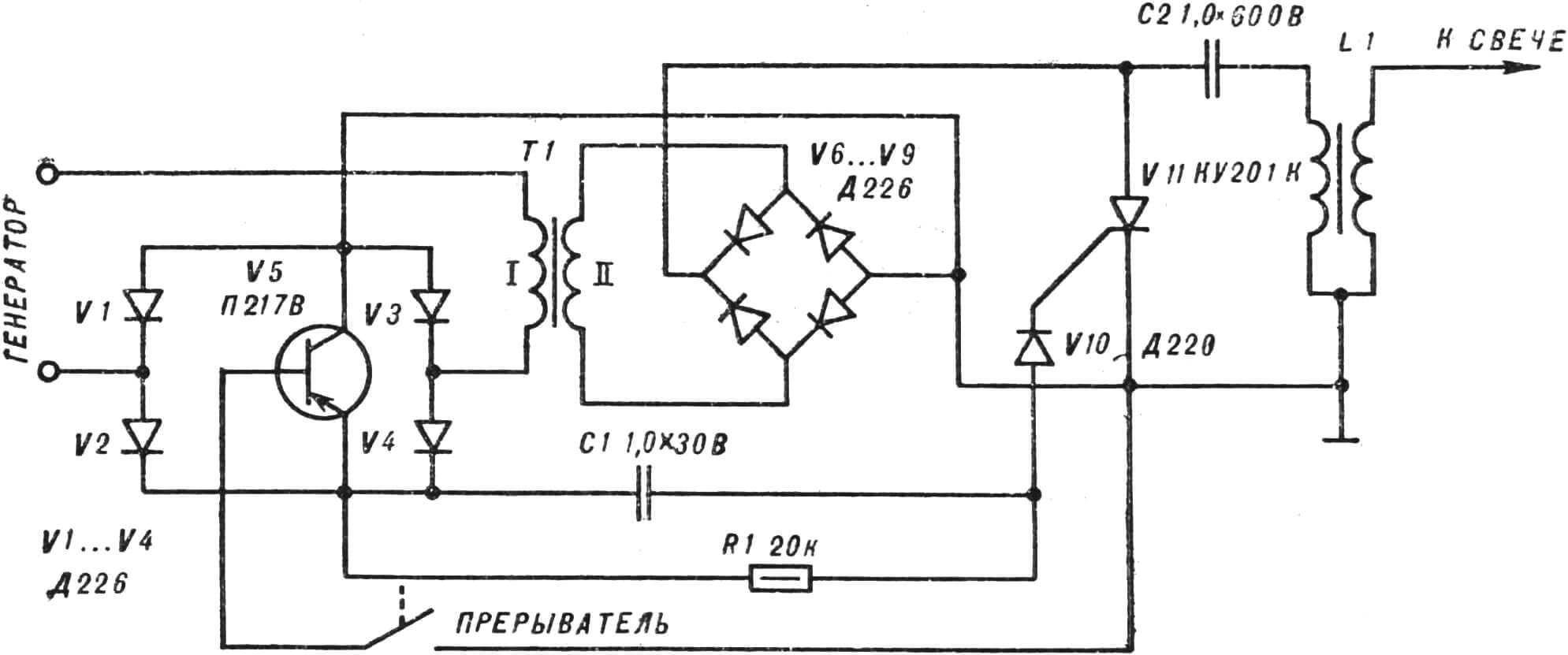

Разработанная мною схема электронного зажигания, действующая на переменном токе, установлена (рис. 1) на мотоцикле «Восход». Пробег машины составил уже более 30 тыс. км. Двигатель легко заводится, быстро набирает обороты, отсутствует искрение на контактах прерывателя. Работает устройство следующим образом. Когда контакт прерывателя (рис. 2) замкнут, транзистор V5 открыт, напряжение поступает на обмотку I трансформатора Т1 и конденсатор С2 заряжается. Тиристор V11 в это время закрыт. Как только контакт прерывателя разрывается, V5 закрывается и напряжение на Т1 не подается. В это время заряжается конденсатор С1, зарядный ток которого открывает тиристор V11. Конденсатор С2 разряжается через V11 на катушку зажигания L1, и на ее вторичной обмотке появляется импульс высокого напряжения. Таким образом, в то время как транзистор открыт, тиристор закрыт, и наоборот.

Схема проста в изготовлении, не требует переделки контактной системы зажигания мотоцикла. Трансформатор Т1 имеет следующие данные: сердечник Ш16Х10, обмотка I содержит 300 витков провода ПЭВ-2 0,27, а обмотка II — 4800 витков ПЭВ-2 0,12.

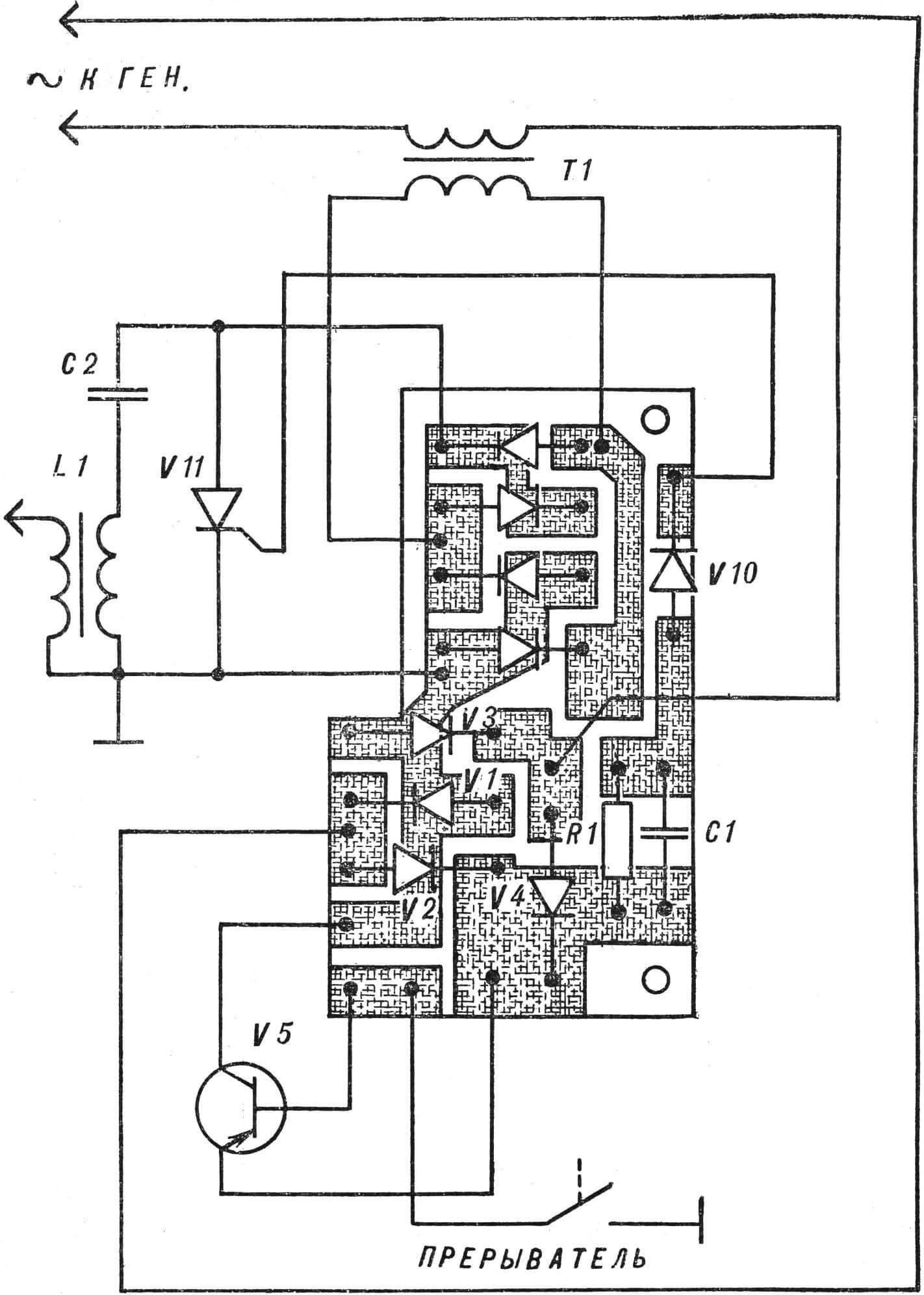

Схема тиристорного зажигания выполнена методом печатного монтажа на плате, представленной на рисунке 2.

Плата, трансформатор, конденсатор С2 и тиристор размещены в металлическом корпусе размером 120X90X50 мм. Транзистор устанавливается на радиаторе (см. рис. 1) с площадью рассеивания 150 см2 или непосредственно на корпусе. Диоды Д226 можно заменить на Д7Ж, Д226Б, тиристор КУ201 — на КУ201Л, КУ202К, КУ202Л, транзистор
П217В — на П216 с любым буквенным индексом или П210. Изменяя в небольших пределах сопротивление резистора R1, добиваются бесперебойного искрообразования на свече с частотой 100—120 Гц. Причем не должно быть искрения на контактных пластинах прерывателя. Это указывает на неисправность транзистора.
Л. ПОБЕРЕЖНЮК, г. Нововятск, Кировская обл.
