ЯБЛОКИ УБИРАЕТ… КОМБАЙН!

ЯБЛОКИ УБИРАЕТ... КОМБАЙН!Как показывает практика, вырастить урожай — далеко не все. Гораздо сложнее убрать, а затем и сохранить его. В полной мере все это относится к сбору яблок, груш, персиков и других крупноплодных фруктов. Бывают в продаже, правда, приспособления для съема этих плодов, но, как мне кажется, удачного среди них нет. Прежде всего, все они тяжелые. Попробуйте целый день продержать тяжелый шест в поднятых вверх руках, опуская периодически его с двумя-тремя яблоками (а то и с каждым!) на землю и вновь поднимая плодосъемник вверх. Большинство таких приспособлений к тому же травмируют плоды, а это значит, что сохранить их будет невозможно. А отсутствие срезающего механизма приводит в большинстве случаев к повреждению ветвей кроны.

Мне удалось разработать плодосъемник, который в значительной степени лишен всех этих недостатков. Он прост по конструкции, снабжен срезающим механизмом, легок и, что, пожалуй, самое главное, имеет транспортировочное устройство, позволяющее плавно опускать каждый плод непосредственно с кроны в ваши руки, не повреждая его.

Плодосъемник состоит из шарнирно установленной на штанге рамки с закрепленными на ней режущим механизмом и ловушкой — тканевым мешочком с отверстием в нижней его части. К отверстию подстыкован (пришит) гибкий рукав, своего рода плодопровод, обеспечивающий нежным фруктам «мягкую посадку».

Рамка плодосъемника согнута из тонкостенной стальной трубы внешним диаметром около 12 мм и толщиной стенки 1 мм. Режущий механизм — это своего рода многозевные ножницы с приводом от рукоятки мотоциклетного типа (например, ручного тормоза или сцепления) в виде гибкого троса в боуденовской оболочке.

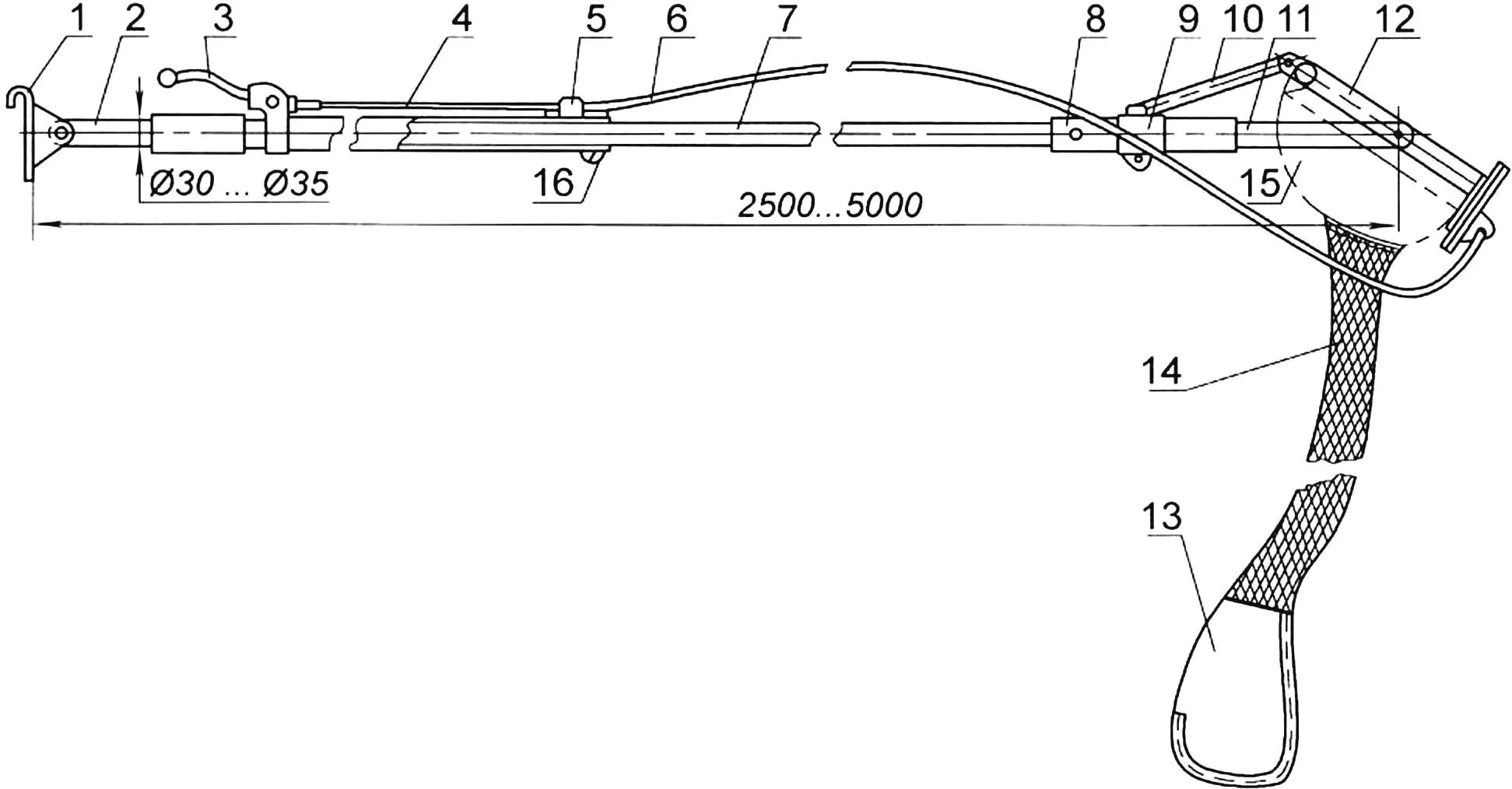

Универсальный плодосъемник со срезающим механизмом и транспортировочным рукавом.

Универсальный плодосъемник со срезающим механизмом и транспортировочным рукавом:

1 — шарнир с крючком для фиксации плодосъемника на поясе сборщика, 2 — полая часть штанги (дюралюминиевая труба Ø 30…35 мм), 3 — рычаг срезающего механизма (от любого мотоцикла или мопеда), 4 — трос срезающего механизма, 5 — упор, 6 — оболочка троса, 7 — деревянная часть штанги, 8 — основание вилки (стальная труба Ø 30…35 мм), 9 — хомут, 10 — тяга, 11 — вилка (стальная полоса сечением 2Х30…35 мм), 12 — рамка с режущим механизмом, 13 — мешок-накопитель, 14 — рукав, 15 — мешок-ловушка, 16 — хомут-фиксатор.

Режущий механизм состоит из двух пластин — неподвижной, приваренной к рамке, и подвижной, шарнирно закрепленной на первой. И на той, и на другой имеются зубья-захваты, своего рода гребенка. Если сдвинуть подвижную пластину-сектор относительно неподвижной, то черешок или ветка, попавшие между зубьями, будут срезаны. Чтобы процесс этот проходил с минимальными усилиями, зубья режущего механизма должны быть заточены приблизительно с теми же углами заострения, как и у садовых ножниц или секатора.

Как уже упоминалось, рамка с режущим механизмом закреплена на штанге шарнирно — это необходимо для того, чтобы устанавливать режущий аппарат и мешочек-ловушку под оптимальным углом относительно срезаемых плодов. Изменение угла производится с помощью тяги: один ее конец шарнирно соединен с рамкой, а другой — с хомутом, который может перемещаться по штанге и фиксироваться в любом промежуточном положении с помощью винта и барашковой гайки.

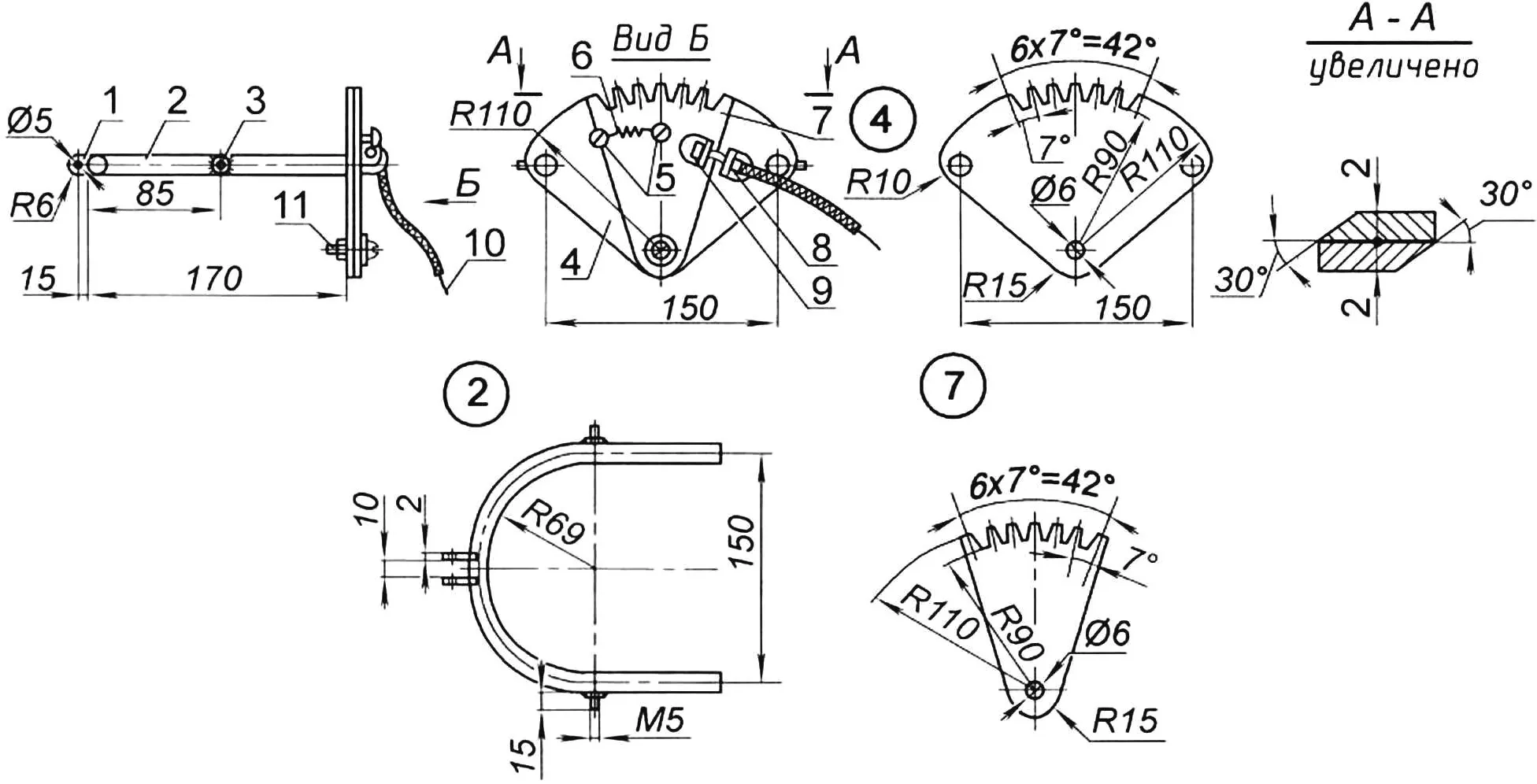

Рамка с режущим механизмом.

Рамка с режущим механизмом:

1 — вилка-шарнир, 2 — рамка (труба Ø 12 мм), 3 — шарнир навески рамки (болты с резьбой М5), 4 — неподвижный сектор, 5 — винты с резьбой М4, 6 — возвратная пружина, 7 — подвижный сектор, 8 — упор оболочки троса, 9 — упор троса, 10 — трос в оболочке, 11 — шарнир подвижного сектора (винт М6 с гайкой и шайбой).

Привод подвижного зубчатого сектора относительно неподвижной гребенки осуществляется с помощью троса в боуденовской оболочке. Для этого на секторе и гребенке предусмотрены упоры с отверстиями, как это показано на рисунках, куда вводится стопор троса и его оболочка.

Штанга плодосъемника телескопическая; она состоит из тонкостенной дюралюминиевой трубы (ее диаметр 30…35 мм) и деревянной выдвижной части. Фиксация «телескопа» (колен штанги относительно друг друга) — с помощью стального хомута, насаженного на разрезанный конец трубчатой части штанги.

Торцевой конец штанги снабжен шарниром и крючком, с помощью которого штангу можно фиксировать на поясе сборщика. Надо сказать, что это нехитрое приспособление в значительной степени облегчает пользование инструментом, позволяет длительное время работать с ним, не перегружая руки.

Чтобы обеспечить удобство работы с плодосъемником и «доставку» плодов в неповрежденном виде, плодосъемник оснащен матерчатым рукавом, входное отверстие которого соединено с отверстием в ловушке, а выходное — с небольшим мешочком-накопителем.

Пользоваться плодосъемником не слишком сложно. Сначала надо раздвинуть «телескоп» на удобную для работы длину и зафиксировать штангу с помощью барашковой гайки. Далее устанавливается под оптимальным углом относительно штанги рамка со срезающим механизмом. Затем основание штанги фиксируется на поясном ремне, рамка подносится к выбранному плоду. Нажав на рукоятку срезающего механизма, отделите плод от ветки. При этом яблоко или груша мягко падает в мешок-ловушку, затем попадает в выходное отверстие, затем — в мягкий рукав, по которому плавно спускается в мешочек-накопитель. Остается только, просунув руку в клапан, извлечь плод из мешочка и положить его в ящик или корзину.

З. СОРОКИНА, инженер-механик
