Водогрейный регистр на трубе банной печи в парном отделении

БЫСТРЫЙ НАГРЕВ ВОДЫ В БАНЕ

Для получения горячей воды в бане часто используются бак-регистр на трубе печи (или котёл в самой печи) и выносной бак в мойке. Циркуляция воды между ним осуществляется естественным побуждением за счёт разницы удельного веса горячей и холодной жидкости при перепаде температур.

Из-за небольшой величины естественного давления в такой системе (100 — 300 Па) рекомендуется применять трубы с внутренним диаметром не менее 25 мм и длиной не более 2,5 м, а также соблюдать уклон труб от выносного бака к баку регистру. Но даже при соблюдении всех выше приведённых рекомендаций по монтажу труб сложно обеспечить более чем десятикратный часовой водообмен в выносном баке и, следовательно, быстрый нагрев воды в нём.

Ускорить нагрев жидкости в выносном баке за счёт повышения кратности водообмена и упростить монтаж труб за счёт снижения требований к их длине, диаметрам и необязательности соблюдений уклонов при их прокладке позволяет установка в систему циркуляционного насоса, который обеспечивает искусственную циркуляцию воды между выносным баком и баком-регистром.

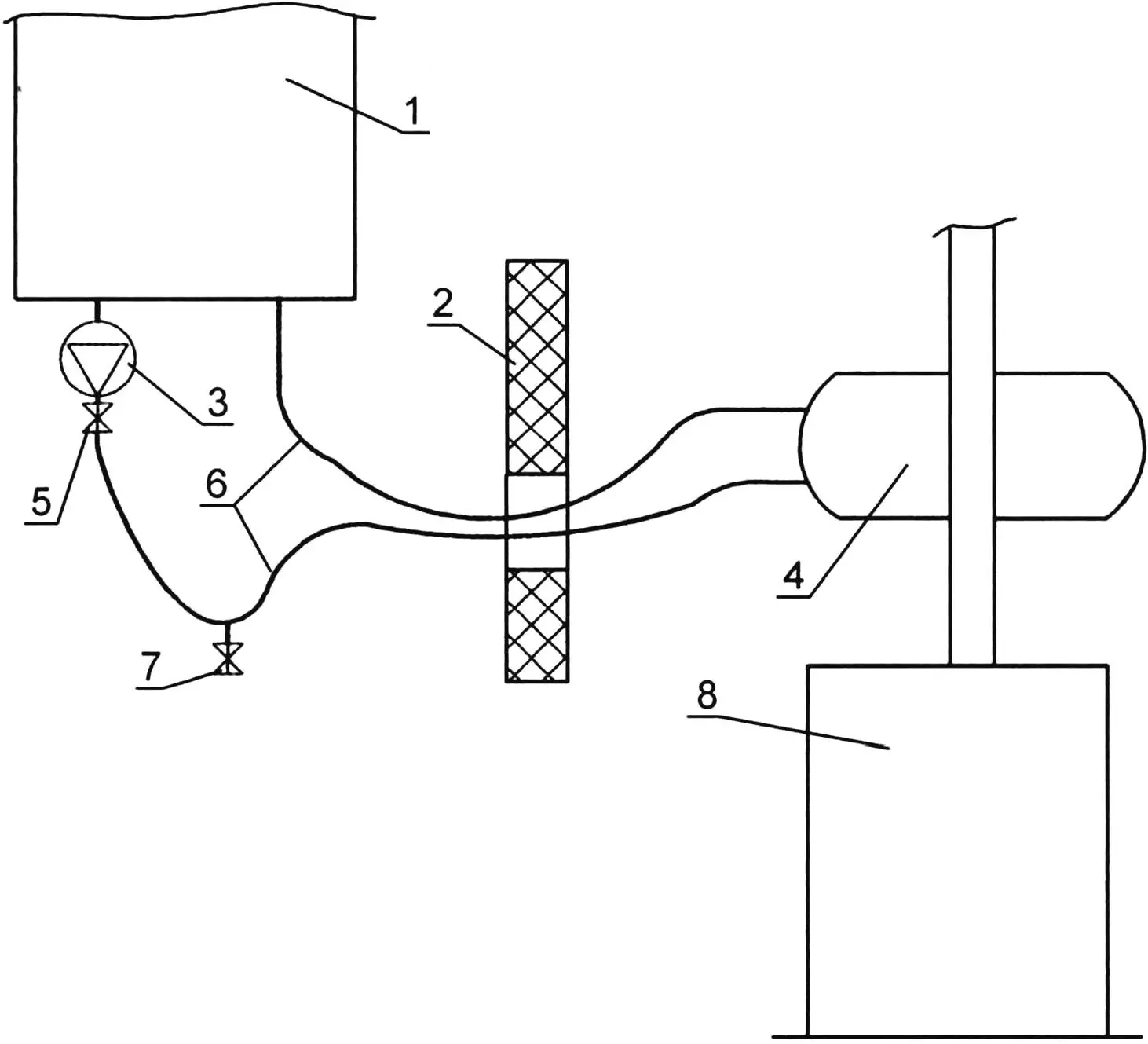

Схема нагрева воды с использованием циркуляционного насоса
Схема нагрева воды с использованием циркуляционного насоса:
1 — выносной бак V=50 л; 2 — стена между парной и мойкой; 3 — циркуляционный насос ELS25-4; 4 — бак-регистр; 5 — регулировочный кран; 6 — трубы из гибкой гофрированной нержавейки Ø20; 7 — кран для спуска воды; 8 — печь-каменка

Так, установка циркуляционного насоса ELS25-4 обеспечивает давление в системе порядка 1500 Па и стократный часовой водообмен в 50-литровом выносном баке.

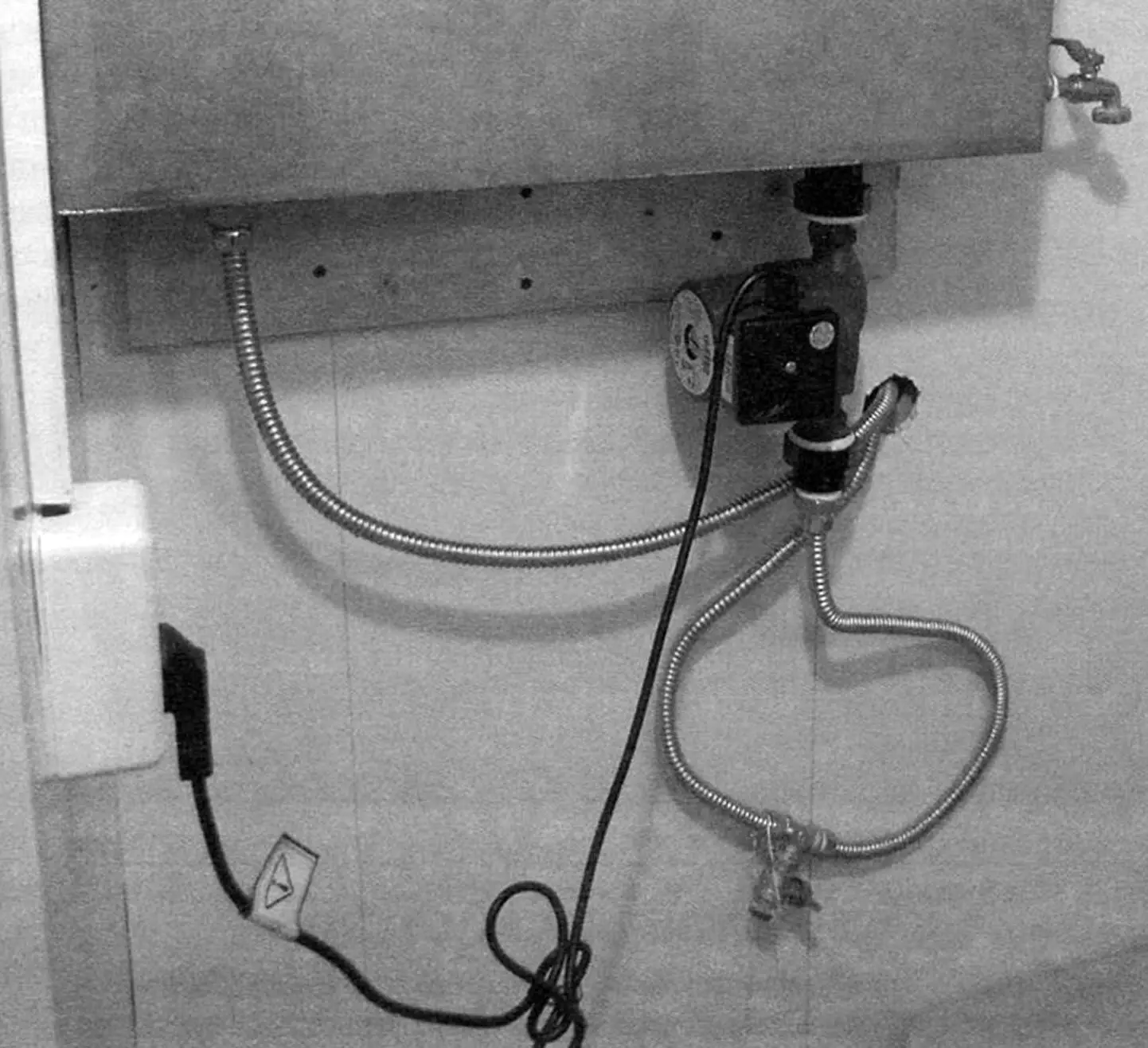

Выносной 50-литровый бак с электрическим циркулярным насосом ELS25-4 в системе нагрева воды (расположен в моечном отделении)
Выносной 50-литровый бак с электрическим циркулярным насосом ELS25-4 в системе нагрева воды (расположен в моечном отделении)

При необходимости скорость нагрева воды в выносном баке можно дополнительно регулировать как изменением производительности (скорости вращения) циркуляционного насоса, так и величиной открытия отверстия регулировочного вентиля.

Электробезопасность в бане обеспечивается применением устройства защитного отключения и выбором электрооборудования с классом защиты не ниже IP44.

В. МИХАЛИЦЫН, г. Санкт-Петербург
