ЗАЩИТНЫЙ ДИСК ВИНТА РЕЗИНОМОТОРКИ

При подготовке резиномоторной авиамодели к запуску нередки случаи обрыва резины. Как правило, обладающий большой энергией закрепленный жгут при этом разрушает винт, нанося травмы авиамоделисту.

В последнее время многие применяют изготовленный из пластмассы, металла или фанеры защитный диск, который устанавливается между резиномотором и винтом и крепится к втулке последнего с помощью различных защелок, пружин и т. д. После заводки резиномотора диск должен быстро сниматься. Этого требует скоротечность изменения обстановки на старте.

Резиномотор с защитным диском
Резиномотор с защитным диском:

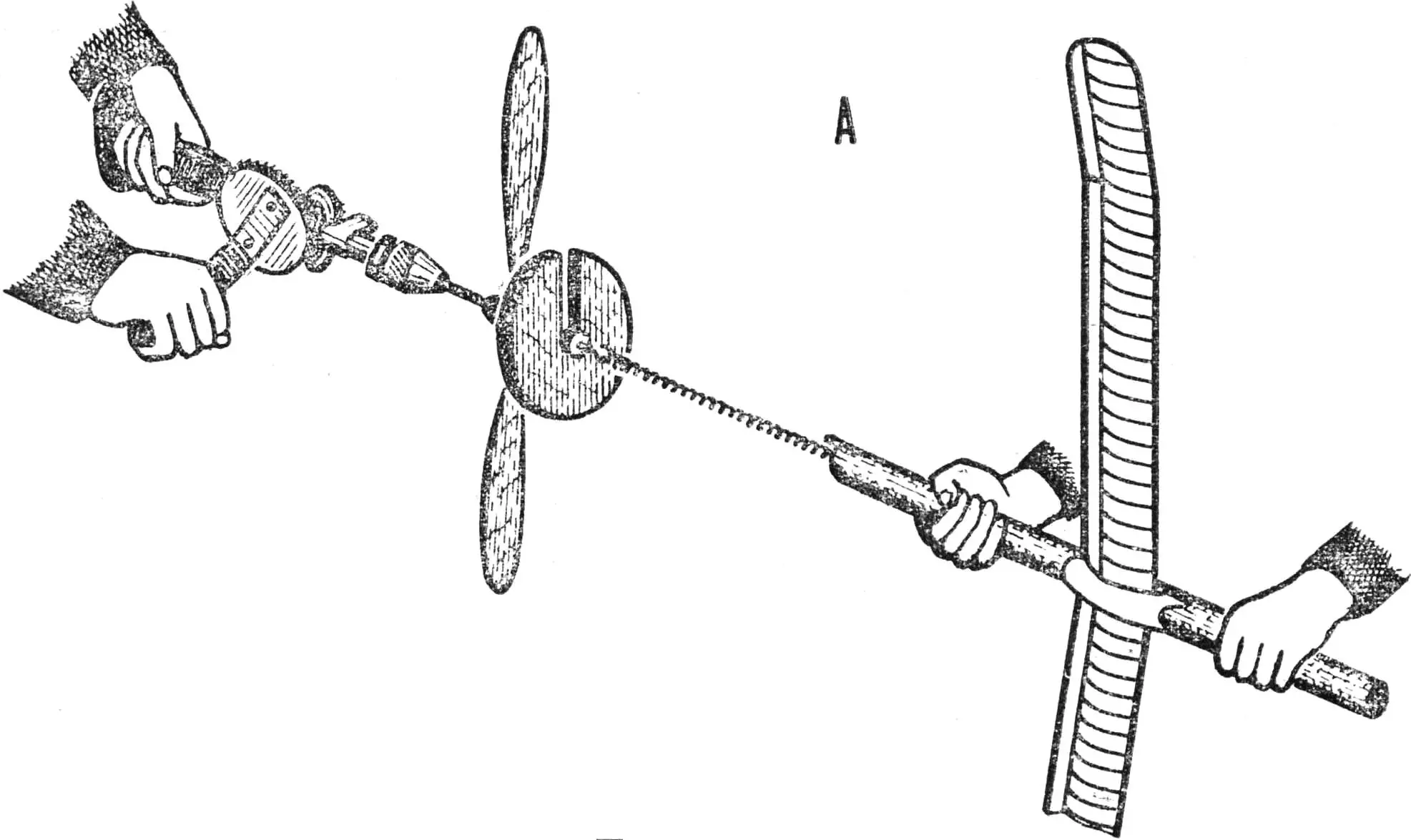

А — заводка резиномотора с защитным диском;
Б — конструкция винта с защитным диском: 1 — бобышка, 2 — резьбовая часть вала, 3 — заплечик, 4 — защитный диск;
В — защитный диск.

На протяжении ряда лет я удачно использую защитный диск, который крепится на втулке с помощью резьбового стопора. Резьбовая часть вала оканчивается со стороны резиномотора заплечиком. Его диаметр больше, чем у вала, и равен, диаметру бобышки втулки. (Диаметр резьбы — 6X1 заплечика — 9 мм.)

Защитный диск выполнен из листа Д16Т толщиной 1 —1,5 мм, в центре имеет отверстие Ø 6,2, развитое в радиальный паз. Перед заводкой резиномотора диск вводится в промежуток между бобышкой и заплечиком вала и затягивается, что надежно удерживает его на втулке винта. Достаточно легкого удара по краю диска, чтобы бобышка повернулась и отошла по валу вперед. Диск выскальзывает в образовавшийся зазор благодаря радиальному пазу, а вал оказывается разъединенным с бобышкой. Теперь остается вставить ее в модель.

«М-К» 10’79, О. ЛАГУТИН
